предотвращения обратной трансформации фазные провода необходимо отсоединить от трансформатора, фазный провод то-когфиемника присоединить к его корпусу, тем самым создавая петлю фаза - нуль .

В цепи фаза - нуль подводят испытательное напряжение 12-36 в. Для получения необходимого напряжения используют сварочные или понижающие разделительные трансформаторы.

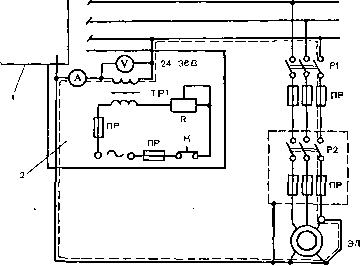

Рис. 37. Схема измерения сопротивления цепи фаза - нуль методом амперметра-вольтметра:

1 - силовой грансформатор; 2 - испытательное устройство; ЭЛ - электродвигатель; ПР - предохранитель; Р1, Р2 - рубильники; TP - трансформатор понижающий; R-добавочное сопротивление; К - кнопка

Чтобы учесть сопротивление всей сети, испытательные трансформаторы включают по возможности ближе к питающему трансформатору, при этом естественные и повторные заземли-тели и flpyrvie проводники не следует отсоединять от сети заземления. Провода вторичной цепи испытательного трансформатора должны быть короткими и иметь сечение не менее сечения фазных проводов измеряемой линии. Измерительные приборы (вольтметр и амперметр) должны иметь класс точности не ниже 0,5, вольтметр - пределы измерения 0-15, 0-65 В.

Сопротивление петли (г^д, Ом) определяют по формуле

- 4- -If i>0- J , ,

где и - показания вольтметра. В; I - показания амперметра. А; - расчетное сопротивление обмотки трансформатора. Ом (табл. 73).

Полное сопротивление петли фаза - нуль измеряют приборами типа МС-07, МС-08 в такой последовательности. Снимают нагрузку со стороны низкого напряжения и отключают трансформатор со стороны высокого напряжения. Зажимы прибора соединяют попарно перемычками. К зажимам прибора подключают любой из фазных и нулевой провод, расположенные у потребителя. Вращая ручку прибора со скоростью 90-150 мин-, по показаниям стрелки прибора определяют искомое сопротивление.

При использовании в сети напряжением 380/220 В спещл-ального прибора типа М-417 измерение проводят следующим образом. Ручку Калибровка ставят в крайнее левое положение, к зажимам прибора подключают соединительные провода: один провод - к корпусу испытуемого объекта в месте, зачищенном от краски, а второй - к одной из фаз сети на распределительном щите. Напряжение на участке сети отключают.

Таблица 73. РАСЧЕТНЫЕ ВЕЛИЧИНЫ СОПРОТИВЛЕНИЙ ТРАНСФОРМАТОРОВ ПРИ ОДНОФАЗНЫХ ЗАМЫКАНИЯХ НА ЗЕМЛЮ НА СТОРОНЕ 400 В

Примечание. Соединение обмоток трансформатора заезда - звезда с нулевой

точкой.

По сопротивлению петли фаза - нуль (Хф q) ток короткого замыкания (I, А) определяют по формуле

где и^р - среднее значение питающего напряжения, В.

Сопротивление цепи фаза - нуль считается нормальным, если расчетный ток короткого замыкания превышает номинальный ток плавкой вставки ближайшего предохранителя не менее чем в 3 раза или максимальный ток срабатывания расцепителя соответствующего автомата превышает номинальный ток в 1,5 раза.

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ

Напряжение прикосновения измеряют в животноводческих помещениях с электрообогреваемыми полами и устройствами для выравнивания потенциала. Согласно ПУЭ, ПТЭ и ПТБ устройствами для выравнивания потенциала снабжают установки с большилга токами замыкания на землю, а также поме-щеш1я, имеющие протяженное металлическое и другое токопро-водящее технологическое оборудование, на котором из-за пробоя изоляции электроустановок может появиться потенциал.

Допускается эксплуатировать животноводческие помещения с протяженным металлическим технологическим оборудованием без устройства выравнивания потенциала гфи условии, что это оборудование будет изолировано от корпусов электроустановок (помещеш1я ферм, в которых механизированы только процессы доения и поения) или снабжено быстродействующими защитно-отключающими устройствами.

Для обеспечения безопасности при проведении измерений выбирают такое испытательное напряжение, при котором на системе зануления оно не превысит 12 В, а на заземлителе контролируемой установки - 36 В.

Измерения проводятся в следующем порядке. Нулевой провод питающей сети отсоединяют от силового пц1та на вводе в помещение прибором М-416 или МС-08, измеряют сопротив-

ление заземления электроустановки (Rg) и сопротивление сети зануления (R)- При снятом напряжении собирают схему измерения (рис. 38). Подают напряжение, контролируемое вольтметром Vi. Вольтметром V2 измеряют напряжение U, между заземлителем электроустановки и металлическим штырем, заглубленным на 20-30 см на расстоянии не менее 25 м от заземлителя. Этим же вольтметром измеряют напряжение между заземлителем и электродом, имитируюпц1м ступню человека - Едр. При включенном выключателе В вольтметром измеряют напряжение прикосновения - U2.

Уточняют напряжение прикосновения по формуле

Определяют относительное значение напряжения прикосновения:

Фаза О

220В

Нуль О

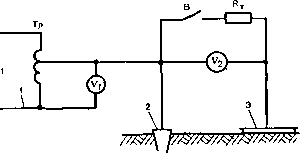

Рис. 38. Схема напряжения прикосновения:

i - автотрансформатор; 2-зазем-питель электроустановки: 3 - электрод, имитирующий ступню человека (выполнен в виде медной пластины); - резистор, имитирующий сопротивление человека {Rj = ЮОО Ом)

U = -SE.

Электрод, имитирующий ступню человека, должен располагаться на расстоянии 0,8 м от корпуса электрооборудования или металлических частей, связанных с ним электрически,

В процессе измерений необходимо поддерживать постоянным испытательное напряжение, контролируемое вольтметром.

Абсолютное значение напряжения равно:

где и,- абсолютное значение напряжения на корпусе при повреждении электроустановки, В. Абсолютное значение напряжения на корпусе электроустановки (приближенное) находят по формуле

и=1 + -

где Z, - модель комплексного сопротивления нулевого провода. Ом; z = lV0,09--r,

где 1 - длина линии 0,4 кВ, питающей электроустановку, км;

г„ - удельное активное сопротивление нулевого провода. Ом/км (табл. 74).

Таблица 74. УДЕЛЬНОЕ АКТИВНОЕ СОПРОТИВЛЕНИЕ АЛЮМИНИЕВЫХ И СТАЛЕАЛЮМИНИЕВЫХ ПРОВОДОВ, Ом/км

Напряжения прикосновения для сельскохозяйственных животных определяют аналогично, но при этом сопротивление тела животного (R,) следует имитировать резисторами сопротивлением 200 Ом для крупного рогатого скота и 400 Ом - рдя свиней. Расстояние от электроустановки до электрода, имитирующего задние ноги животного, принимают 1,7 м для крупного рогатого скота и 0,2-1 м - для свиней в зависимости от их возраста. Относительное значение напряжения прикосновения определяют по формуле

и = - р и'.

Максимально допустимые значения напряжения прикосновения и шага приведены в таблице 75.

Таблица 75. МАКСИМАЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ И ШАГА

Характер воздействия на животных

Значение иа- Время дей-пряжения, В ствия, с

Примечание

Безопасное и безвредное

Безопасное, но вызывающее вредные последствия (снижение продуктивности, ухудшение аппетита и т. д.) Опасное ид

= 20/ 1-f О-5

где t - время прикосновения

Неограниченно

Более 5

Допускается эксплуатация

Допускается эксплуатация с указанием сроков снижения на-пряже1шя прикосновения и (или) шага Эксплуатация не допускается

ПРОВЕРКА УСТРОЙСТВ МОЛНИЕЗАЩИТЫ

Проверка устройств молниезащиты предусматривает определение зоны защиты и измерение сопротивления заземления.

Зона защиты одиночного стержневого молниеотвода высотой h60 м представляет собой корпус с ломаной образующей (рис. 39), основанием которого является круг радиусом R=l,5h. Объект считается защищенным, если он находится внутри описанного конуса. Защищенность объекта можно проверить аналитически и графически.

Для графического построения образующей конуса зоны защиты следует:

соединить вершину молниеотвода с точками, расположенными на уровне земли, отстоящими от основания молниеотвода на расстоянии в обе стороны от него;

г = Y = 075h;

соединить точку на молниеотводе, расположенную на высоте 0,8 h, с точками на уровне земли, отстоящими от основания на расстоянии R=l,5h в обе стороны.

Образующую ломаную составляют внешние линии построения.

Для определения защищенности объекта рекомендуется вычерчивать его в масштабе чертежа молниеотвода и визуально определять нахождение его в зоне защиты.

Аналитически защищенность определяют по формулам

г. = l,5(h-l,25h,), при О < h < --h;

г, = 0,75 (h-h ), при h < h < h,

где г„ - радиус зоны защиты на высоте h м;

- высота рассматриваемой точки объекта, м.

8-41 225

Объект можно считать защищенным, если Гх > Гоб.

где - расстояние до самой удаленной от молниеотвода точки объекта, находящейся на высоте h и до самой высокой точки объекта, находящейся на высоте h, = (И^б - габаритные размеры объекта).

Сопротивление заземления устройств молниезащиты измеряют по описанной выше методике. Сопротивление заземления растеканию тока промышленной частоты на импульсное сопротивление пересчитывают по таблице 74. Нормативные значения импульсного сопротивления приведены в таблице 71.

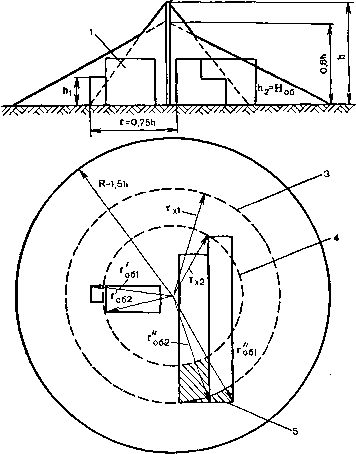

Рис. 39. Зона защиты одиночного стержневого молниеотвода высотой до 60 м:

1 - полностью защищенный объект г^г'2 - молниеотвод: 3 граница зоны защиты на высоте hi; 4-граница зоны защиты на высоте Ьг = Hg; 5 - незащищенная часть

оЬъекта г^<;г ,
