ние коэффициента мощности соафр. взв- Этот коэффициент на основании показашш счетчиков активной и реактивной энергии за определенный промежуток времени (час, сутки, месяц, год) определяют по формуле

cos Фср. =3.-

где W

Зная отношение

активной

можно опре-

- соответственно суммарное потребление (кВт ч) и реактивной (квар ч) энергии.

щ , значение cos ф^р. делить по таблице 7.

Одной из эффективных мер повышения cos ф является подключение компенсирующих устройств: косинусных конденсаторов и перевозбужденных синхронных двигателей.

Таблица 7. ЗНАЧЕНИЯ cos В ЗАВИСИМОСТИ ОТ

СООТНОШЕНИЯ РЕАКТИВНОЙ И АКТИВНОЙ ЭНЕРГИИ

(мощности)

При включении в сеть эти компенсирующие устройства вырабатывают реактивную мощность, разгружая энергетическую систему и соответственно повышая cos ф сетей и трансформатора.

Для сельскохозяйственных потребителей наиболее приемлемым способом, повышаюш>1м коэффициент мощности, является

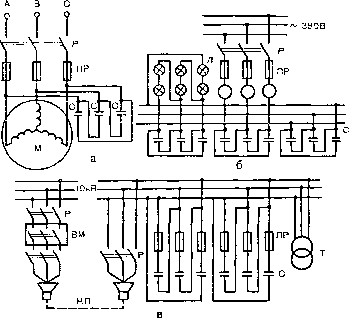

Рис. 2. Схемы включения батарей конденсаторов:

а-индивидуальная, б-групповая; в - централизованная

установка статистических конденсаторов. Они имеют незначительные потери энергии, мало подвержены износу, бесшумны, просты и удобны в обслуж>1вании и легко могут быть подобраны на различную мощность. Выход из строя отдельного конденсатора, при надлежащей его защите, обычно не отражается на работе всей конденсаторной установки.

Конденсаторы можно устанавливать в виде отдельных единиц (индивидуальная компенсация) у электродвигателей, группами - на шинах центрального распределительного устройства (rpjTino-вая компенсация) и централизованно - на шинах трансформаторных подстанций (централизованная компенсация, рис. 2).

Мощность компенсирующего устройства определяют по формуле

Q = P(tg ф, - tg ф2),

где Р - активная мощность, кВт;

ф|, ф2 - углы сдвига фаз до н после компенсации.

Необходимую реактивную мощность компенсирующего устройства можно определить по таблице 8. Для этого необходимо знать величину соаф до и после компенсации.

Таблица 8. ОПРЕДЕЛЕНИЕ РЕАКТИВНОЙ МОЩНОСТИ КОМПЕНСИРУЮЩЕГО УСТРОЙСТВА ПО ЗАДАННЫМ КОЭФФИЦИЕНТАМ МОЩНОСТИ (cos ф), КВАР

Коэффициент мощности до компенсации после компенсации

продолжение

0,6 0,7 0,8

0,845 0,873 0,907 0,940 0,970 1,600 1,850 0,535 0,565 0,594 0,627 0,657 0,693 0,772 0,289 0,319 0,348 0,381 0,411 0,447 0,526

В таблице 9 приведены технические данные конденсаторов КМ (косинусные масляные), КС (косинусные соволовые) и КМВ (косинусные масляные для внутренней установки).

Таблица 9. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА КОСИНУСНЫХ КОНДЕНСАТОРОВ

Тип

Номинальные данные

Масса, кг

Рациональное использование электроэнергии требует соблюдения установленных норм расхода, что обеспечивается правильной организацией эксплуатации и оптимальной загрузкой

электрифицированных машин. В таблицах 10-12 приведены нормы потребления электроэнергии в сельском хозяйстве.

Таблица 10. НОРМЫ ПОТРЕБЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ Н\ СОДЕРЖАНИЕ КРУПНОГО РОГАТОГО СКОТА, СВИНЕЙ И ОВЕЦ, кВ . ч/гол/год (разработаны ВИЭСХ)

Процесс

КРС

Освещение Вентиляция в помещениях без животных 188 56 13 Прочие процессы, не входящие в технологическую норму (склады, гараж, конт(фа и т. д.) - - 18 Потери электроэнергии в сетях 15 б 5 Общепроизводственная норма 1635 642 514 Технологический

обогрев молодняка 400 400 - Электрообогрев приточного воздуха 750 750 - Электронагрев воды и получение технологического пара 500 500 -

153 130 62 19 9,6 6,6 271

2,6 10,2 45 -

3,4 5,1

1,0 1,0 118 70

61 -

20 -

102 2070 27

70 1100 20

400 400 2400 107

Примечание. Нормы потребления электроэнергии для тепловых процессов и веи-тиляции должны быть дифференцированы по климатическим зонам и определены путем умножения на поправочные коэффициенты (первая цифра - тепловые процессы, вторая - вентиляция в животноводстве): для Северо-Западной зоны иа 1,14, 0,87; Центральной - иа 1,0, 1,0, Волго-Вятской - на 1,05, 0,95; Центрально-Черноземной - на 0,92, 1,09; Поволжской - на 0,95, 1,06; Северо-Кавказской - на 0,69, 1,32; Уральской - иа 1,09, 0,92; Западно-Сибирской - иа 1,14, 0,87; Восточно-Сибирской - на 1,3, 0,71; Дальневосточной - на 1,34, 0,67; Прибалтийской - на 0,83, 1,18; Донецко-Приднепровской - на 0,79, 1,22; Юго-Западной - на 0,79, 1,22; Южной - на 0,61, 1,4; Закавказской - иа 0,53, 1,48; Среднеазиатской - иа 0,51, 1,5; Казахстанской - на 0,91, 1,1; Белорусской - иа 0,86, 1,15.

2-41

Таблица 11. НОРМЫ ПОТРЕБЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ В ПТИЦЕВОДСТВЕ,

кВт ч/гол/год

Процесс

Цех взрослой птицы

Цех выращивания молодняка птицы за цикл

3-4-ярус- 2-ярусцые 1-ярусные ба- наполь- ремонтный молод- бройлеры ные бата- батареи тареи ОБН яое со- аяк

КБМП держа- -

реи КБН, БКН-3, ккт

номн- много- на- много-иальное ярусное поль- ярус-

Кормоприготовление (в том

числе раздача) 0,1

Уборка помета 0,1

Электронагрев приточного

воздуха 130

Вентиляция без электроподогрева воздуха 6,4/3,0

Яйцесбор 0,15

Освещение птичников 4,2

0,13 0,13

6,8/3,2 0,25 4,67

0,2 0,26

7,0/3,3 0,3 8,8

0,25 0,06 0,04 0,08 0,03 0,44 0,05 0,03 0,025 0,014

- 1,5 -

0,6 -

7,7/3,6 2,2/1,1 2,1/1,05 0,8 0,66

15,6 1,22 0,57 1,2

Итого

10,95/7,55 12,8/8,38 16,56/12,06 24/19,9 5,0/3,9 2,7/1,7 2,7

0,6 1,3

Примечавне. В числителе приведены нормы для птицы мясного направления, в знаменателе - для янчиого.

Таблица 12. НОРМА ПОТРЕБЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ НА ПРОИЗВОДСТВО ТРАВЯНОЙ МУКИ, ГРАНУЛ, БРИКЕТОВ, СЕНАЖА, КОМБИКОРМОВ И ПОСЛЕУБОРОЧНУЮ ОБРАБОТКУ ЗЕРНА, кВт ч/т/год

Процесс Расход

Заготовка кормов Заготовка сена активным вентилированием, приготовление

и выгрузка сенажа 105

Приготовление травяной муки (электропривод) 105

Гранулирование травяной муки 50

Брикетирование кормов 25

Производство комбикормов 38

Гранулирование комбикормов 18

Технологическая норма 340

Потери в сетях 3

Общепроизводственная норма 343

Обработка н хранение зерна

Очистка, сортировка, транспортировка зерна 2,9

Сушка зерна (электропривод) 4,9 Хранение и активное вентилирование зерна без подогрева

воздуха 28,9

Электроподогрев воздуха для сушки 90,0

Технологическая норма 126

Освещение, потери электроэнергии в сетях 1,5

Общепроизводственная норма 128

Примечание. Прн определении нормы необходимо учитывать поправочный коэффициент, учитывающий климатические условия прн производстве сухих растительных кормов и обработки зерна по зонам; Северо-Западная - 1,7; Центральная - 1,0; Волго-Вятская - 1,2; Центрально-Черноземная - 0,8; Поволжская - 0,7; Северо-Кавказская - 0,6; Уральская - 0,9; Западно-Сибирская - 1,1; Восточно-Сибирская - 1,2; Дальневосточная - 1,5; Прибалтийская - 1,7; Доиецко-Прнднепровская - 0.7; Юго-Западная - 0,6; Южная - 0; Закавказская - 0,5; Среднеазиатская - 0,3; Казахстанская - 0,7; Белорусская - 1,3.

ОПРЕДЕЛЕНИЕ УЩЕРБА ПРИ ПЕРЕРЫВАХ В ПОДАЧЕ ЭЛЕКТРОЭНЕРГИИ

Размеры ущерба, причиняемого сельскохозяйственному производству перерывами в подаче электроэнергии или при отказе электрооборудования, определяют с учетом длительности перерыва и простоя, совпадающих по времени с технологическим процессом. Суммарный ущерб складывается из следующих показателей: технологического ущерба (недовыработки продукции), затрат на ремонт оборудования, порчи сырья, гибели животных.

Ориентировочная оценка утцерба может быть определена как сумма технологического ущерба и затрат на восстановление преадевременно вышедшего из строя электрооборудования.

Технологичеклй ущерб от недовыпуска продукции по предприятиям и видам технологического процесса (У.р руб.) определяют по следующей формуле:

y,= Ny,t,

где N - количество голов, шт.;

у, - удельный недовыпуск продукции в 1 ч на одну голову, руб. (табл. 13);

t - продолжнтгльность простоя сверх допустимой нормы, ч.

Среднее значение ущерба (У^, руб.) на одно необслуженпое животное при отказе электроустановки может быть вычислено по формуле

Уо = yoN,

где Уо - удельный ущерб на одну голову от отказа одной электроустановки, руб. (табл. 14); N - количество голов, шт.

Таблица 13. НАРОДНОХОЗЯЙСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УЩЕРБ ИЗ РАСЧЕТА НА ОДНУ ГОЛОВУ ЗА 1 Ч ПРОСТОЯ (недоотпуск продукции)

Примечание. Для коров народнохозяйственный ущерб приведен при среднесуточной продуктивности 10 кг с увеличением продуктивности, на каждые 2-3 кг ущерб увеличивается на 12-13 %; для откорма КРС ущерб приведен при продуктивности 750 г, с увеличением прироста массы на каждые 50 г ущерб увеличивается иа 7-8 %; для откорма свиней ущерб приведен для приростов массы 500 г, с увеличением приростов массы на каждые 100 г ущерб увеличивает^-я на 15-20 %.

Затраты на ремонт преждевременно отказавшего электрооборудования при ориентировочных расчетах определяют по формуле
