Таблица 27. ПУСКОВОЕ СОПРОТИВЛЕНИЕ РЕЗИСТОРОВ ДЛЯ ЭЛЕКТРОДВИГАТЕЛЕЙ НАПРЯЖЕНИЕМ 380/220 В

Мощность электродвигателя, кВт

Пусковое сопротивление по схеме рисунка 5, в, Ом

Мощность электродвигателя, кВт

Пусковое сопротивление по схеме рисунка 5, г, Ом

25-30

0,6-1,1

8,0-15,0

20-25

1,5-2,2

3,0-6,0

10-15

3,0-4,5

1,5-3,0

2,2-3,0

5-10

5,5-7,5

1,0-2,0

4,5-7,5

7,5-10,0

1,0-2,0

где а - коэффициент, зависящий от характеристик двигателя (3=0,4-1,3); Tj - номинальный КПД, %; cos ф„ - номинальный коэффициент мощности двигателя; К„ - кратность пускового тока; Рц - номинальная мощность, кВт, Все показатели трехфазного асинхронного двигателя в трехфазном реж>1ме.

Схемы с резисторами более выгодны в связи с простотой, дешевизной и большей надежностью прн эксплуатации. Для изменения направления вращения достаточно поменять местами концы пусковой цепи (подсоединить Сб к Ci и РП к Сг).

В качестве материала для изготовления резисторов можно использовать провода из фехраля, нихрома, константана. Провод наматывают на цилиндры из фарфора, стеатита и других керамических материалов, а также из асбоцемента.



СРЕДСТВА УПРАВЛЕНИЯ И АВТОМАТИЗАЦИИ

РУБИЛЬНИКИ И ПЕРЕКЛЮЧАТЕЛИ

Рубильники и переключатели применяют для включения и переключения электрических цепей напряжением до 500 В, а также для ручного управления короткозамкнутыми асинхронными двигателями мощностью до 10 кВт. Переключатели, в отличие от рубильников, имеют дополнительный комплект компактных стоек. Ножи переключателей замыкают одним или другим комплектом, в результате чего происходит переключение электрических цепей (например, реверс электродвигателей).

Промышленность выпускает рубильники и переключатели единой серии (табл. 28).

Таблица 28. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА РУБИЛЬНИКОВ И ПЕРЕКЛЮЧАТЕЛЕЙ ЕДИНОЙ СЕРИИ

Аппарат ~,

Тип

Номинальный

ток, А

двухполюсный

трехполюсный

Рубильники-разъединители с цен-

тральной рукояткой

Переключатели-разъединители с

центральной рукояткой



П2б

ПЗб

Рубильник с боковой рукояткой

Переключатели с боковой рукоят-

ПБ21,

ПБ31,

кой и боковым рычажным приво-

дом

ПБ22,

ПБ32,

ПБ24,

ПБ34,

ПБ26,

ППБЗб

Рубильники с боковым рычажным

РПБ21,

РПБ31,

приводом и центральным приво-

дом

РПБ22,

РПБ32,

РПБ24,

РПБ34,

РПБ26,

РПБ36,

Переключатели с центральным

приводом

Пример. Необходимо выбрать рубильник для вводно-распредели-тельного устройства кормоцеха, если максимальный ток от силовой и осветительной нагрузки составляет 200 А. Рабочее напряжение - 380 В.

По таблице 28 выбираем рубильник типа РБ32, потому что он рассчитан для цепей с напряжением до 500 В, а номинальной ток рубильника равен 250 А. Поскольку кормоцех относится к сырым помещениям, рубильник необходимо установить в водозащищенном шкафу.



Пакетные выключатели и лереключателн

ПАКЕТНЫЕ ВЫКЛЮЧАТЕЛИ И ПЕРЕКЛЮЧАТЕЛИ

Пакетные выключатели и переключатели применяют для включения и переключения электрических цепей напряжением до 500 В, а также для ручного управления короткозамкнутыми асинхронными двигателями мощностью до 10 кВт.

Они имеют небольшие размеры, коммутируют значительные токи, что обеспечивается гашением дуги в закрытой камере, наличием дугогасительных шайб и двойного разрыва дуги в каждом полюсе, а также большой скоростью размыкания контактов.

Пакетные выключатели и переключатели выпускаются промышленностью открытые (типа ПВ и ПП), защищенные (тип ВПК) и пыленепроницаемые (типа ВГП, ГПВ и ГПП, табл. 29).

Таблица 29. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ПАКЕТНЫХ И ПАКЕТНО-КУЛАЧКОВЫХ ВЫКЛЮЧАТЕЛЕЙ И ПЕРЕКЛЮЧАТЕЛЕЙ

Аппарат

Тип

Номинальный ток, А

двухполюсный

трехполюсный

при 200 В

при 380 В

перемен-

перемен-

ного тока

ного тока

Открытые

Выключатели пакетные

ПВ2-20

ПВЗ-10

ПВ2-25

ПВЗ-25

ПВ2-60

ПВ2-100

ПВЗ-100

ПВ2-250

ПВЗ-250

ПВЗ-400



Переключатели пакетные

ПП2-10/Н2

ППЗ-10/Н2

на два направления с нуле-

. ПП2-25/Н2

ППЗ-25/Н2

вым положением

ПП2-50/Н2

ППЗ-60/Н2

100/Н2

100/Н2

250/Н2

250/Н2

400/Н2

400/Н2

Защищенные

Выключатели пакетно-ку-

ПКВЗ-15

лачковые

15/Н2

(ПКПЗ)-25

(ПКПЗ)-40

(ПКПЗ)-бО

(ПКПЗ)-

Пыленепроницаемые

Выключатели пакетные

ГПВ2-25

ГПВЗ-10

герметические

ГПВ2-25

ГПВЗ-25

ГПВ2-60

ГПВЗ-60

ГПВ2-100

ГПВЗ-100

ГПВ2-250

ГПВЗ-250

ГПВ2-400

ГПВЗ-400

Переключатели пакетные

герметические

10/Н2

10/Н2

25/Н2

25/Н2



Переключатели для пуска электродвигателя со звезды на треугольник

60/Н2

60/Н2

100/Н2

100/Н2

250/Н2

250/Н2

400/Н2

400/Н2

ПП-25/1СБ

nn-60/ic

МАГНИТНЫЕ ПУСКАТЕЛИ

Магнитные пускатели применяют для дистанционного и автоматического управления электроустановками.

В настоящее время промышленность изготовляет несколько типов магнитных пускателей: ПМЕ, ПАЕ, ПМА и ПМЛ (табл. 30). Они выпускаются семи величин (О, 1, 2, 3, 4, 5, 6, 7); нереверсивные (для одного направления вращения электродвигателя) и реверсивные (для изменения направлею1я вращения электродвигателя); с тепловыми реле (для защиты электродвигателей от перегрузок) и без них; открытые; защищенные и пыленепро-тщаемые нормального и тропического исполнения.

Магнитный пускатель (рис. 6) состоит из сердечника 7, электромагнита с втягивающей катушкой 8, неподвижных контактов 5, якоря 6, соединенного с изолированной траверсой 4. На траверсе 4 закреплены подвижные контакты 2. При подаче напряжения на катушку сердечт1к втягивается и прижимает подвижные контакты 2 к неподвижным. Отключаются контакты под действием возвратных пружин при снятии напряжения.



Таблица 30. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ МАГНИТНЫХ ПУСКАТЕЛЕЙ

Тип аппарата

Вели- Номи- Номинальный Наибольшая

чипа наль-пуска- ное

ток, А

мощность управляемого электродвига-

Число блок-контактов

Масса пускателей, кг

напря- глав- блок-

женне, ных кон- теля, кВт,

В кон- так- прн напряже-

тактов тов нии, В

замыка- размы- откры- защи- пылающих кающнх тых щен- водоза-(1Р00) ных щищсн-(1Р40) иых

(1Р54)

ПМЕ-000

0,2 или 4

0,55

ПМЕ-100

б

0,55

1,65

ПМЕ-200

И

1,30

2,50

ПАЕ-300

2,70

7,50

ПАЕ-400

б

5,30

12,60

ПАЕ-500

7,30

12,7

16,50

ПАЕ-600

9,70

16,6

20,20

ПМА-2000

1,75

3,90

ПМА-3000

18,5

1,95

4,20

ПМА-4000

18,5

2,90

5,80



ПМА-5000

4,10

10,20

ПМА-6000

5,50

14,6

14,90

ПМЛ-1000

0,69

ПМЛ-2000

1,03

ПМЛ-3000

220,

1; 2; 3

1; 2; 3

1,25

ПМЛ-4000

380,

18,5

1; 3

1; 3

1,75

ПМЛ-5000

500,

1; 2; 3

3,50

1 2,41)

ПМЛ-6000

1;2;3;5

1; 2; 3

4,60

16,50

ПМЛ-7000

1; 2; 3; 5

1; 2; 3

6,60

19,6

ПТ-16-380-У5

(тиристорный)

ПТ-40-380-У5

(тиристорный)



Реверсивные магнитные пускатели имеют два контактора, укрепленных на общем основании. Они сблокированы посредством размыкающих блокировочных контактов так, что при включенном одном контакторе включение второго невозможно.

Магнитные пускатели обеспечивают нулевую защиту электроустановок, то есть предотвращают возможность самозапуска после случайного перерыва в подаче электрической энергии.

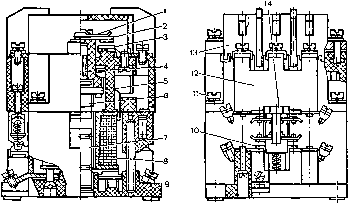

Рис. 6. Магнитный пускатель ПМЕ-200: 1 - контактная пружина; 2, 3 - подвижный и неподвижный контакты: 4 - траверса; 5-ось якоря; 6 - якорь: /-сердечник; 8 - катушка, 9 - основание, 10-неподвижный блок-контакт; 11 -винт; 12 - якорь; 13 - дугогасительная камера; 14 - толкатель



КНОПКИ УПРАВЛЕНИЯ И КНОПОЧНЫЕ СТАНЦИИ

Кнопки применяют для дистанционного управления магнитными пускателями и другими электрическими аппаратами.

Кнопка управления обычно имеет одну пару замыкающих и одну пару размыкающих контактов.

Одна нли несколько кнопок управления, смонтированных в корпусе или на панели, представляют кнопочную станцию.

Наибольшее распространение в сельском хозяйстве получили кнопки управления типа КУ и кнопочные ста1щии типов КУ-120, КМЗ и КС.

Кнопки управления типа КУ выпускаются только открытые, кнопочные станции КУ-120 - открытые и защищенные, КМЗ - запщщенные, КС - открытые и защищенные.

ПРЕДОХРАНИТЕЛИ

Предохранители предназначены для защиты проводов и приемников электрической энергии от перегрузок и токов короткого замыкания. Основной элемент предохранителя - плавкая вставка из меди, цинка, свинца или серебра. В настоящее время широко используют медные вставки с оловянным растворителем. В средней части такой вставки напаян оловянный шарик, который при нагревании плавится и растворяет медь при температуре меньше температуры плавления меди. Благодаря этому ускоряется процесс перегорания вставки. Время перегорания плавкой вставки зависит от тока, протекающего через нее. Прн токе силой на 30 % больше номинального плавкая вставка не перегорает, а при силе тока в 2-2,5 раза больше номинального перегорает за несколько секунд.
