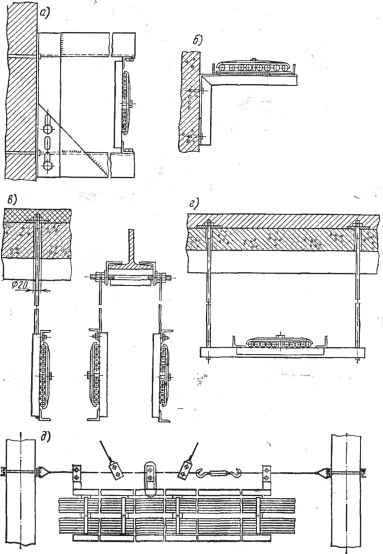

Рис. 42. Примеры прокладки групповых трубных блоков (каркасные

а - на опорных металлических конструкциях (кронштейнах), закрепляемых к стене (горизонтальная трасса расположена на вертикально установленном блоке); б - то же, иа горизонтально установленном блоке; в -иа подвесках, закрепляемых к потолку (горизонтальная трасса расположена на вертикально установлеЕком блоке); г -то же, на горизонтально установленном блоке, б-. иа чччатах, закрепляемых между колоннами здания

Горизонтальные трубные проводки прокладывают с уклонами, обеспечивающими сток конденсата и отвод воздуха или газов из твубных проводок.

Направление и угол уклона принимаются в соответствии с проектом, а при их отсутствии пользуются такими данными: к манометрам для всех статических давлений, мембранным или трубным тягомерам, газоанализаторам и пневматическим регуляторам - минимальный уклон 1 :50; импульсные линии расходомеров пара, жидкости, воздуха и газа, регуляторов уровня, сливные самотечные маслопроводы гидравлических струйных регуляторов и общие выбросные (сливные) линии - 1 : 10.

Трубные проводки, заполняемые сухим воздухом или сухими газами, можно прокладывать без уклонов.

В самых низких точках трубных проводок, заполняемых паром, воздухом или газом, устанавливают устройства для сбора и спуска конденсата (влагоотделительные сосуды). В самых высоких точках трубных проводок, заполняемых жидкостями, устанавливают газосборники для удаления воздуха или выделяющихся из жидкостей газов.

Изменение направления трубных проводок, как правило, должно характеризоваться изгибом труб. При необходимости допускается для изменения направления применять стандартизованные (нормализованные) трубные соединения.

Тепловые удлинения трубных проводок компенсируются поворотом труб, при этом крепления труб в местах поворота устанавливают на расстояниях, указанных в проекте.

При необходимости в проектах предусматривают устройства (компенсаторы) для компенсации тепловых удлинений трубных проводок в зависимости от перепада температур, длины трубной проводки, а также при переходе через температурные щвы зданий.

Пластмассовые проводки прокладывают после окончания в зоне монтажа сварочных работ, щт5гкатурных и облицовочных работ в помещениях, на стенах которых прокладывают проводку, монтажа опорных или несущих конструкций, технологических аппаратов, трубопроводов и т. п.

Пластмассовые проводки прокладываются на таком расстоянии От поверхности технологических аппаратов и трубопроводов, нагретых до температуры выше 60°С, чтобы их температура не превышала допустимую для данного рабочего давления (см. табл. 166). При необходимости прокладки участков проводок вблизи нагретых поверхностей последние защищают экранами или покрывают слоем термоизоляции.

Пластмассовые трубные проводки прокладывают так, чтобы были исключены надрезы и другие механические повреждения.

Прокладывать пластмассовые трубы и пневмокабели совместно с электрическими проводками разрешается только в невзрыво- и непожароопасных помещениях с соблюдением таких условий:

в коробах (в отдельных каналах двух- и трехканальных коробов) ;

в лотках, на мостовых конструкциях и по дну каналов на расстоянии не менее 150 мм от электропроводок;

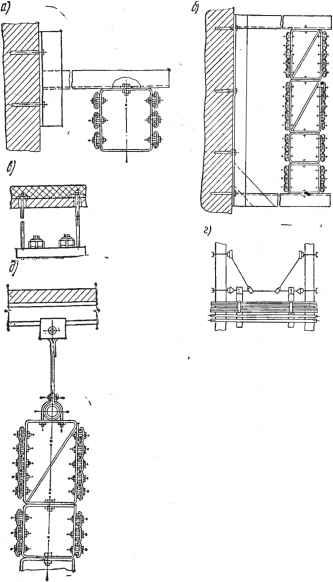

Рис. 43. Примеры прокладки групповых трубных блоков (бескаркасные блоки) о - на кронштейнах, закрепляемых к стене; б -то же, набор блоков; в - иа подвесках, закрепляемых к потолку; г - на канате, закрепляемом между колоннами (укрупненный блок): д - на подвесках, закрепляемых к потолку (набор блоков с воздушным коллектором)

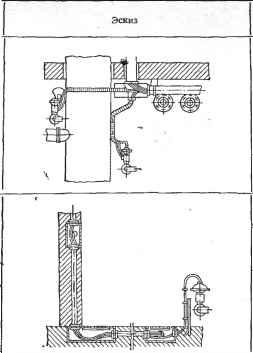

173. Примеры прокладки пластмассовых труб

Способ прокладки

Назначение

В коробах

Для внутренних и наружных проводок при опасности механических повреждений и длительного воздействия прямых солнечных лучей

В лотках

Для внутренних и наружных проводок, где нет опасности механических повреждений и длительного воздействия прямых солнечных лучей

Назначение

На опорных скобах по стенам, металлическим конструкциям и другим элементам зданий с креплением скобами и полосами

Подвеской к стальной проволоке с креплением стальными полосками с пряжкой, поливинилхлоридной лентой с кнопкой или подвесками

Для внутренних! и наружных проводок, где нет опасности механических повреждений и длительного воздействия прямых солнечных лучей

Для внутренних проводок по колоннам, между стенами, опорами, где нет опасности механических повреждеинй

Назначение

В гибких металлических рукавах

Для BHyxpijHHHx проводок вблизи технологического оборудования, по элементам зданий с большим количеством выступающих деталей, в местах подсоединения к приборам

В олшитных сталоных трубах

Для внутренних и наружных проводок вблизи технологического оборудования и трубопроводов прн опасности механических повреждений (когда не может быть применена прокладка в коробах)

на сборных кабельных конструкциях, укрепленных на элементах здания или установленных на стенках каналов, - на отдельных полках или кабельных подвесках (крючках), при этом пластмассовые трубы и пневмокабели должны располагаться ниже электрических кабелей на расстоянии не менее 150 мм.

Совместная прокладка пластмассовых труб и пневмокабелей с электрическими проводками (в общих каналах, коробах всех типов и на общих конструкциях) недопустима, за исключением совместной прокладки с электрическими проводками искробезопас-иых цепей.

Примеры прокладки пластмассовых труб приведены в табл. 173.

В местах, где рабочая температура пластмассовых труб может превышать 30°С, горизонтальные проводки прокладывают на сплошных опорных поверхностях (короба, лотки). На сплошных опорных поверхностях прокладьшают также пластмассовые трубы, по которым транспортируются жидкости и влажные газы.

При прокладке пластмассовых труб в защитных трубах и металлических рукавах максимальное число прокладываемых труб выбирают в соответствии с табл. 174 и 175.

174. Число пластмассовых труб, прокладываемых в одной защитной трубе*

При расстоянии между протяжными коробками до 30 м, а также при наличии между коробками ие более двух изгибов под углом 90 при протяжке до трех труб и одного изгиба при протяжке четырех труб и более.

175. Число пластмассовых труб, прокладываемых в одном металлическом рукаве

Наружный диаметр труб, мм

Число труб, прокладываемых в рукаве, с внутренним диаметром, мм

Во избежание повреждения пластмассовых труб и пневмокабелей внутренние кромки защитных труб скругляют, а в местах выхода проводок защищают пластмассовыми втулками.

Прокладку пневмокабелей в защитных трубах необходимо выполнять с соблюдением таких условий: внутренний диаметр защитной трубы не менее полутора наружных диаметров пневмока-

л я- v4aCTOK протяжки имеет не более двух изгибов, причем радиус изгиба составляет не менее шести наружных диаметров

Для прокладки пластмассовых труб наиболее часто применяют мегаллические короба и лотки.

Пластмассовые трубы в коробах укладывают свободно без крепления, при этом они не должны переплетаться между собой. На вертикальных участках коробов трубы прокладывают змейкой между стойками, закрепленными в дне короба.

Прокладку пневмокабелей в коробах, расположенных горизонтально, следует также выполнять в виде змейки без крепления внутри короба и с запасом длины на температурные изменения. .Пневмокабели в коробах, расположенных вертикально, закрепляют внутри них через каждые 1,5 м.

Короба при прокладке в них пневмокабелей заполняют не более чем % поперечного сечения.

Во избежание повреждения пневмокабелей и пластмассовых труб внутренняя поверхность коробов и лотков не должна иметь заусенцев или острых выступающих частей.

Вывод пластмассовых труб или пневмокабелей из короба может быть:

открытым - через защищенные пластмассовыми втулками отверстия в боковых стенках или в дне короба;

закрытыми'-посредством защитных стальных труб, присоединяемых к коробу на контргайках, или привариваемых стальных патрубков, а также гибких металлических рукавов (для пластмассовых труб), присоединяемых к коробу на муфтах.

.Наиболее распространенные способы прокладки пневмокабелей приведены в табл. 176 и на рис. 44.

176. Способы прокладки пневмокабелей

Способы прокладки

Назначение

Небронированные пневмокабели

На открытых несущих конструкциях (кабельных полках, мостах, кронштейнах) с креплением скобами или полосами (рис. 44, а)

В лотках (рис. 44, б)

В коробах (рис. 44, в) н защитных трубах (рис. 44, г)

В каналах-по дну нли стенам на кабельных полках (рис. 44, д)

На канатах (рис. 44, е)

Внутренние и наружные проводки по элементам зданий, строительным конструкциям прн отсутствии механических воздействий, длительного воздей-. ствия прямых солнечных лучей, попадания искр металла, горячих жидкостей и воздействия сред, разрушающих оболочку кабеля/

То же, и там, где температура окружающей среды может быть -f40°C и выше

Внутренние и наружные проводки, где есть опасность механических повреждений, воздействия прямых солнечных лучей, попадания искр металла и нагрева WC и выше. Трубы рекомендуется применять для защнты одиночных кабелей на коротких участках!

Внутренние и наружные проводки где целесообразно их выполнять ниже уровня пола (землн)

Внутренние и наружные проводки, где целесообразно их выполнять на высоте. Прн отсутствии опасности механических повреждений и длительного воздействия солнечных лучей

вродоЛжеШе табл. 17в

Назначение

Бронированные пневмокабели

На открытых несущих конструкциях с креплением скобами или полосами*

На канатах*

Внутренние и наружные проводки, прокладываемые по элементам зданий, строительным конструкциям, подвергающиеся механическим воздействиям при отсутствии в окружающей атмосфере сред, разрушающих броню

То же, что для небронированных кабелей, ио подвергающиеся возможным механическим воздействиям

* Аналогично небронированному.

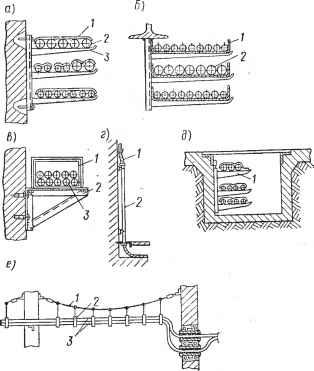

Рис. 44. Способы прокладки пневмокабелей о -на открытых несущих конструкциях: / - скоба; 2 - пневмокабель; 3-кабельная полка; б - в лотках: / - лоток; 2 - пневмокабель; в - в коробах: / - короб; 2 - кронштейн; 3 - пневмокабель: г - в защитных трубах; / - пневмокабель; 2 - защитная труба; д - в каналах; / - кабельная полка; е - на канатах: / - канат; 2-перфорированная полоса; 3 - пневмокабель

R местах где рабочая температура окружающей среды может 40°С и выше, на горизонтальных участках пневмокабели прокладавают иа сплошных опорных поверхностях (в коробах,

° Раз'матывают и прокладывают пневмокабели при температуре 15 4-30°С. При более низких температурах перед размоткой и прокладкой их прогревают в теплом помещении (не менее суток пои комнатной температуре).

Трубные проводки закрепляют легко разбираемыми крепежными деталями на поддерживающих конструтщиях, а также со всех сторои ответвительных и соединительных частей (на расстоянии не более 200 мм), по обе стороны поворотов иа расстояниях, обеспечивающих самокомпенсацию тепловых удлинений проводок (0,3-0,5 м), и по обе стороны отстойных и других сосудов, если сами они не закреплены.

Непосредственная приварка трубных проводок к несущим конструкциям запрещается.

Крепят трубные проводки нормализованными крепежными деталями (см. табл. 88).

Трубные проводки из металлических труб закрепляются на таких же расстояниях, как и при креплении опорных конструкций (см. табл. 172). Трубные проводки из пластмассовых труб крепят на расстояниях, указанных в табл. 177.

177. Расстояния между точками крепления пластмассовых труб, м

Горизонталь- Вертикальная про- пая прокладка кладка

Наружный диаметр трубы или пучка труб, мм:

До 10........... 0,3 0..5

10-25 ........... 0,5 0.8

25-40 .......... 0,7 1.2

свыше 40......... <Х9 1,5

* При рабочей температуре 30°С и выше расстояние между креплениями должно быть уменьшено вдвое.

Расстояния между точками крепления пневмокабелей должны соответствовать расстояниям между креплениями опорных конструкций (см. табл. 172). При этом при горизонтальной прокладке допужается их крепление через одну опору. Крепить пневмокабели на поворотах нельзя.

При креплении пластмассовых проводок нужно следить за тем, чтобы не нарушать их целости. Под металлические крепления таких проводок подкладывают эластичные прокладки из прессшпана, изоляционной ленты, резины и т. п.

Все трубные проводки должны иметь маркировку в соответствии с проектом.

Маркировочные бирки (см. табл. 65) прочно прикрепляются к концам труб или пневмокабелей в местах, где заканчивается непрерывная линия трубной проводки в каждом помещении. Для маркировки пластмассовых труб применяют наборные бирки.

Трубные проводки окрашивают стойкими лакокрасочными материалами (см. табл. 50). Защитные покрытия наносят по хорошо очищенной (в необходимых случаях - обезжиренной) поверхности труб и металлоконструкций.
