Наименование, ГОСТ илн ТУ

Условный проход, мм

Область применения

Напорные из полиэтилена низкой и высокой плотности, ГОСТ 18599-73

16; 20; 25; 40;

При прокладке по нер]г,02 а-

PSSSSSWSH. Средние и тяжелые трубы применяются в агрессивных грунтах, по отношению к которым полиэтилен стоек, или в массивных бетонных фундаментах при условии защиты от механических повреждений во время строительных работ. Легкие трубы применяются в помещениях с химически активной средой, по отношению к которой полиэтилен стоек. Запрещается прокладывать полиэтиленовые трубы во взрьшо- и пожароопасных помещениях и наружных установках, в зданиях ниже второй степени огнестойкости, в зрительных залах, на сценах и в кинобудках зрелищных предприятий, детски?. учреждениях, бдлъщшл,. на- чер--дакйх животноводческих помещений совхозов и колхозов

Из иепластнфицнрованиого поливинилхлорида (винипласта), ТУ 6-05-1573-72

15; 20; 25; 40;

Для защиты электропроводок в наружных установках, в сухих, влажных, сырых, особо сырых и пыльных помещениях, в помещениях с химически активной средой. По отношению к которой винипласт стоек. При открытой прокладке - иепо-средственно по несгораемым и трудносгораемым конструкциям. Запрещается прокладка в местах, предусмотренных предыдущим пунктом для полиэтиленовых труб

Наружный диаметр труб.

Электропроводки в защитных трубах в наружных установках прокладывают по конструкциям зданий и с&ору'жейий, по технологическим и кабельным эстакадам.

Защитные *грубы во всех случаях, когда это возможно, следует прокладывать в виде укрупненных блоков, предварительно собранных на монтажно-заготовительных участках.

Защитные трубы для скрытых электропроводок закладывают в фундаменты, полы и перекрытия в период их сооружения. Нельзя прокладывать защитные трубы заподлицо с поверхностью пола.

Трубы в бетонируемых полах заглубляют не менее чем на 20 мм от поверхности поли.

Запрещается прокладывать электропроводки в защитных трубах в земле (траншеях).

Расстояния от защитных труб электропроводок до технологических и других трубопроводов должны обеспечивать нормальные условия монтажа и эксплуатации проводок. Они составляют:

при пересечении технологических и других трубопроводов - не менее 50 мм, а трубопроводов с горючими жидкостями и газами - не менее 100 мм;

при параллельной прокладке с технологическими и другими трубопроводами- пе менее 100 мм, а с трубопроводами с горючими жидкостями и газами - не менее 250 мм.

Расстояния между креплениями открыто проложенных защитных труб на горизонтальных и вертикальных участках не должны превьшать:

2,5 м-для труб с условным проходом до 20 мм;

3 м - то же, до 40 мм;

4 м - то же, до 50 мм.

При групповой прокладке защитных труб на общих несущих конструкциях расстояния между креплениями принимаются наименьшие из необходимых. Кроме того, защитные трубы открытых электропроводок закрепляют не дальше 0,8 м от приборов, исполнительных механизмов и т. п. и не дальше 0,3 м от протяжных и соединительных коробок.

К опорным конструкциям крепят защитные трубы скобами или хомутами (см. табл. 88). Допускается крепить несколько защитных труб одного диаметра обшей накладкой (из угловой или полосовой стали или перфорированного швеллера).

Нельзя приварив.ать защитные трубы к строительным конструкциям (площадкам, колоннам, фермам) и к опорным конструкциям.

Размеры защитных труб (диаметр, длина) должны обеспечивать свободную протяжку и замену проводов.

Диаметр защитных труб в зависимости от сложности протяжки и числа проводов или кабелей, их длины и наружного диаметра можно определять по табл. 186 и 187.

186. Оценка сложности затяжки проводов и кабелей в защитные трубы

При большом числе изгибов или большой длине трубной проводки должны быть предусмотрены дополнительные протяжные коробки.

При прокладке проводов в защитных трубах рекомендуется предусматривать резерв в размере 10% числаработих?2£воййа1-Да-Лё. менее одного провода, ------- -- -

187> Выбор защитных труб для прокладки проводников

Изменение направления защитных труб, как правило, осуществляется изгибом труб. При открытой прокладке проводов в защитных трубах радиус изгиба составляет не менее четырех диаметров, а при скрытой прокладке проводов - не менее десяти наружных диаметров труб (в случаях когда вскрытие защитных труб не представляет затруднений, допустим радиус изгиба, равный шести наружным диаметрам).

Повороты, разветвления н перегруппировка защитных труб осуществляются с помощью электрофитингов и протяжных коробок.

В сухих и жарких помещениях защитные трубы соединяются стандартными муфтами - стальными и из ковкого чугуна без уплотнения резьб, электрофитингами без уплотнения резьбы и протяжными коробками без уплотнения крышек и мест ввода труб в коробки.

- Во влажных, пыльных, сырых помещениях и помещениях с химически активной средой и на наружных установках соединение защитных труб выполняют стандартными муфтами, электрофитингами и протяжными-коробками, но только с уплотнением резьб, крышек и мест ввода труб в юробки.

Допускается соединять сваркой защитные труоы с толщиной стенки не менее 2 мм в местах, где невозможно или трудно выполнить резьбовое соединение, при этом сварка ведется с применением гильз (накладных муфт).

В помещениях с нормальной средой допускается соединять защитные трубы при помощи муфт МС или TP (см. табл. 68).

Во всех случаях скрытой прокладки защитные трубы соединяют стандартными муфтами с промазкой резьб суриком.

Расстояние между протяжными коробками при прокладке защитных труб не должно превышать данных, указанных в табл. 186.

При соединении защитных труб с помощью протяжных коробок трубы в стенках коробок крепят двумя заземляющими гайками или (в случае, если требуется уплотнение проводки) одной заземляющей гайкой и контргайкой.

Если по условиям прокладки расстояния между осями труб должны быть уменьшены и заземляющие гайки и контргайки не могут быть установлены (многорядные укрупненные блоки и т. п.), допускается закреплять трубы в стенках протяжных коробок электросваркой.

Защитные трубы в помещениях с постоянной температурой, окружающего воздуха прокладываются без уклонов. При переходах электропроводок в защитных трубах из отапливаемых помещений в неотапливаемые со стороны последних на защитных трубах устанавливаются водосборные трубки и защитные трубы в этом случае прокладывают с уклоном 1 : 100.

Провода затягивают в полностью смонтированные защитные трубы. Перед затяжкой проводов с концов труб удаляют заглушки, продувают трубы сжатым воздухом и на концы их устанавливают пластмассовые втулки.

Для облегчения протяжки в трубы вдувается тальк, а между протяжными устройствами предварительно затягивается в трубы стальная проволока диаметром 1-2 мм, к которой присоединяют провода или кабель.

Провода в трубах после затяжки должны лежать без натяга, а в протяжных устройствах не должно быть петель.

Провода, проложенные в защитных трубах на вертикальных участках при длине более 20 м, закрепляют в верхней точке зажимами, помещенными в протяжных устройствах.

. 11.5. Концевые заделки и соединение кабелей и проводов. Концевые заделки кабелей и проводов должны обеспечить герметизацию концов кабелей для предотвращения проникания влаги под оболочки и изоляцию жил, защиту изоляции жил, освобожденных от заводских оболочек, от воздействия внешней среды, а также надежную изоляцию жил кабелей и проводов.

При концевой заделке кабелей и проводов выполняют разделку и заделку концов, оконцевание и маркировку жил, согласно проекту, и надежное заземление брони и экранируюпшх оплеток кабелей и проводов. Разделка концов кабелей (рис. 50) является подготовительной операцией для их концевых заделок и соединений.

При монтаже электрических проводок к приборам и средствам автоматизации преимущественно выполняются сухие концевые заделки с применение.м изоляционных лент, лаков и поливинилхлоридных трубок.

Концевые заделки кабелей с резиновой изоляцией жил (рис. 51,fl). После разделки конца кабеля на жилы надевают поливннилхлоридные трубки (табл. 188) так, чтобы срезанные под уг-

лом 25-30° концы трубок находили на обмотку из прорезиненной ленты. Если обмотка из ленты отсутствует, то трубки должны находить на оболочку кабеля.

188. Размеры поливинилхлоридных трубок в зависимости от площади сечеиия жил кабелей

Площадь сечеиия жилы,

ым2..........

Диаметр изолированной жилы, мм........

Внутренний диаметр трубки, мм........

При концевых заделках кабеля, прокладываемого в сырых помещениях и наружных установках, пространство .между жилами в корешке заделки заполняют поливинилхлоридным составом № 2 (см. табл. 51).

Рис. 50. Разделка бронированного кабеля 1, 2 - продольный и кольцевой надрезы оболочки; 3, 4 - бандаж из шпагата или ниток; 5 - наружный джутовый покров; 6 - броня; 7- джутовая подушка; 8 - оболочка; 9 - жилы в заводской изоляции; 10 - бандаж из шпагата или ниток; - поясная изоляция

Рис. 51. Концевая заделка кабеля л -с жилами в резиновой и полиэтиленовой изоляции; б - с жилами в поливинилхлоридной ИЗОЛЯЦИИ; в -для подключения к зажимам, расположенным на расстоянии от места закрепления кабеля; - бандаж нз крученого шпагата; 2 - липкая ПВХ лента; 3 - оболочка кабеля; 4 - броня; 5 - бандаж из проволоки; 6 - поясная изоляция; 7 - резервная жила; 8 - бандаж из липкой ПВХ ленты; 9 - заземляющий проводник; / - длина разделки по месту

На жилы с надетыми на них поливинилхлоридными трубками у корешка заделки наматывают липкую поливинилхлоридную ленту с 50%-ным перекрытием каждого витка для выравнивания ступеней изоляции. На намотку из поливинилхлоридной ленты накладывают бандаж из крученого шпагата и пропитьшают его поливинилхлорид-ным составом № 1 (см. табл. 51) или бакелитовым лаком.

Концевая заделка кабеля, выполненная для подключения к зажимам, расположенным непосредственно у места концевой заделки кабеля, показана на рис. 51,а.

В случае, если концевую заделку кабеля выполняют для подключения к зажимам, расположенным на некотором расстоянии от места закрепления кабеля (рис. 51,в), то для экономии поливинилхлоридных трубок и уменьшения толщины пакета жил трубки надевают на всю длину жил при числе жил в кабеле менее шести. При заделке кабеля с шестью жилами и более жилы собирают в пучок, который временно перевязывают через 150-200 мм, и на каждую жилу надевают поливинилхлоридную трубку только на длину жилы для ответвления от пучка, при этом трубки должны заходить внутрь пучка не менее чем на 15 мм.

Пучок жил обматывают липкой поливинилхлоридной лентой 50%-ным перекрытием витков в один слой, и по мере наложения обмотки временные перевязки с пучка удаляют. Корешок заделки вьшолняют так, как было рассказано выше.

Вместо поливинилхлоридной ленты для обмотки пучка жил при заделках в сухих и отапливаемых помещениях можно использовать киперную или тафтяную ленту (см. табл. 40) шириной 15-20 мм с лоследующей пропиткой ее бакелитовым лаком.

Концевые заделки кабелей с полиэтиленовой изоляцией жил. Особенность концевой заделки кабелей с полиэтиленовой изоляцией жил заключается в необходимости закрывать горючую полиэтиленовую изоляцию негорючими поливинилхлоридными трубками.

После разделки конца кабеля поливннилхлоридные трубкь (табл. 189) надевают на все жилы на всю их длину независимо от расстояния от места крепления кабеля до места присоединения жил.

189. Размеры поливинилхлоридных трубок в зависимости от площади сечения жил кабелей

Площадь сечеиия жилы, мм 0,75 1 1,5 2,5 4

Диаметр изолированной жилы, мм ........ 2,17 2,33 2,57 2.96 3,44

Внутренний диаметр трубки, мм ........ 2,5 2,5 3 3,5 4

В остальном заделку выполняют так же, как для кабелей с резиновой изоляцией (см. рис. 51,а).

Концевые заделки кабелей с поливинилхлоридной изоляцией жил (рис. 51,6). Особенность концевой заделки кабелей с поливинилхлоридной изоляцией жил заключается в отсутствии необходимости защищать изоляцию от старения или загорания.

После разделки конца кабеля жилы выравнивают, обжимают в Пучок и на корешок заделки накладывают обмотку (шириной 30- 35 мм) из липкой поливинилхлоридной ленты. На намотку из ленты накладывают бандаж из крученого шпагата и пропитьшают его бакелитовы-м лаком.

При специальных условиях эксплуатации (в сырых помещениях, наружных установках) корешок заделки заполняют поливинилхло-ридным составом № 2 (на высоту 15-20 мм), а бандаж из крученого шпагата пропитывают поливинилхлоридным составом № 1.

Заделку многожильных проводов типа ПРТО выполняют аналогично заделке кабеля с резиновой изоляцией жил.

Соединение кабелей и проводов. Кабели и провода соединяют тогда, когда длина трассы превышает строительную длину кабеля или провода или когда необходимо соединить концы кабеля или провода после удаления поврежденного участка или концы проводов после протяжки в защитных трубах.

Соединение кабелей и проводов должно обеспечить надежное электрическое соединение жил, электрическую изоляцию жил (между собой и по отношению к земле), необходимую герметизацию соединяемых концов от проникания влаги под оболочку и изоляцию, а также надежное электрическое соединение заземляемых металлических оболочек и брони кабелей с заземляющим проводником.

При открытой прокладке кабели с резиновой и поливинилхлоридной изоляцией жил соединяются в соединительных коробках, муфтах или с помощью штепсельных разъемов, а провода - в соединительных и протяжных коробках и фитингах.

При скрытой прокладке кабелей их соединяют в поливинилхлоридных муфтах, а при прокладке в земле - в эпоксидных муфтах. В поливинилхлоридных муфтах (рис. 52) соединяют кабели с оболочками из поливинилхлорида или резины.

Рис. 52. Соединение кабелей в поливинилхлоридной муфте 1, 7 - бандаж; 2 - обмотка липкой ПВХ лентой; 3 - обмотка киперноп лентой; 4 - муфта; 5 - соединение жилы; 6 - провод, соединяющий броню кабелей; 8 - пайка

Для соединения кабелей необходимо разделать концы и соединить жилы кабеля (рис. 53). Приготовленную из поливинилхлоридной трубы муфту (табл. 190) надевают на один из соединяемых концов кабеля, концы жил соединяют пайкой или электросваркой и изолируют поливинилхлоридной лентой или трубками. Места соединений располагают вразбежку . Соединенные жилы выравнивают и обматывают киперной лентой.

Рис. 53. Разделка и соединение кабелей

а - разделка; 6 - соединение жил кабеля; / - поливи-нилхлоридная или резиновая оболочка; 2 - жилы кабеля; 3 - бандаж; 4 - броня

190. Размеры поливинилхлоридных муфт в зависимости от площади сечения жил кабелей

После обезжиривания оболочки кабеля и концов муфты бензином ли ацетоном муфту надвигают на место соединения так, чтобы она равномерно перекрывала концы оболочки обоих кабелей. Конпы оболочек кабелей перед надвиганием муфты обильно смазывают поливинилхлоридным составом № 2 и этим же составом промазывают вырезы в муфте.

Концы муфты стягивают плотным бандажом шириной 25 мм из крученого шпагата диаметром 1 мм или ниток № 00. Бандаж пропитывают поливинилхлоридным составом № 1 и поверх него накладывают обмотку из трех слоев липкой поливинилхлоридной ленты. Обмотка должна захватывать оболочку от среза брони и муфту на длине не менее 40 мм.

Место соединения (от среза брони одного конца кабеля до среза брони другого) покрывают сплошной обмоткой из двух слоев киперной ленты и обильно пропитывают бакелитовым лаком. Поверх обмотки из киперной ленты накладывают обмотку из двух слоев поливинилхлоридной ленты.

Если требуется заземление брони кабеля, то бронеленты соединяемых кабелей соединяют перемычкой из гибкого медного луженого проводника площадью сечения 6 мм, припаиваемого к броне обоих кабелей.

Для соединения кабелей с резиновой или поливинилхлоридной изоляцией, прокладываемых в земле, туннелях, каналах и других сооружениях, рекомендуется использовать эпоксидные соединительные муфты. Предпочтительно применение муфты типа СЭП (рис. 54) производства заводов Главэлектромонтажа.

Для соединения кабелей половину корпуса эпоксидной муфты надевают на соединяемые концы кабелей и временно сдвигают по

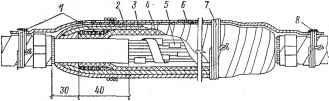

Рис. 54. Соединение кабелей в эпоксидной муфте типа СЭП 1,7 - провод, соединяющий броню кабелей; 2, 6 - проволочный бандаж; 3 - корпус муфты; 4 - бандаж из крученого шпагата нли ниток; 5 - соединение жил кабеля; S - заливочный компаунд; 8, 10 - уплотняющая подмотка
