192. Установка приборов для измерения и регулирования температуры иа технологических трубопроводах я оборудовании

Эскиз

Условия применения

Наименование прибора

Номер чертежа

На трубопроводах наружным диаметром £>76 мм или на металлической стенке технологического оборудования при глубине погружаемой части прибора /=80-2000 мм

Термометр технический ртутный в оправе

Термометр сопротивления

Термометр термоэлектрический

Термометр .манометрический

TM4-142-75

TM4-147-75

TM4-157-75

TM4-172-75

На трубопроводе при 1Э=45 и 57 мм, /=90-100 мм

Термометр технический ртутный в оправе

Термометр сопротивления

Термометр термоэлектрический

На трубопроводе при D=45-76 мм, /=150-200 мм

Термометр сопротивления

Термометр термоэлектрический

Термометр манометрический

TM4-143-75

TM4-148-75

TM4-158-75

ТМ4-149-75

TM4-I59-76

TM4-171-75

На трубопроводе при О=14-38 ым, /=150-250 мм

Термометр технический ртутный в оправе

Термометр сопротивления

Термометр термоэлектрический

Термометр манометрический

На трубопроводе при D=76 мм или металлической стенке

Термометр сопротивления

Термометр электрический

Термометр манометрический

На колене трубопровода при D-=76-168 мм, /=250-500 мм

Термометр технический ртутный в

оправе

Термометр сопротивления

Термометр термоэлектрический

Термометр манометрический

Во фланцевой оправе с бобышкой на трубопроводе при D=530 мм или металлической стенке с внутренней кирпичной кладкой, /=400-1000 мм

Термометр сопротивления

Термометр термоэлектрический

Эскиз

Условия применения

Наименование прибора

Номер чертежа

Во фланцевой оправе с бобышкой на трубопроводе при D=530 мм или металлической стенке с внутренней кирпичной кладкой, г=400-2500 мм

Во фланцевой оправе с сальником на трубопроводе при 0=530 мм или металлической стенке с внутренней кирпичной кладкой, г=32Сг-100 мм

То же, в кирпичной =500-1000 мм

кладке, /=

Термометр термоэлектрический

TM4-154-75

TM4-164-75

TM4-155-75

TM4 156 75

в оправе с сальником на трубопроводе D=530 мм или металлической стенке с внутренней кирпичной кладкой, /=320-1000 мм

ТМ4-169-75

На трубопроводе при £)=76 мм или металлической стеике. /=83-275 мм

Термометр сопротивления, ле комбинированное

терморе-

TM4-165-75

На трубопроводе при D=377 мм или металлической стеике, /=250 мм

Термометр термоэлектрический

ТМ4-166-75

Эскиз

Условия применения

Наименование прибора

Номер чертежа

На трубопроводе или кирпичной стенке

Термометр сопротивления поверхностный

Термометр термоэлектрический поверяиостный

TM4-167-75

TM4-168-75

нтажавтоматикой. Типовые чертежи выполнены исходя из усло-* й что сортамент труб технологических трубопроводов соответст- ВСН 186-74

-ё СССР (условное давление Ру=ЛО МПа) и МП

3558-62 (на Ру=аб-40 МПа).

Чертежи установки закладных конструкций применимы для трубопроводов и аппаратов, выполненных из стали различных марок. Изготовлению закладных конструкций должно предшествовать уточнение марок сталей технологических трубопроводов и оборудования, после чего на поле чертежей закладных конструкций записывается конкретная марка стали.

Закладные устройства, врезаемые в технологическое оборудование и трубопроводы, должны иметь пробки-заглушки для обеспечения герметичности при проведении гидравлических и пневматических испытаний без установки первичных приборов.

В качестве примера на рис. 58 показана установка закладной конструкции - бобышки {Ру до 20 МПа) по типовому чертежу

Рис. 58. Закладная конструкция ЗК4-1-75

/ - легко снимаемый изоляционный слой; 2 - лунка; 3 - пробка; 4 - прокладка; 5 - бобышка; D - диаметр трубы

ЗК4-1-75 для монтажа термометра на трубопроводе наружным диаметром более 76 мм или металлической стенке. По ЗК4-1-75 устанавливают термометры в 16 вариантах, указанных в табл. 193, в зависимости от присоединительной резьбы и толщины S слоя изоляции трубопровода.

Номер типового чертежа на закладную конструкцию расшифровывается, аналогично расшифровке номера типового монтажного чертежа на установку первичных приборов.

Условное обозначение закладной конструкции для установки конкретного термометра состоит из наименования закладной конструкции, условного номера варианта установки и номера типового чертежа.

Так, условное обозначение закладной конструкции - бобышки для установки термометра с присоединительной резьбой М20Х1,5 при толщине слоя изоляции S до 85 мм, согласно табл. 193, запишется так: Установка бобышки 5 ЗК4-1-75 .

На рис. 59 показан пример установки технического ртутного термометра в оправе на закладной конструкции ЗК4-1-75 по типовому монтажному чертежу ТМ4-142-75.

Чертеж ТМ4-142-75 предусматривает 17 вариантов установки термометра (табл. 194). Пример условного обозначения установки технического ртутного термометра прямого исполнения № 2 в оп-f 200, /=120 мм: Установка 3 термометра П2 в оправе

А200-120 мм ТМ4-142-75 ,

193. Варианты установки закладиой конструкции по ЗК4-1-75

Рис. 59. Установка технического ртутного термоме^а в^ оправе

] - легко снимаемый изо-лявдонный слой; 2 -термометр; 3 -оправа; 4 - асбестовый шиур (ГОСТ 1779 72); 5-закладная конструкция ЗК4-1-75

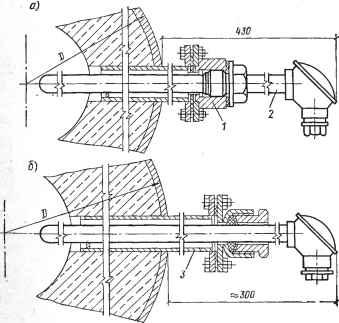

Рис. 60. Установка термоэлектрического термометра в оправе флаи-бобышкой (а) и с сальником (б) на трубопроводе {D> >odOMM) или металлической стенке с внутренней кирпичной кладкой

по ТМ4-153-75 (а) и по ТМ4-155-75 (б) / - закладная конструкция ЗК4-17-75; 2 -термометр; 3-закладиаи конструкция ЗК4-19-76

194. Варианты установки технического ртутного термометра в оправе по ТМ4-142-75 (см. рис. 59)

Наиболее характерные варианты установки термометров по типовым монтажным чертежам приведены на рис. 60-64.

Жидкостные стеклянные термометры одновременно выполняют как функции первичного измерительного преобразователя температуры, так и функции местного измерительного прибора.

Точность показаний термометров зависит от правильности их установки. Важнейшим требованием, предъявляемым при установке, является обеспечение наиболее благоприятных условий притока тепла от измеряемой среды к термобаллону и наименьший отвод тепла от остальной части термометра во внешнюю среду.

Применяются два способа установки термометров: с непосредственным соприкосновением термобаллонов с измеряемой средой или изолированно от измеряемой среды в защитной оправе. Первый способ создает благоприятные условия для теплопередачи, но не гарантирует от повреждений термометра и требует уплотнения мест ввода термометра в измеряемую среду; второй - увеличивает инерционность термометра, но обеспечивает его защиту от повреждения. Большей частью стеклянные термометры устанавливают в защитной оправе.

Промышленность выпускает защитные оправы типа А на условное давление до 0,1 МПа; типа Б-на условное давление до 84 МПа и типа В на условное давление до 32 iIla Д* Sr- оп29- 75) с длиной монтажной части 60, 80, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм.

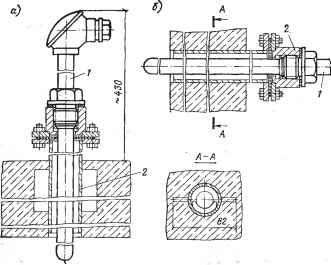

Рис. 61. Установка термоэлектрического термометра в оправе фланцевой с бобышкой в кирпичной кладке по ТМ4-154-75 о - вертикальная установка термометра; б - то же. горизонтальная; 7 -термометр; 2 - закладная конструкция ЗК4-16-75

Для снижения теплового сопротивления защитных оправ кольцевой зазор между термобаллоном и стенками оправы заполняют теплопроводящим материалом. Марка материала определяется проектом автоматизации. Термопроводящий материал должен покрывать лишь активную часть (термобаллон) термометра. Для уменьшения теплоотдачи во внешнюю среду нужно, чтобы часть гильзы, выступающая за пределы измеряемой среды, была по возможности короткой и теплоизолированной.

Термометры устанавливают так, чтобы термобаллон располагался в середине потока и был направлен навстречу движению измеряемой среды.

Термобаллоны манометрических термометров встраиваются в технологическое оборудование и трубопроводы по типовым монтажным чертежам в соответствии с табл. 192.

Капилляры к манометрическим термометрам прокладывают в местах с постоянной температурой. При необходимости прокладки капилляра по горячим или холодным поверхностям последние изолируют от капилляра воздушным зазором или теплоизоляционным материалом. Капилляр крепят скобками или подвешивают на крючках. Радиус закругления в местах изгиба капилляра не менее
