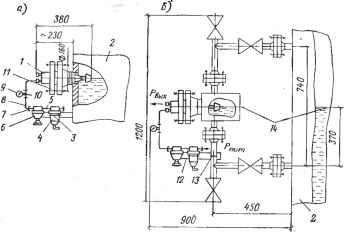

Рис. 67. Установка датчика уровня жидкости ДУЖП-260 на резервуаре по ТК4-117-74

а - установка датчика в стеике резервуара; б - установка датчика по принципу сообщающихся сосудов. 1 - датчик; 2 - резервуар; 3 - хомут Х-70; 4 - фильтр воздуха; 5 - ниппель Н Ш-К-/в ; 6 - редуктор; 7 - соединитель СМ-B8-K-Ve ; в -труба М2-М-8Х1 (ГОСТ 617-72); 9 - манометр; ГО - соединитель СМТП8; - фланец; 12 - перфорированная полоса; 13 - хомут Х-30; 14 - нулевой уровень

На рис. 68 показана установка буйкового уровнемера типа УБ-П по ТК4-119-74. Перемещение буйка уровнемера в зависимости от уровня передается на узел сопло-заслонка прибора. Давление на выходе уровнемера Рвых пропорционально уровню жидкости в резервуаре. На рис. 69 показана установка датчиков сигнализаторов уровня по ТМ4-122-74. Емкость датчика пропорциональна уровню в резервуаре.

Для измерения уровня жидкости в резервуарах, находящихся под атмосферным давлением (в открытых резервуарах) либо под давлением выше или ниже атмосферного (в закрытых резервуарах), а также в барабанах котлов широкое применение находят комплекты, состоящие из дифманометра и уравнительного сосуда. Уравнительные сосуды служат первичными измерительными преобразователями, преобразующими уровень жидкости в пропорциональный перепад давления.

Измерение уровня жидкостей при помощи дифмаиометров основано на измерении дифманометром перепада давлений, обусловленного разностью высот столбов жидкости в резервуаре и уравнительном сосуде. Уравнительный сосуд и соединительные линии заполняют жидкостью, уровень которой подлежит измерению.

На рис. 70 показаны три разновидности конструкций уравнительных сосудов, предназначенных для измерения уровня жидкости. Сосуды для измерения уровня в открытых резервуарах имеют три отверстия: нижнее - для присоединения соединительной линии дифманометра; боковое - для контроля уровня жидкости, а в случае не-

й пимпсти ДЛЯ ее слива; верхнее отверстие сообщается с атмосфе-обходимо измерения уровня в закрытых резервуарах также Р° -!; той отверстия: нижнее -дли присоединения соединительной !!!fmm дифманометра; боковое -для соединения сосуда с резервуа-м- верхнее -для заполнения сосуда и соединительной линии измеряемой жидкостью. После заполнения сосуда верхнее отверстие герметически закрывают.

Для измерения уровня в барабанах паровых котлов применяют двухкамерные сосуды. Постоянный уровень в основной камере и переменный во внутренней камере, выполненной в виде трубы, обусловливают перепад давлений, измеряемый дифманометром. Переменный уровень во внутренней камере сосуда соответствует уровню в барабане котла. Два боковых вывода сосуда имеют игольчатые вентили на Ру=16 МПа для присоединения к барабану котла. Сосу- . ды этого типа выпускаются разной высоты для разных пределов измерения.

Схемы измерения уровня с уравнительными сосудами представлены на рнс. 71, 72.

12.3. Монтаж отборных устройств. Особое место при монтаже приборов и средств автоматизации занимают устройства отбора информации при измерении таких технологических параметров, физическая природа которых допускает их передачу на некоторое расстояние без предварительных преобразований. При измерении таких параметров целесообразно первичные измерительные преобразователи устанавливать в местах, удобных для обслуживания, а не встраивать в технологическое оборудование и трубопроводы. При этом, как правило, представляется целесообразным предусматривать групповую установку приборов.

Общие требования к монтажу отборных устройств аналогичны требованиям к монтажу первичных измерительных преобразователей (или их чувствительных элементов), встраиваемых в технологическое оборудование и трубопроводы.

Для монтажа отборных устройств на технологическом оборудовании заводы-изготовители или организации, монтирующие технологическое оборудоване, устанавливают закладные конструкции.

Отборные устройства давления и разрежения, устанавливаемые на технологическом оборудовании и трубопроводах, служат для периодического или непрерывного отбора измеряемой среды. Отборные устройства для приборов, измеряющих давление и разрежение неагрессивных сред, сухих и незапыленных газов, приведены в разд. I, Остальные отборные устройства давления и разрежения являются специальными и выполняются по индивидуальным рабочим чертежам проекта. Размещать отборные устройства желательно в местах, где скорость движения среды наименьшая, поток плавный, без завихрений, т. е. на прямолинейных участках трубопроводов, при максимальном расстоянии от запорных устройств, колен, компенсаторов и других гидравлических сопротивлений.

Отборы давления воды или других жидкостей на горизонтальном или наклонном трубопроводе вваривают ниже горизонтальной ,оси трубопровода и во всех случаях с уклоном таким образом, чтобы воздух или газ, выделяющиеся из жидкости в импульсной трубе, имели свободный выход в трубопровод.

Отборы давления пара в горизонтальном и наклонном трубопроводах монтируются выше оси в верхней части трубопровода.

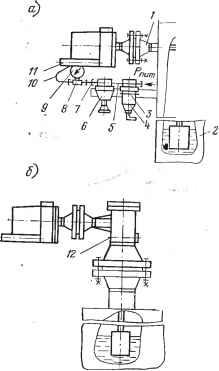

Рис. 68. Установка буйкового уровнемера типа УБ-П на резервуаре

по ТК4-П9-74

а - в стенке резервуара; б - на крыше резервуара; в - по принципу сообщающихся сосудов. I, i3 -закладная конструкция 3K4-II6-74; 2, /5 - резервуар; 3 - хомут Х-70; 4 - фильтр воздуха; S - ниппель H-I60-K-V ; 6- редуктор; 7 - соединитель CMBS-K-/a : 8 - соединитель СМТП8; S - манометр МТП-60/1; iO-медная труба M2-M-8XI (ГОСТ 617-72); /7 - уровнемер; /2 - хомут-X-1I0 (ГОСТ 16691-71); М-закладная конструкция ЗК4-117-74

Типичные случаи установки отборных устройств для измерения давления и разрежения приведены на рис. 73, 74.

Отборы давления (разрежения) газа и воздуха в горизонтальном или наклонном трубопроводе монтируются выше оси в верхней части трубы и во всех случаях с уклоном, обеспечивающим слив конденсата в трубопроводы. Конструкция отборов должна предусматривать возможность их очистки. Для этого труба отборного устройства давления (разрежения) снабжается заглушкой, отвинтив которую можно прочистить отборное устройство.

Типичные случаи установки закладных конструкций для отборных устройств приведены на рис. 75.

Типовые закладные конструкции применяют для трубопроводов и аппаратов, выполненных только из углеродистой стали. Монтаж закладных конструкций на технологических трубопроводах и оборудовании выполняется до изоляции трубопроводов и до их гидравлического испытания.

Рис. 69. Установка емкостных датчиков - сигнализаторов уровня по

ТМ4-122-74

а - стержневой датчик; б - канатный; в - пластинчатый; / - датчик; 2 - закладная конструкция 3K4-118-74. исполнение 1; 3-то же, исполнение 2; 4 - то же, исполнение 3

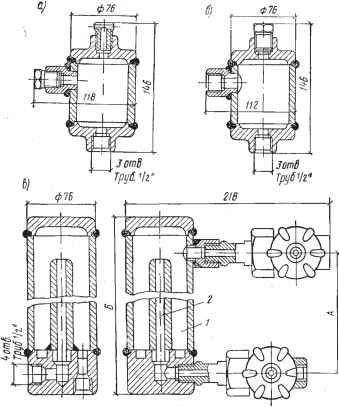

Рис. 70. Сосуды для измерения уровня

о -в открытых резервуарах (модель 5567); б -в закрытых резервуарах (модели 5568 и 5569); в -в барабанах паровых котлов, мм: модель 5570-Л=400; Б 456; модель 5571-Л=630, £=686; модель 5572-Л = 1000, £ = 1056; модель 5573-Л = 1600, Б=1656; модель 5575-Л=630, £= 86 / - основная камера постоянного уровня; 2 - внутренняя камера переменного уровня

Штуцера отборных устройств, рассчитанных на условное давление до 1,6 МПа, изготовляют из водогазопроводной трубы по ГОСТ 3262-75 (рис. 76, а). При давлении до 10 МПа (рис. 76, б) штуцер рассверливается сразу на всю длину при его изготовлении. Для давления более 10 МПа штуцер выполняется глухим в нижней части (рис. 76, е). В этом случае сверление глухой части штуцера выполняется после его приварки. Размер штуцера Н . зависит от толщины слоя изоляции и может быть 50 или 100 мм.

Рис. 71. Схемы измерения уровня жидкости Б открытых (а, б) и закрытых (в. г) резервуарах а, е - нулевое показание дифманометра соответствует верхнему предельному уровню; б, г - то же, нижнему предельному уровню. / - резервуар; 2- запорный вентиль; 3 - дифманометр; 4 - продувочный вентиль;

5 - уравнительный сосуд;

6 - боковой штуцер для контроля уровня жидкости в сосуде; 7 - вентиль Контроля уровня жидкости в сосуде

Рис. 72. Схема измерения уровня жидкости

Б барабанах паровых котлов / - уравнительный сосуд; 2,4 - запорный вентиль; 3 - барабан котла; 5 - дифманометр

Н>4

Закладные конструкции снабжаются колпачками, предохраняющими трубопроводы и оборудование от загрязнения и резьбу от механических повреждений, а также позволяющими выполнять гидравлические испытания без установки отборного устройства. Перед подсоединением отборного устройства колпачки и прокладки снимают с закладных конструкций и передают в распоряжение организации выполняющей монтаж приборов и средств автоматизации.

Привариваемые к трубопроводам штуцера, как правило, не должны выступать внутрь трубопровода во избежание образования завихрений у мест отборов.

При измерении давления запыленных газов,-кроме отборных устройств с защитными трубами (см. рис. 74), применяются устройства с циклонами (рис. 77).

150М1ЖС

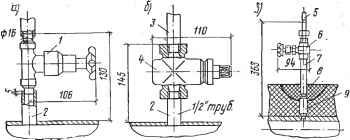

Рис. 73. Установка отборных устройств давления н разрежения на

трубопроводах

а -по TK4-3151-70 {измеряемая среда - газ; давление до 0,1 МПа; температура до 60°С); б -по TK4-3152-70 {измеряемая среда - вода, нефть, масло; давление до 1 МПа; температура до 80°С); в -по TK4-3153-70 (измеряемая среда-газ, жидкость, пар; давление до 6,4 МПа; температура до 200°С); г-по TK4-3149-70 {измеряемая среда - жидкость, пар; давление до 10 МПа; температура до 425°С); б - по TK4-3150-70 (измеряемая среда - жидкость, пар; давление до 10 МПа; температура до 425°С); е - по TK4-3158-70 {измеряемая среда- чистый газ; давление до 0,1 МПа); ж - то же, по TK4-3159-70. / - вентиль типа 15650Р-2М, Dy=10 мм (соединяется пайкой, припои ПМЦ-54; 2-закладная конструкция ЗК4-48-70; 3 -импульсная труба Dy=15 мм; 4 - /фан типа Пчббк, Dy =15 мм, соединяется резьбой Труб /г на сурике с подмоткой пакли; £ - импульсная труба 14X2; 6 - вентиль типа ЗВ; 7 - отборное устройство по TK4-126-68 ; 8 - легко снимаемый слой изоляции; 9 - закладные конструкции ЗК4-47-70; 10 - вентиль типа 890-ООБ: - закладная конструкция ЗК4-46-70; /2 - заглушка; /3 - отборное устройство давления или разрежения по TK4-128-70; /4 - импульсная труба

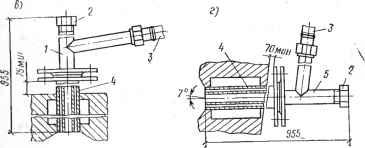

Рис. 74. Установка отборных устройств давления и разрежения на

газоходах

а -по TK4-3154-70 (измеряемая среда - запыленный газ; давление до 0,1 МПа)- б -то же, по TK4-3155-70 иа вертикальном газоходе; в -на горизонтальном газоходе по TK4-3156-70 (измеряемая среда - запыленный газ; давление до 0,1 МПа); г -то же, по TK4-3157-70 на вертикальном газоходе. / и 5 - отборное устройство по TK4-127-70, исполиеиия 1 и 2; 2 - заглушка; 3 - импульсная труба; 4 - обсадная труба

При измерении давления агрессивных сред отборы давления должны иметь разделительные сосуды, которые устанавливают как можно ближе к отборным устройствам. Заполнение сосудов разделительной жидкостью выполняется организацией, занимающейся наладкой приборов и средств автоматизации.

При измерении давления агрессивных и вязких сред могут также применяться отборные устройства с мембранным или специальным разделителями (рис. 78).. Разделители служат для предохранения чувствительных элементов - мембран, сильфонов, трубчатых пружин - от попадания в них полимеризующихся, кристаллизующихся, агрессивных или загрязненных сред. Измеряемое давление воздействует на мембрану и с пойощью разделительной жидкости передается чувствительному элементу прибора. При измерении давления нормальных сред применяются разделители типа PiM.
