ОБМ-1005, ОБМГн-10,06 ОБМВ-1006: ОБВ-ЮОй

ОБМ-1606. ОБМГн-1606. ОБМВ-1606, ОБВ-1606

<иео

мсп, всп, мтоп

модификации 270 мм

ЗтВ .JUL 05?

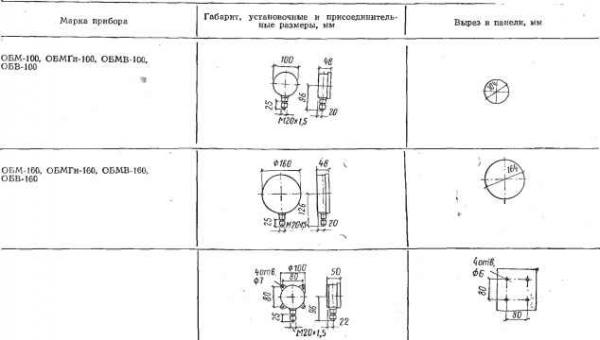

Марка прибора

Габарит, установочные и присоединительные размеры, мм

04-МСТМ, 04-МСС, 04-ВСС в круглом корпусе

МЭД (2306, 2308)

Вырез в панели, мм

МТС, MCC, МВСС, BBC в прямоугольном корпусе

ЭМК, ЭКМВ, ЭКВ

ВЭ-16Р

Примечание. I - утопленный монтаж; II - выступающий монтаж

ры серий ОБМ, ОБМГн, ОБМВ, ОБВ крепят четырьмя винтами М5 для корпусов диаметром 100 мм и Мб - для корпусов диаметром 160 мм.

Рис. 86. Фронтальное а) 1. кольцо (а) и пример 2 крепления манометров j (б)

1 - фланец кольца; 2 - лапка: 3 - хомут; 4 - болт с / гайкой; 5 - манометр; 6 -

4. Электроконтактные приборы серий ЭКМ, ЭКМВ, ЭКВ и ВЭ крепят так же, как и приборы серии ОБМ.

Технические манометры устанавливают непосредственно на трубопроводе (технологическом оборудовании) на горизонтальном

Рис. 87. Установка технического манометра на трубопроводе (технологическом оборудовании) до давления Ру= = 1,6 МПа и при температуре до 80°С (измеряемая среда - газ, жидкость) горизонтально (а)

и вертикально (б) 1 - манометр; 2 - трехходовой кран КТК; 3 - закладная конструкция ЗК4-45-70; 4 - трубопровод; 5 - прокладка 110X8; 5-соединитель НСВ-14ХМ20

(рис. 87,01, 88) ИЛИ вертикальном участке (рис. 87,6); на кронштейне, прикрепляемом к стене болтами, сваркой (на металлической стенке) или дюбелями на кирпичной и бетонной стене (рис. 89).

Манометры необходимо защищать от действия высокой температуры, не допуская нагрева прибора выше 60°С.

Пружинные манометры устанавливают в вертикальном положении, используя для соединения его с отборным устройством накидные гайки. У места отбора давления рекомендуется устанавливать отключающие вентили. При давлении среды, превышающем 0,3 МПа, и длине соединительной линии более 3 м установка вентиля обязательна.

Соединительные линии к приборам прокладывают так, чтобы исключить образование газовых мешков (при измерении давления жидкости) нли гидравлических пробок (при измерении давления газа).

В случае необходимости при измерении давления жидкости в верхних точках устанавливают специальные газосборники, а при измерении давления газа в нижних точках - влагосборники.

Продувают соединительные линии и приборы либо через трехходовые краны (см. рис, 87), либо через свевдальние продувочные

линии. Перед включением манометра в работу трехходовой кран перед прибором необходимо закрыть до заполнения соединительной линии остывшей жидкостью.

Рис. 88. Установка технических манометров с кольцеобразной сифонной трубкой на горячих трубопроводах (технологическом оборудовании)

а -с трехходорым краном типа КТК (до давления Ру=1,6 МПа и прн температуре до ЮСГС); б -с трехходовым краном типа 1014.00Б (до Ру=20 МПа н при температуре до 450°С); е -с двумя вентилями - ВИ-15 (до у = = 16 МПа и прн температуре до 120°С) и ВВД-/а (до Ру = 16 МПа и при температуре до 400°С). / - манометр; 2 - трехходовой кран; 3 - кольцеобразная труба; 4 - закладная конструкция ЗК4-47-70; 5 - трубопровод; 6 - легко снимаемый изоляционный слой

При измерении давления неагрессивной жидкости или газа при температуре среды более 80°С либо при наличии колебаний давления среды приборы, монтируемые непосредственно на технологических аппаратах и трубопроводах, снабжают защитными кольцеобразными или петлеобразными сифонными трубками (см. рис. 88).

При температуре менее 80С при отсутствии колебаний давления среды (см. рис. 87) установка таких защитных трубок не обязательна.

Для установки манометров Проектмонтажавтоматикой разработаны типовые монтажные чертежи, номера которых по типам приборов приведены в табл. 199.

199. Номера типовых монтажных чертежей для установки манометров

Приборы для измерения расхода и уровня. В качестве местных измерительных приборов расхода и уровня применяют дифмано-метры. К дифманометрам с помощью соединительных трубных линий подается перепад давления от первичного измерительного преоб-

Рис. 89. Установка технического маномет' ра на стене

1 - манометр; 2 - кронштейн; 3 - трехходовой кран; 4 - болты или дюбеля

разователя (сужающего устройства при измерении расхода или уравнительного сосуда при измерении уровня), значение которого содержит однозначную информацию о значении измеряемого параметра.

При одиночной установке дифманометры монтируются на полу (на типовых стойках) или на стене (на кронштейнах), при групповой установке - на типовых стативах рамной конструкции. На рис. 90 дан пример одиночной установки дифманометра типа ДП-710 по ТМ4-66-73 при подводе импульсных труб сверху. Размеры Н, h. Hi и hi выбираются по таблице TiK4-66-73 (в Справочнике не приводится) н зависимости от перепада дифманометра.

На рис. 91 показан вариант групповой установки дифманометра типа ДСС-710Н по ТК4-3056-69 при подводе импульсных труб снизу.

При установке дифманометров необходимо правильно выполнять его Трубную обвязку, так как от этого в значительной мере зависит

точность показаний приборов. В типовых чертежах на установку дифмаиометров трубная обвязка унифицирована и изготовляется по ТК4-3412-73 . . . ТК4-3417-73.

Рис. 90. Одиночная установка дифманометра ДП-710 по ТК4-66-73

о - на полу; б - на стене. / - дифманометр; 2 - обвязка по TK4-3414-73; 3- обвязка по ТК4-3415-73

Расстояние L между приборами при групповой их установке (см. рис. 91) выбирается по ТК4-514-69.

Номера типовых монтажных чертежей для установки дифмаиометров приведены в табл. 200.

Местные измерительные преобразователи. В качестве местных измерительных преобразователей наиболее широко используются приборы-датчики системы ГСП. Они преобразуют входные сигналы различной физической природы, поступающие от первичных измерительных преобразователей, в унифицированные сигналы постоянного или переменного тока и пневматические сигналы 0,02-0,1 МПа.

Местные преобразователи, так же как и местные измерительные приборы, устанавливают на конструкциях как одиночной, так и групповой установки. 1

Датчики системы ГСП имеют унифицированный узел крепления, что упрощает их монтаж и повыщает индустриализацию работ при' их установке.

Типовые монтажные чертежи для установки приборов-датчиков системы ГСП для измерения и регулирования давления, разрежения, расхода и уровня приведены в табл. 201.

Типовые чертежи обвязки разработаны в соответствии с РМ4-23-72 Схемы трубных проводок для измерения давления, расхода и уровня . Принципиальные схемы обвязок приведены в табл. 202.

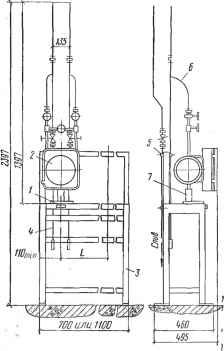

Рис. 91. Групповая установка дифманометра ДСО-710М по ТК4-

3056-69 / рамка для надписей (крепление по ТК4-521-69); 2 - дифманометр; 3 - рама по ТК4-546-69; 4 - труба 14Х 2-20 (ГОСТ 8734-75); 5 - скоба СО-14 по ОН14-240-64; 6 - отвод по ТК4-494-69; 7 - подставка по TK4-S42-69

200. Номера типовых монтажных чертежей для установки дифманометров
