Главная » Монтаж приборов 1 ... 34 35 36 37 38 39 40 ... 51 If A A-A 0SO  109. Штепсельная розетка РШР-1  Рис. по. Изоляторы а - ТФ; б - ВВОДНЫЙ; е - трех-шейковый РФО; г - ТСМ    Глава 19 ИЗДЕЛИЯ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ СВЯЗИ Для крепления проводов иа опорах и изоляции линии связи используют фарфоровые изоляторы типа ТФ (телефонные, рис. ПО,а) и РФ (радиотрансляционные). При оборудовании вводов цепей применяют вводные изоляторы (рис. 110,0). Для устройств ответвлений на линиях радиотрансляционных сетей нашли применение трехшейковые фарфоровые изоляторы типа РФО (рис. flO,e). Допускается также использовать стеклянные (из малощелочного стекла) изоляторы типа ТСМ (рис. ПО, г). Типоразмеры изоляторов приведены в табл. 249. Изоляторы иа опорах крепят стальными крюками типа КН (изоляторы низкого напряжения) и КР (изоляторы радиоатраисляцион-ных сетей). Типоразмеры стальных крюков приведены в табл. 250. Телефонные цепи, подвешенные иа траверсах, скрещивают в про-летах иа подвесных крюках (табл. 251). 249. Изоляторы
250. Стальные крюки
Тип КПС-12 Knclil КПС-20 251. Подвесные крюкп Эскиз Размеры, мм т 215 267 290 299 58 72 83 85 Масса, кр 22 25 28 М12 М16 MI8 М20 0,327 0,664 0,921 1,206 Масса, кг   275 322 345 58 72 83 85 120 122 125 128 М12 Ml 6 М18 М20 0,405 0,753 1.033 1.304 Примечание. КПС - для стальных траверс. КПД - для деревянных. Для скрещивания телефонных цепей, подвещенных на крюках, применяются кронштейны (табл. 252). Для скрещивания проводов телефонных цепей из цветного металла при расположении их на деревянных траверсах применяются 252. Кронштейны для скрещивания проводов
накладки типа НД (рис. 111), а при расположении на стальных траверсах (рис. 112) - накладки НС-5 (для линий со стальными траверсами из угловой стали 50X50X6 мм) и НС-6 (из угловой стали 63X63X6 мм). В качестве линейных крепежных деталей используют двухздлто-вые (табл. 253) и трехболтовче зажимы (рис. ИЗ).
Рис. 111. Накладка для скрещивания проводов из цветных металлов, подвешенных на деревянных траверсах по 20
Рис. 112. Накладки НС-5 и НС-6   Рис. из. Двухболтовый {а) и трехболтовый {б) зажимы 253. Двухболтовые зажимы
 \5ommwo irli t  Рис. 114. Стальные j траверсы к - четырехштырная; - восьм1 тырная 2500
ffff/nff. 0 17 Ш 500 200 500 500 200, -----2500----- Рис. 115. Деревянная восьмиштыр-ная траверса Подвешивая провода на линиях ГТС, пользуются четырех- и восьмиштыриыми стальными траверсами (рис. П4). Для подвешивания проводов на линиях дальней связи используют восьмиштырные деревянные траверсы (рис. 115). К опорам деревянные траверсы крепят подкосами (рис. 116). Для установки изоляторов на траверсах воздушных линий связи применяют стальные штыри (рис. 117, табл. 254). Рис. 116. Подкос для деревянной траверсы  а   Рис. ,117. Стальные штыри а - для деревянных траверс; б - для стальных траверс 854. Стальные штыри
Для соединения медных и биметаллических проводов на воздушных линиях связи применяют медные трубки (табл. 255), а для соединения сталеалюминиевых - алюминиевые (табл. 256). 255. Медные соединительные трубки
256. Алюминиевые трубки ъ
Контрольные и кабельные опоры линий связи оборудуются стальными ступенями (рис. 118), а полуанкерные кабельные опоры -кабельной площадкой (рис. 119).
Рис. 118. Ступень для кабельных опор го . 300 го   Рис. 119. Кабельная площадка Рис. 120. Стойка типа РС1 (габарит 0,8) с приваренной траверсой 257. Стойки для подвешивания проводов
Примечания: 1. Для линий типов О и Н допускается изготовлять стволы стоек типа PCI длиной 1300 мм из труб с наружным диаметром бб,ь мм и толщиной стенки 2,8 мм нли из труб с наружным диаметром 32 мм и толщиной стенки 3 м. гтпя ЛИНИИ (О, Н, у и ОУ) определяется по ч. I Правил строитель- Связь 19 воздушных лнннй связи и радиотрансляционных сетей (М.,
Для подвешивания проводов радиотрансляционных сетей применяют стойки (рис. 120, табл. 257). Для установки стоек типа PC на крышах зданий, имеющих уклон, применяются копыта (табл. 258). Для регулировки натяжения оттяжек стоек используют винтовую стяжку (рис. 121).
Рис. 121. Вин-тдвг стяжка Рис. 122. Кронштейн для кабельного колодца и шахт о - кронштейны; б - консольный болт; в ерш Глава 20 ИЗДЕЛИЯ ДЛЯ ТЕЛЕФОННЫХ КАБЕЛЬНЫХ КОЛОДЦЕВ Для крепления кабельных консолей в телефонных колодцах и шахтах применяются кронштейны типа ККП (рис. 122, табл. 259). При укладке кабелей в кабельных колодцах и шахтах используют коисоли типа ККЧ (рис. 123, табл. 260). 259. КронштеВвы типа ККП длв телефонных колодцев н шахт

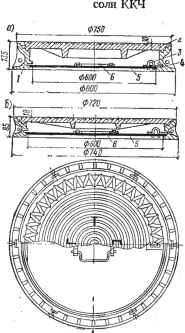

Кабели в коробках телефонной канализации крепят консольными крюкамв (рис.124). Телефонные кабельные колодцы и коробки телефонной канализации закрывают чугунными люками типов Т (тя- Рис. 123. Кабельные кои-желы), устанавливаемыми иа проезжей   Рис. 124, Консольный крюк ККТ Рис. 125. Тяжелый fa) и легкий (б) люки 31 скоб 7 Р' РЬшка; J - скооа; 4 - планка запооа-в - ввясияя крышка; 6 ~ ручка
|
