части улиц, и Л (легкие) - на тротуарах. Люки имеют две крышки, одна из которых (внутренняя) снабжена запором (рис ,125).

Рис. 126. Металлическая манжета для соединения асбестоце-ментных труб

- труба; 2 - манжета из кровельной стали; 3 - бандаж; 4 - цементный раствор

Для соединения асбестоцементных труб при строительстве телефонной канализации применяются металлические манжеты (рис. 126) и полиэтиленовые муфты (рис. 127).

Рис. 127. Полиэтиленовая муфта для соединения асбестоцементных труб а - полиэтиленовая муфта; б - стык двух труб

При прокладке трубных проводок для защиты от механических повреждений кабелей и проводов связи используются такие же монтажные изделия, что и при монтаже электрических проводок в трубах к приборам и средствам автоматизации (см. гл. 4).

Раздел VI РУЧНЫЕ МАШИНЫ, ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

. Глав а 21

РУЧНОЙ ИНСТРУМЕНТ

21.1. Инструменты и приспособления для кабельных работ. При

производстве кабельных работ применяются контрольная штанга, пневмоканалопроходчик, винтовая палка, ключи для проталкивания винтовых палок и другие инструменты и приспособления, изготовляемые Главмонтажавтоматикой и трестом Мостелефонстрой (табл. 261).

261. Инструмент н приспособления для Еабельных работ

Наименование

Эскиз

Назначение

Контрольная штанга

Для правильного сопряжения асбесто* цементных труб прн строительстве трубопровода

Пневмоканалопроходчик

Для заготовки канала

Винтовая палка ТУ-45-67-72

Наконечник для винтовой палки ТУ 45-67-72

-isr

Навинчивается на конец палки, продвигаемой по каналу трубопровода

Нанменованне

Назначение

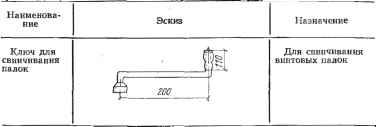

Ключи для проталкивания винтовых палок

Воронка для извлечения винтовых палок

Для облегчения проталкивания палок в канал трубопровода

Для извлечения из канала свинтившихся винтовых палок

Щетка для прочистки каналов

Для удаления из канала трубопровода мелкого мусора и грунта

Совок

Для очистки провода при большой засоренности канала грунтом

Пробный цилиндр

Для проверки нс-правностн канала трубопровода

Металлическое колено

Для выгибания кабеля при затяжке в трубопровод

Наимеиование

Назначение

Предохранительная втулка

Для предохранения оболочки кабеля от повреждения при затяжке в канал трубопровода

Кабельные чулки

Для соединения кабеля с тяговым канатом лебедки: а) концевой; б) сквозной; в) разрезной

Карабин

Для соединения каната с .металлическим чулком

тор

Компенса-

Для защиты кабеля от действия крутящего момента, возникающего при натяжении каната. Подключают с помощью карабина

Металлическая лестница ТУ 36-1244-72

Для работы в телефонных колодцах и коробках

Домкрат кабельный* ТУ Г272-46

Для подъема и удержания на весу барабана с кабелем илн проводом при их прокладке

Изготовляется Главмонтажавтоматикой, остальные - трестом Мостеле-фонстрой.

Кроме того, при производстве кабельных работ используются:

1) ручная переносная лебедка РУЛ-1,5, ТУ Минсвязи 45-1250-71;

2) отвертка с диэлектрической ручкой, ГОСТ 21010-75;

3) монтерский нож НМ-Й (изделие Главэлектромонтажа);

4) паяльная лампа 0,5, ТУ Минсвязи 45-343-72;

5) деревянный молоток, ГОСТ 11042-72;

6) сменные отвертки с лопаткой шириной 5 мм, длиной 175 мм и с лопаткой шириной 7 мм ГОСТ 17199-71;

7) шлямбуры диаметром 50 и 80 мм, ТУ Минсвязи 45.501-72;

8) вентилятор;

9) манометр до 2,5 ат с делением 0,05, ГОСТ 8625-69;

10) стальные канаты диаметром 11 и 16 мм, ГОСТ 3067-74;

11) пеньковый канат диаметром 25 мм, ГОСТ 483-75*;

12) разметочный шнур длиной 15 м, ГОСТ 5107-70;

13) рулетка 20 м, ГОСТ 7502-69;

14) универсальные плоскогубцы ПИР-1, ТУ Минсвязи 45-426-72;

15) боковые кусачки КИР-1, ТУ Минсвязи 45-346-72.

21,2. Ииструмеиты и приспособления для строительства воздушных линий связи. При прокладке воздушных линий связи для очистки бревен от луба и от коры, для вытягивания проволоки, соединения проводов и других операций применяют инструмент и приспособления, показанные в табл. 262.

Кроме того, при строительстве воздушных линий связи применяются:

1) плоскогубцы с медными вкладышами, ТУ Минсвязи 45.426-72;

2) универсальные неизолированные плоскогубцы ПИР-1, ТУ Минсвязи 45.426-72;

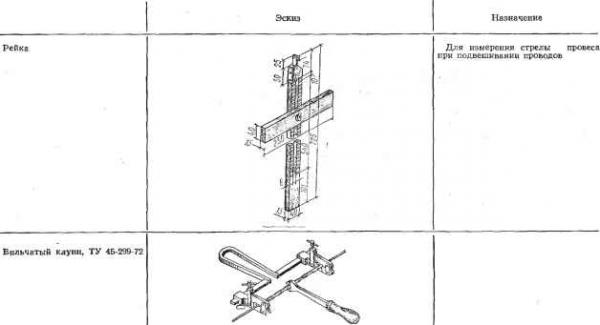

262. Инструмент и приспособления для строительства воздушных линий связи

Наименование

Эскиз

Назначение

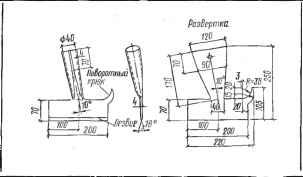

Окоровочная лопата

Для снятия коры с бревен

Струг

Для очистки бревеи от луба

Нанменованне

Эскиз

Назначение

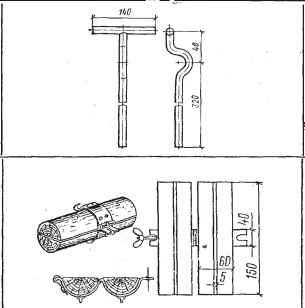

Ключ для завертывания крюков, МРТУ 45-267-63

Для завертывания крюков на опорах

Деревянный зажим

Для вытягивания сталеалюминие* вой проволоки

Тамбур одноместный

Для размоткн линейных проводов

Приспособление для регулировки четыре проводов, ВТУ 513-59

Для одновременной вытяжки и регулировки четырех проводов

Наименование

Для соединения проводов из цветных металлов при помощи специальных трубок

Клещи для термитной сварки проводов, ТУ 45-75-72

Для термитной сварки стальиыя

проводов

Примечание. Изготовляются трестом Межгорсвязьстрой.
