ными чертежами. Магистральные полосы к верхним угольникам рядовых каркасов АТС-54 и к угольнику, установленному на стене, крепят сквозными болтами, проходящими через фигурную накладку, скрепляющую две параллельные полосы, и через отверстие в верхнем угольнике рядового каркаса.

С обеих сторон каркасов рядов АТС-54 к верхним рядовым угольникам крепят швеллеры из тонкой листовой стали, в одном из которых со стороны главного прохода прокладывают сигнальные, зуммсрные и индукторные провода, а в швеллере противоположной стороны рядов прокладывают провода рядового освещения. В промежутках между швеллерами все рядовые каркасы скрепляют между собой металлическими полосами в соответствии с рабочими сборочными чертежами.

Каркасы рядов УАТС-49 с обеих сторон по верху рядовых угольников скрепляют магистральными угольниками, наглухо вмазываемыми в подготовленные заранее гнезда на одной из стен, илн крепят сквозными болтами к настенному угольнику.

Металлические конструкции АТС-54, выпускаемые промышленностью без отверстий, крепятся специальными зажимами (струбцинами) с зажимными болтами и накладками.

Сборка и установка желобов на металлоконструкциях. При сборке и установке рядовых и магистральных желобов руководствуются планом расположения желобов в проекте и ведомостью комплектации на желоба и крепящие детали.

Рядовые желоба в автоматных залах АТС шаговых и координатных систем собирают на месте монтажа в таком порядке:

а) для АТС-54 - из полос и передвижных плоских скалок, скрепляемых соединительными П-образными скобами с винтами заклинивания посекционно на каждый ряд, причем расстояние между плоскими скалками определяется чертежами каждого ряда в отдельности; собранные рядовые желоба устанавливают и закрепляют над каркасами рядов по проекту;

б) для УАТС-49 -из отдельных скоб-скалок, закрепляемых винтами к верхнему угольнику каркасной рамы и связываемых с монтажной стороны ряда продольной металлической полосой отдельными винтами к каждой скобе-скалке; вертикальные части скоб с лицевой стороны ряда используются для прокладки проводов рядового питания;

в) для АТСК-100/2000 - секция рядового желоба собирается из двух несущих держателей, при этом предварительно на каждый держатель устанавливают скалку с направляющей, которую крепят к держателю двумя болтами; скалки скрепляются между собой двумя рядовыми полосами, на которых устанавливают держатели (крючки) для крепления щитов. Между основными скалками устанавливают дополнительнз'ю скалку, которую крепят к рядовым полосам на расстоянии 250 мм от основных скалок. Собранные секции рядового желоба устанавливают на стативы и крепят к ним болтами. Отдельные секции рядового желоба соединяются между собой при помощи четырех скоб с двумя винтами.

Магистральные желоба (сварные или сборные) устанавливают согласно плану расположения желобов по проекту:

а) на АТС-54 - крепят на стержнях к рядовым желобам каждого ряда специальными П- и Г-образными скобами, а к магистральным соединительным полосам - крюкообразными болтами;

б) на УАТС-49 - на специальных кронштейнах - опорах из по-

п^гпвого н^елеза, закрепляемых к верхнему угольнику каждого пяпово-о каркаса струбцинами с зажимными винтами; \ на АТСК-100/2000 - собирают по секциям из отдельных дета-при причем секции собирают двух длин: 1200 и 1600 мм, в которых тстанавливают соответственно 6 и 7 скалок. В зависимости от числа концов кабеля ставят скалки высотой ПО или 215 мм. Секция желоба собирается из четырех полос, попарно скрепляемых между собой скобами с болтами. Скалки к магистральным полосам крепят специальными замками. Желоба крепят над каждым рядом к рядовому желобу при помощи держателя и двух скоб с болтом.

Магистральные желоба, проходящие через свободные помещения, а также в местах с больщими пролетами крепят к потолку на под)весках согласно рабочим чертежам. Вдоль стены желоба устанавливают на закрепленных в стене кронштейнах из угловой стали. Отдельные секции магистральных желобов скрепляются между собой специальными соединительными планками с болтами.

Проверка правильности установки каркасов. Вертикальность установки каркасов проверяют отвесом в двух взаимноперпендику-лярных плоскостях. Допустимое отклонение, измеряемое у основания, не должно превышать 2 мм.

Горизонтальность угольников каркаса проверяют стальной линейкой длиной не менее й м. Допустимое отклонение не более 2 мм на 1 м и не более 10 мм на всю длину ряда.

Исправляют отклонения, подкладывая четырехугольные шайбы между тумбой (подставкой) и нижним угольником ряда.

Установка стативов и промщитов выполняется согласно плану расположения оборудования.

Поднимать и переносить стативы можно только за боковые угольники, запрещается дотрагиваться при переноске за коммута- цию стативов или за многократное поле стативов ГИ-ЛИ. Устанавливают стативы в каркас ряда 2-3 человека в зависимости от массы отдельного статива.

При креплении стативов АТС-54 к каркасу ряда с помощью струбцин до установки стативов необходимо разметить рядовой каркас по чертежу проекта.

Перед установкой стативов АТСК-100/2000 к ним тремя болтами крепят подставки; стативы устанавливают на расстоянии 10 мм друг от друга и крепят между собой внизу и вверху болтами.

24.3. Монтаж телефонных аппаратов. Современные телефонные аппараты классифицируют по различным признакам:

по способу питания микрофонов - аппараты местной батареи МЬ и аппараты центральной батареи ЦБ (рис. 131);

Рис. 131. Принципиальная схема электропитания микрофонов телефонных аппаратов

ЧшТ батареи

б-от центральной батареи <цб)

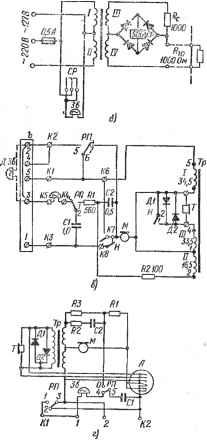

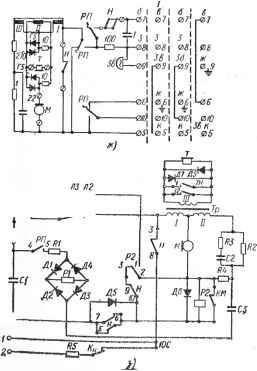

Рис. 132. Принципиальная схема телефонных аппаратов отечественного производства

а - БАГТА-МБ; б - АМТ без кнопки вызова спецслужб с номеронабирателем без блокирующего устройства; в - ТббСа; г ~ то же, что и б. но с блокированным номеронабирателем; д- ТА-68; е - телефон-автомат

АМТ-69; ж-аппарат ТАСТ-70; S - тревожная сигнализация телефонов-автоматов. / - нормальное включение; -- включение через блокиратор; / - Иключеиие по схеме директор

по типу станций, в коте рые включены аппараты, - аппараты РТС и аппараты АТС с номеронабирателем (рис. 132, ;133);

по распределению разговорных токов в схемах аппаратов- аппараты с переменными схемами, с местным эффектом и противо-местные;

по месту и условиям применения - общего применения, с ~ усилителями приема и передачи или только приема, громкоговорящие, с тастатурным (кнопочным) набором, специального назначения: корабельные, шахтные и т. д.;

по конструкции - настенные, настольные, комбинированные или унифицированные, переносные.

Наиболее распростра-иепы на телефонных сетях общего пользования настольные прспивоместные телефонные аппараты АТС, основными узлами которых являются телефон, микро-

И РП

фон (микротелефон) трансформатор, номеронабиратель, рычажный переключатель, звонок, телефонная розетка и шнуры. Некоторые аппараты АТС оснащены помимо того фриттером и автоматическим регулятором уровней передачи, приема и местного эффекта.

Любая сжема телефонного аппарата АТС состоит из коммута

- , J , л

IS 4ZH

Зот

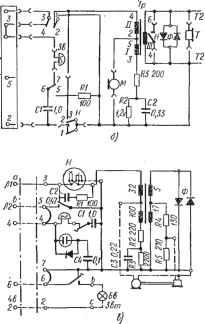

Рис. 133. Принципиальные схемы телефонных аппаратов, поставляемых из социалистических стран

я - Астра (ПНР): б - Вариант (ГДР); в - Яскер (ПНР); г -ТА-ЗЮО (ВНР)

м iHHS ннгг 11

ЗВ I

цйонно-вызывной части и разговорной части. Основные элементы коммутационно-вызывной части аппарата - рычажный переключатель, номеронабиратель и звонок. Основные элементы разговорной части - телефон, микрофон, трансформатор и балансный котур.

Помимо телефонных аппаратов сейчас находят широкое применение и другие абонентские оконечные устройства-г-концентраторы, автоответчики, автосекретари, автонаборы, микротелефонные трубки и телефонные гарнитуры, а также приставки дублирования сигнала вызова.

Концентраторы совмещают в одном устройстве несколько телефонных аппаратов, что позволяет не загромождать рабочее место абонента.

Автоответчики, используемые для передачи по телефонным линиям ранее записанной программы, нашли распространение во всех от-. раслях народного хозяйства, особенно в справочных службах.

Автосекретари применяются как для передачи по телефонным линиям ранее записанных программ, так и для записи поступающей по телефону информации во время отсутствия абонента на рабочем месте.

Автонаборы осуществляют автоматический вызов любого абонента, номер которого заранее запрограммирован в данном устройстве (рис. 134).

jfunap АТС

Te/ieqioHHtu блок

Усилитель приема

Генератор инпульсоБ

Блои мешсе-

Счетчин импульсоб

Блок иомматаааа а кодиродания

Счетчиц серий

Ьлон запуска

блон питания

Блок быипючеиия

СетбЧ27/г20В

1-ис. 134. Функциональная схема Автоиабора-24

Микротелефонные трубки и гарнитуры используются при производстве различных по характеру пусконаладочных работ на предприятиях в качестве переговорных устройств с питанием от местных источников тока.

Во всех телефонных аппаратах, микротелефонных трубках и гарнитурах используются микрофонные капсюли типа: МК-Ю-НО -

низкоомные, применяемые на очень коротких телефонных линиях; МК-Ю-СО - среднеомные, применяемые на коротких телефонных линиях; МК-Ю-ВО -высокоомиые, применяемые на длинных телефонных линиях.

Кроме того, промышленность серийно выпускает более совершенные капсюли МК-16.

На рис. 135-138 представлены варианты включения наиболее распространенных телефонных аппаратов в абонентские линии.

Рис. 135. Схемы включения телефонного аппарата Т-ббСа

- обычного; б - спаренного через блокиратор; в - параллельно по схеме директор-секретарь

Рис. 136. Схемы включения телефонного аппарата ТА-68

а - параллельно по схеме директор-секретарь ; б - спаренного через блокиратор. 1 - розетка основного аппарата; 2 -то же, дополнительного; 3 - розетка первого аппарата: 4 - то же, второго; 5 - блокиратор

При использовании телефонного аппарата в качестве обычйого включают его посредством двухжильного розеточного шнура и розетки РТ-2.

Спаренное включение аппаратов с использованием блокираторов осуществляется при помощи трехжильных розеточных шнуров и ро-

четок РТ-4 Спаренное включение с использованием диодных й диод-но-триодных приставок ДП-1 и ДТП-1 осуществляется так же, как и обычное включение аппаратов, но не с помощью розеток РТ-2, а посредством приставок, конструктивно выполненных в виде розеток (рис.139).

Если аппараты включаются в линию по схеме директор - секретарь , то при этом один из аппаратов считается основным, а другой - дополнительным.

Роз ешй

Серый БелшГ

Красный

Ann.) б) Лпп ?

О а 0 Q

J L.

Красный

го ли ООО

Рис. 137. Схемы включения телефонного аппарата ТАН-70

а - параллельно по схеме директор-секретарь ; б - спаренного через блокиратор: в - с дополнительным звонком; г - шнуров по расцветке

Используя клеммные перемычки в телефонных аппаратах, можно их звонковые цепи включить параллельно на оба аппарата или сигнал вызова сделать только на дополнительный аппарат.

24.4. Моитаж систем производственной громкоговорящей связи. К системам производственной громкоговорящей, связи (ПГС) относится аппаратура, имеющая в своем составе усилительные устройства, громкоговорители и микрофоны. Системы ПГС используются в тех случаях, когда нельзя организовать непосредственную связь между отдельными рабочими местами или должностными лицами, размещенными на больших площадях или значительном отдалении друг от друга, с помощью обычных средств проводной телефонной связи,

К аппаратуре производственного назначения, применяемой в основном в цехах и на объектах, относятся ПГС-0,5, ПГС-1К, ПГСПЗ-120М, ПГС-59, ПГС-71 и др.

Для организации симплексной громкоговорящей Связи с избирательным вызовом между абонентскими постами на предприятиях с

высоким уровнем производственных шумов (80-100 дБ) в местах передачи и приема применяется аппаратура ПГС-59, рассчитанная на длительную непрерывную работу при колебаниях температуры окоужающего воздуХа от -10 до +40°С и относительной влажности до95% при -1:30°С.

В комплект аппаратуры ПГС-59 входят система ПГСИ-30 (производственная громкоговорящая избирательная связь на 30 постов) и до шести систем ПГСИ-10 (производственная громкоговорящая избирательная циркулярная связь на 10 постов).

т

/72 91Б

/II k\

С

О

Рис. 138. Варианты включения безобрывных розеток - типа РТБ и РТБК; б -штепсельных; Д -шнур телефонного аппарата

Состав оборудования аппаратуры ПГС-ЭЭ, масса и габарит отдельных ее элементов приведены в табл. 270. Структурная схема сети ПГС-59 показана на рис. 140.

Система ПГСИ-10 позволяет осуществить:

выборочную циркуляцию связь старщего системы с абонентскими постами;

А7Ж

Рис. 139. Принципиальные схемы блокиратора и диодных приставок

а - блокиратор УБ-5; б, в - диодно-триодныг приставки ДТП-) и ДТП-2; г - диодная приставка ДП-1

Пест старшею системе:

пгш-so

Пост старшею системы ПГСИ-10 №-h1

Абонентский

пост №1-г

систепы ПГСИЮ

Т

йбонеитский l j пост N4-10 системы ПГСИ-10

Пост старшего Системы ПГСИ-10 №-W-1

Абокентсиий

пост ыщ-г

систем ПГСИ-Ю

йбонеитский

постЫ-ШЮ системы ПГСИ-10

Рис. 140. Структурная схема сети ПГС-59
