270. Состав комплекта аппаратуры ПГС-59, габарит и масса элементов оборудования

двухстороннюю избирательную громкоговорящую связь старще-го системы с абонентскими постами;

поперечные избирательные громкоговорящие связи (не более 9) между абонентскими постами;

271. Число проводов и допустимое сопротивление провода в системе ПГС-59

* Д.ЧЯ организации каждой дополнительной (к мнннмальному числу) поперечной связи требуется один провод. ** В том числе два экрапироваинкг.

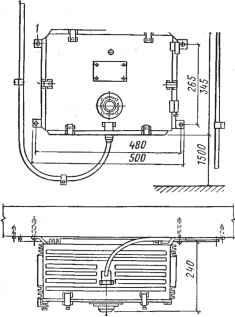

Рис. 141. Варианты установки приборов ПГС-1к

а - в облегченном сварном кожухе; б - в пылебрызгонепропицаемом корпусе. ; -болт М8Х130, шайба М8, гайка MS; 2 - кабельная скрепа, дюбель с волокнистым заполнением; 3 - дюбель М10Х15, гайка-шайба; 4-болт МЮХ Х130, шайба МЮ, гайка МЮ; 5 - линия пола

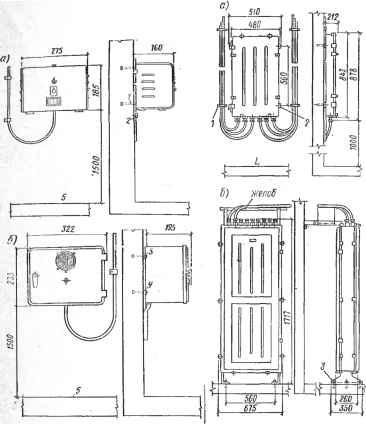

Рис. 142. Установка аппаратуры ПГС-59

а - релейного шкафа ПГСИ-Ю иа стене; б - релейного шкафа ПГСИ-30 на полу. / - скоба, дюбель с волокнистым заполнением; 2 -болт МЮХ130, шайба МЮ, гайка МШ; 3 - анкерный болт МШХЮ, шайба МШ, гайка МШ; L - линия пола

циркулярную связь любого абонентского поста со всеми постами данной- системы или постами других систем за счет соответствующего сокращения качества оевовиых внутрисистемных

связей.

nRvxr ПГСИ-30 позволяет осуществить: систе ы Роннюю избирательную громкоговорящую связь старшего vx каждым из абонентских постов; ,Z: Ьроннюю избирательную громкоговорящую связь старшего системы старшим системы ПГСИ-10;

Р®Ные связи абонентских постов между собой при условии, , ° р. ° Таких связей любого абонентского пульта не превы-

о ,!!,1,*ярную связь старшего системы со всеми включенными Поом Гостами.

вопственно5 °° освоен серийный выпуск аппаратуры произ-Jr f. й громкоговорящей связи типа ПГС-71, состоящей из же MorVT п систем - ПГСИ-ЗОм и ПГСИ-Юм, которые так-сеть пооич самостоятельно или совместно, составляя общую

Линии^°* ° громкоговорящей связи предприятия, поавило в' ° которым работает система ПГС-59, включаются, как МОГУТ быт о'плексную телефонную сеть цеха или предприятия, но мы и схем самостоятельными. Нормальная работа релейной схе-дов на учй^ сигнализации обеспечивается при сопротивлении прово- Метках сети, не превышающем значений, указанных в

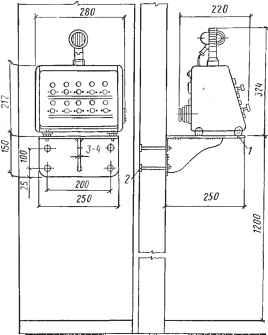

с. 143. Установка пульта ПГСИ-10 на кронштейне

/ -внит Щу2ь, шайба М4; 2 -гайка М8, шайба М8, болт М8Х1Ш (или анкерный болт)

табл 271. Сопротивление Двухпроводной разговорной цепи должно быть не более 200 Ом для системы ПГСИ-10 и не более 500 Ом для системы ПГСИ-30.

Монтаж двухсторонней громкоговорящей связи. Аппаратуру ПГС при креплении к стене устанавливают на такой высоте, чтобы микрофоны, встроенные в корпусе, были не ниже 1,5 м от уровня пола, а при установке этой аппаратуры на пультах или щитах управления механизмами, в будках операторов и т. п. высота от уровня пола составляет 1,3 м.

К бетонным и кирпичным основаниям- аппаратуру крепят анкерными болтами (рис. 141, 142), при этом в стене предварительно пробивают гнезда глубиной 70-150 мм с внутренним диаметром, обеспечивающим свободный проход разведенных концов болта до упора, после чего их замазывают раствором алебастра или бетона.

после затвердения раствора аппаратуру ставят на место и закрепляют гайками, подкладывая под них шайбы.

К деревянным основаниям аппаратуру крепят глухарями или болтами с гайками и шайбами. Глухари ввертываются в дерево на глубину не менее 30 мм. Крепление болтами осуществляется через с1свозные отверстия, просверленные в стене.

Рис. 144. Установка блока питания БП-21

/ - болт М10Х130, шайба МЮ, гайка МЮ

Аппаратуру ПГС, не имеющую специальных приспособлений для крепления в стене, устанавливают на столе (ПГСИ-10, ПГСЦ-10, ПГСП-30, динамический микрофон МД-55,- БП-21 и др.) Если ее все же требуется укрепить на стене, то изготовляют специальные кронштейны (рис. 143-144), к которым аппаратура крепится скобами и болтами. Кронштейны к стенам крепят способами, показанными на рнс. 145.

Релейный шкаф ПГСИ-30 устанавливают на полу (см. рис. 142). К бетонному полу его крепят анкерными болтами, которые заливают бетонным раствором, а к деревянному полу - глухарями. Кроме то-го, шкаф крепят стальным уголком к стене. Расстояние между задней стенкой шкафа и стеной не менее 0,8 м. Эксплуатационный проход между лицевой панелью шкафа и противоположным рядом аппаратуры или стеной не менее 1,2 м.

Релейный шкаф ПГСИ-Ю устанавливают на капитальных стенах (см. рис. 142).

Допускается крепить аппаратуру к металлокоистру1щиям в том случае, если при этом не нарушается их прочность. Крепить аппара-

Рие. 145. Варианты крепления динамических громкоговорителей Р-10 а -к кирпичной или бетонной стене; б - к металлоконструкциям

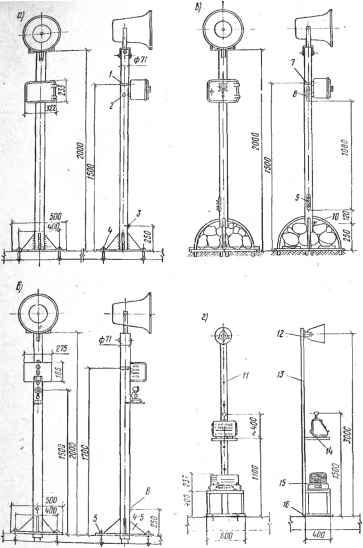

Рис. 146. Варианты крепления аппаратуры ПГС

а -крепление ПГС-1к на стойке; б -то же, иа открытой площадке; в -стойка переносного типа с ПГС-1к; г - абонентский комплект ПГС-59 на стойке. -гайка МШ, шайба МЮ, болт МЮХЗО, хомут; 2 -отверстие для ввода кабеля; 3, 6. Ю -болт заземления; 4 -гайка МЮ, шайба МЮ, болт МЮХ1Ю (или анкерный болт); 5 -гайка МЮ, шайба МЮ, болт МЮХ80 (или анкерный болт); 7 -болт М12Х120. шайба Ml2. гайка М12, болт М12Х30: о. J - плита иа 4 зажина; И - болт Мб, шайба 6 мм, гайка Мб, скрепа фасонная; i2 -болт МЮХЗО, шайба МЮ, гайка МЮ; /3 -стойка (швеллер №5); i -винт М4Х20; /5 -болт М8Х30, шайба М8, гайка М8; /6 -анкерный болт МЮХПО, шайба МЮ, гайка МЮ

туру непосредственно к металлоконструкциям неразъемными соединениями нельзя. Ее крепят болтами, головки которых привариваются к металлоконструкциям.

При креплении аппаратуры к металлоконструкциям на специальных кронштейнах (см. рис. 143) используют болты на заклепках и сварку.

На открытых плошадках, удаленных от стен, аппаратуру ПГС устанавливают на специальных стойках (рис. 146).

В комплексную телефонную сеть аппаратуру включают через оконечные распределительные устройства этой сети.

Соединительные провода к аппаратуре, (к клеммам, колодкам) подключают как показано на рис. 147. Причем один из проводов микрофона, кнопки и динамического громкоговорителя спаивают в

1220 В

т/гго в

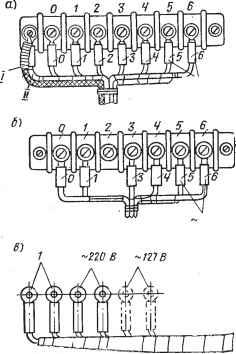

Рис. 147. Варианты расшивки и подключения сборного кабеля к клеммным колодкам аппаратуры ПГС

й -в облегченном сварном кожухе ПГС-1к: / - земля; Я -динамик, микрофон, кнопка; О,/- линия; 2-кнопка; 3 - микрофон; 4 - динамик; б -в пылебрызгонепроннцаеном корпусе ПГС-1к; О, /-линия; 3 -земля, динамик; 4 - динамик; е -прибор ПГСПЗ-120М: / - линия

провод в подводящем жгуте. На место папки надевают по-°* лорвиниловые или полиэтиленовые трубочки.

оконечная заделка кабелей и проводов показана на рис. 148.

При питающем напряжении 127 В подводящие провода включают на клеммы 5-6 (см. рис. 147 показано пунктиром).

К стенам соединительные провода и кабели крепят по технологии, изложенной в гл. 25.

Рис. 148. Варианты оконечной заделки кабелей и проводов

а - кольцом; б - пистоном; в - наконечником; / - полихлорвиииловая или полиэтиленовая трубка; 2 - место облуживаиия провода; 3 - изоляционная гильза; 4 -пистон для оконцевания; 5 -кабельный наконечник; 6 -место пропайки провода
