Прокладку кабелей на рядах ПИ-ЛИ начинают с умадки ранее заготовленных на шаблоне перемычек (блоков из пяти кабелей 21X3) между каждым стативом ПИ-ЛИ под рядовым желобом -и подшивают к скалке рядового >йелоба так, чтобы расшивка кабелей совпала с местом их включения на многократном поле статива ЛИ. Кабели, идущие от кросса к стативам ПИ (по 5 кабелей 21X2 на каждый статив ПИ), укладывают на рядовом желобе на пакете ранее уложенных перемычек ПИ-ЛИ. Все кабели вместе пришивают к скалкам рядового желоба и к скалкам на спусках с левой монтажной стороны стативов ПИ. Затем укладывают кабели, от выходов стативов ПИ к промщиту при этом на стороне ПИ кабели укладывают и пришивают с правой стороны, а на рядовом желобе - рядом с пакетом кабеля идущего от кросса.

На спусках к стативам ЛИ, ближним к стативу, должен быть кабель, монтируемый на 0-ю и 1-ю диады, а крайним - кабель, идущий на 8-ю и 9-ю декады. Кабель монтируемый на 0-ю и 1-ю декады многократного поля ГИ, размещают на рядовом желобе так, чтобы при спуске на статив он располагался ближе к стативу, а кабель, монтируемый на 9-ю и 0-ю декады, - последним, считая от корпуса статива.

При укладке кабеля в кроссе учитывают порядок включения кабелей ПИ и ЛИ (табл. 273).

273. Нумерация включения кабелей ПИ и ЛИ на штифтовых гребенках, рамках кросса и многократном поле ЛИ

Выкладку кабеля в кроссе по стрейфам начинают после того, как проложат весь пакет кабеля.

Завершив прокладку и выкладку всех кабелей, согласно кабельному плану в проекте проводят вязку - послойно или пакетом. Послойная вязка в основном применяется при большом числе слоев в пакете, а вязка пакетом.- когда в слое 3-5 кабелей и мало слоев.

При послойной вязке кабелей прокладывают первый и второй горизонтальные слои кабелей какого-либо пакета и вяжут, затем попарно прокладывают следующие слои с отдельной вязкой каждого слоя.

При пакетной вязке сначала прокладывают все кабели пакета, а затем приступают к вязке общего пакета. На пакетную вязку затрачивается больше времени, чем на послойную.

Вяжут кабели на каждой скалке желобов, в промежутке при переходе с магистрального желоба на рядовой и на спусках к оборудованию льняным крученым, заранее провощенным шпагатом диаметром 1,5 мм или провощенной капроновой нитью диаметром 0,8 мм. Вязку кабелей начинают от середины участка и ведут в оба конца при помощи плоских иголок (изготовленных обычно из ножовочных полотен) и специальных крючков. Прошивать пакеты кабе-

осторожно, чтобы не повредить иглой оболочку кабеля, лей нужно нарушать целостность оболочки крайних кабелей.

Кроме ?°о' бенности прокладки кабелей при монтаже координатных /-к^ 100/2000 Инструкцией по монтажу и электрическим провер-АТС К-100/Й000 рекомендуется вести внутристанционную про- niVv кабеля в такой последовательности.

Основные кабели, подходящие к стативам АИ, РИ, РСЛ, спуска-R середине статива (между рамками со штифтами) общим ство-пы и оаскладывают на штифтовых рамках; сборный кабель прокла-пывают с правой стороны штифтовых рамок П5, Об, П7, П8.

На стативах ГИ индивидуальные кабели прокладывают с левой гтоооны штифтовых рамок; при запараллеливании выходов направлений для ряда стативов ГИ в первую очередь угаадывают кабельные перемычки.

Кабель, проложенный в кросс, укладывают по стрейфам кросса с линейной стороны, где крепятся грозозащитные полосы, при этом ответвление каждого кабеля к соответствующей штифтовой рамке не должно перекрещивать отдельные кабели на спуске. На кроссе при подходе к штифтовым рамкам кабель выкладывают на горизонтальных полосах стрейфа и закрепляют перфорированной поливинилхлоридной лентой (К-226) на полиэтиленовую кнопку (К-227) или полоской - пряжкой.

25.3. Прокладка кабелей в напольных и подпольных желобах накрываемых сверху щитами, выполняется по деревянным рейкам сечением 30X25 мм. Расстояние между рейками на прямом участке пе более 200 мм; на поворотах желоба рейки устанавливаются по углам 30°. Укладывать кабель непосредственно на дно желоба нельзя.

При прокладке кабелей в желобах более тяжелые кабели располагаются внизу, а более легкие и однопарпые - наверху. Провода питания и сигнализации при этом прокладывают отдельными от основных кабелей пакетами. Рейки и внутренние стороны напольных и подпольных желобов дважды окрашивают масляной или эмалевой краской серого пвета.

Кабельные пакеты в напольных и подпольных желобах кроме пакетной вязш крепят металлическими скобами, изготовленными из листовой стали или жести толщиной 0,3-1 мм по форме и размеру пакетов. Под скобы подкладывают прессшпан. Скобы двумя шурупами с круглой головкой 3X25 мм крепят к деревянным рейкам. Края-прокладки из прессшпана должны выступать из-под скобы на 2 мм с каждой стороны. Крепить скобы гвоздями нельзя.

Скобы ставят не реже чем через две рейки; в промежутках между скобами пакет связывают провощенным шпагатом диаметром 1,5 мм или провощенной капроновой нитью диаметром 0,8 мм.

25.4. Прокладка кабелей по стенам. Там, где устройство металлических желобов нецелесообразно, допускается прокладывать небольшие пакеты и одиночные кабели, а также провода по стенам. Прокладка кабелей и проводов по степам должна выполняться по возможности параллельно карнизам, откосам, оконным и дверным проемам, различным архитектурным линиям внутри зданий.

Если на трассе прокладки встречаются препятствия (трубопроводы, металлоконструхщии, кабели большей парности, чем проклады-поепя прокладывают в штробе, пробитой под

ппнняп^ отдельным стативам коммутаторных установок и .одинарным ячейкам кросса кабель ведут по угольникам или поло-

сам, при помощи которых стативы и ячейки кросса крепятся к стене. Кабель в этом случае крепят металличесхшми зажимами, изготовленными из жести на месте монтажа.

Небольшие пакеты кабелей к стенам крепят металлическими скобами, изготовленными по форме пакета из листовой стали или жести толщиной 0,3-1 мм. Одиночные кабели и провода крепят к стене металлическими фигурными или пластинчатыми скрепами, применяемыми при прокладке по стенам обычных линейных кабелей связи. Расстояние между скобами (скрепами) на горизонтальных участках-- не более 300 мм. На поворотах кабелей скобы (скрепы) устанавливают в начале и в конце поворота.

К кирпичным или бетонным стенам скобы (скрепы) крепят шурупами с полукруглой головкой, которые ввинчиваются в предварительно установленные по трассе дюбеля с волокнистым заполнением, либо в пластмассовые дюбеля, либо в дюбеля с распорной гайкой. Исли таких дюбелей нет, допускается крепить скобы (скрепы) шурупами, ввинчиваемыми в проволочные спирали, заделанные в стене гипсом или алебастром. Для кирпичных и бетонных стен обычно используют шурупы размером 3X25 мм, а для деревянных отштукатуренных стен - размером 3X40 мм.

25.5. Монтаж кабелей на оборудовании проводной связи. Оборудование декадно-шаговой и координатной АТС, а также основное оборудование многих коммутаторных установок производственной связи и сигнализации размещается на стативах и пультах, смонтированных заводом-изготовителем. При монтаже АТС все стативы соединяются между собой непосредственно или через промежуточные щиты кабелем типа ТСВ, а зуммерные и индукторные провода - экранированными проводами по схемам и таблицам проекта. При монтаже коммутаторных установок производственной связи различного назначения пульты управления и стативы также соединяются между собой непосредственно станционным или линейным кабелем типа ТПП, ТПВ, а микрофонные и цепи переменного тока - отдельными проводами согласно схемам соединений проекта.

Заводской монтаж оборудования АТСК-100/2000 на стативах АИ, РИ, РСЛ заканчивается 100-контактными горизонтальными штифтовыми рамками, а на стативах - ГИ-120 - контактными вертикальными штифтовыми рамками. Счет штифтов рамок стативов АИ, РИ, РСЛ принят слева направо; на статнве ГИ - сверху вниз.

Заводской монтаж оборудования АТС-54 и, УАТС-49 заканчивается в основном на штифтовых рамках (вводных гребенках) типоразмеров 20X2, 20X4, 20X5, 22X2, 22X3 и т. д. На многократном поле стативов с ДШИ-ЮО внутристанционные кабели включаются в свободные от заводского монтажа штифты многократного поля с монтажной стороны. На многократном поле ШИ-И (УАТС-49) и ШИ-17 (АТС-54) штифты для включения внутристанционного кабеля находятся справа, с монтажной стороны статива.

Заводской монтаж оборудования многих коммутаторных установок производственной связи различного назначения также заканчивается в основном на штифтовых рамках, а на отдельных пультах и стативах - на штепсельных колодках, планках различной конст-РУ1ЩИИ со штифтами, клеммных колодках с винтами и т. п.

На промежуточных щитах и в кроссе декадно-шаговых и координатных АТС применяются съемные рамки со штифтами типоразмеров 20X2, 22X2, 20X3, 22X3, 20X4, 20X6, 20X8 и т. п.

г т групп штифтов в рамках принят при горизонтальном распо-ии слева направо, а при вертикальном - сверху вниз. Счет Лтов в группе ведется от короткого к длинному. Нумерация всех ятых штифтов, как правило, указывается в монтажных и принципиальных схемах, прилагаемых к оборудованию заводом-изготови-лем а также в рабочих чертежах, прилагаемых к проекту станции коммутаторной установки.

Форма разделки жил кабелей для подютючения к оборудованию должна предусматривать минимальное расстояние от места подключения жил до места снятия оболочки с кабеля и обеспечивать возможность проверки оборудования и монтажных соединений как в процессе монтажа, так и при эксплуатации.

В целях унификации форм разделки жил кабелей при подключении к однотипному оборудованию, а также для ускорения производства монтажных работ и улучшения их качества следует применять типовые шаблоны (рис. 149-151).

Рис. 149. Шаблон яля расшивки кабеля на многократном поле стативов ПИ

25.6. Разделка, зачистка, включение и пайка жил кабелей и проводов. Разделку концов кабеля типа ТСВ (табл. 274) ведут в таком порядке:

1. Снимают оболочку кабеля на требуемую длину, не допуская повреждения изоляции жил, развивают и обрезают алюминиевую или пластикатовую ленту.

2. Начиная с верхнего по-вива, разбирают жилы кабеля на группы (по три жилы - тройки, по две жилы - двойки) и в каждой группе скручивают концы жил, не допуская перекрещивания групп и раскручивания жил.

3. Если при разборке по группам концов кабеля (первые концы), предназначенных для монтажа без прозвонки жилы двух или нескольких групп окажутся разбитыми, то восстанавливают группы, прозва-нивая каждую жилу.

4. Жилы раскладывают по шаблону в соответствии с монтажной схемой данного оборудования, схемой монтажа внут-ристанционных кабелей, со счетом групп в рамке и штифтов в группе, а также со счетом ла-мелей многократного поля ШИ или ДШИ. При раскладке жил соблюдают порядок расположения пар или троек в слоях в определенном направлении от контрольной пары или тройки.

Рис. 150. Вертикальная часть шаблона для расшивки кабеля на многократном поле стативов ГИ, ЛИ (радиус изгиба 148 мм, диаметр штифтов 2 мм)

4=26 мм Ою горизонтальной плоскости шаблона)

Если при раскладке на одну штифтовую рамку необходимо уложить несколько одинаковых по числу пар кабелей, то перед раскладкой подрезают пучок жил с таким расчетом, чтобы длина жил одного кабеля отличалась от длины другого на 2-3 см.

На рамки со штифтами кросса и промщита жилы раскладывают без шаблона по отверстиям кабелейтора веером , без последующей прошивки ствола.

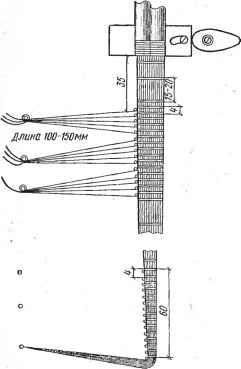

Рис. 151. 1 оризонтальиая часть шаблона для расшивки кабеля на многократном поле стативов ГИ и ЛИ

TovMuuecKafl характеристика телефонного станционного каоеля 274. Техническ,. у 14354-69*)

5. Разложенные на шаблоне жилы расшивают провощенными нитками № 00 с помощью латунной иглы (длина 90 мм, ширина 3- 5 мм и толщина 1,2-1,4 мм) с тщательно закругленным и суженным до 1,5 мм концом и гладкими ребрами (чтобы не повредить изоляцию жил).

Расшивку рекомендуется выполнять таким образом:

сделать первый узел около заделки;

положить нитку вдоль ствола жил и вторым концом с иглой сделать одни виток вокруг кабеля;

продеть иглу в образовавшуюся-петлю и плотно затянуть нитку узлом;

далее таким же способом вязать ствол кабеля через каждые 20 мм, а на учасп^е с ответвлениями - против каждого из них, располагая швы в сторону отводов жил;

расшивать запасные жилы отдельно, не смешивая их с остальными, на длину, позволяющую включиться при необходимости на самом удаленном штифте.

Раскладку и расшивку жил вторых концов кабелей ведут в порядке их расположения в косоплетке (после прозвонки) или в том порядаге, в каком проводилась раскладка жил первых концов кабелей.

При этом следует учитывать, что порядок раскладки пар (троек) второго конца кабеля на некоторых участках оборудования декадно-шаговых АТС не всегда соответствует порядку раскладки пар (троек) уже включенного первого конца того же кабеля (см. табл. 273).

В некоторых случаях раскладку жил по группам двойками или тройками выполнить нельзя ввиду того, что внутренний заводской монтаж разговорных цепей стоек или столов осуществлен на одних коротких или одних длинных штифтах рамки и при раскладке приходится развивать и ухмадьшать жилы а и Ь па соответствующие штифты согласно схеме.

Для облегчения монтажа концов кабельных соединений между стативами оборудования АТС-54 нужно соблюдать очередность монтажа, приведенную в табл 275.

При необходимости укладки расшитых стволов жил кабеля непосредственно на металлоконстру1{ции или при расшивке нескольких кабелей в один ствол - стволы и ответвления обматывают поливинилхлоридной лентой или лакотканью, начиная от края оболочки (с

275. Очередность монтажа концов кабелей, связывающих между собой стативы АТС-54

Монтируют в первую очередь (без прозванивания) первые концы. Монтируют во вторую очередь (с прозваннванием) вторые концы.

накладкой на нее ленты на 15-25 мм) и далее по стволу до места ответвления первой группы жил.

После расШивки жил кабеля проводят вторую прозвонку с целью выявить ошибки и устранить их до зачистки и включения.

Перед зачисткой жил по схемам уточняют порядок расположения проводов (а, Ъ и др.) на штифтах рамок внутреннего заводского монтажа оборудования.

На промщитах декадно-шаговых АТС и кроссах, где отсутствует заводской монтаж, при зачистке учитывают, что провод а включается на короткий штифт, провод 6 - на более длинный и провод с-на самый длинный штифт, расположенный у кабелейтора (при штифтовых рамках 20X3 и Й2ХЗ).

При зачистке жил принято соблюдать определенный порядок последующего включения жил по расцветке их:

на штифт рам1ш провода а включают обычно жилу с изоляцией любого цвета, кроме цвета изоляции жил, предназначенных для включения на штифты рамок для проводов b и с;

на штифт рамки провода Ь включают жилу с изоляцией белого цвета;

на штифт рамки провода с - с изоляцией красного цвета.

Прежде чем приступить к зачистке изоляции необходимо жиль! протащить в отверстия кабелейтора, а если рамки не имеют кабелейтора, то ствол расшитого кабеля закрепить непосредственно за рамку или детали каркаса оборудования. Кроме того, жилы закрепляют металлическим стержнем (шаблоном), предназначенным для создания запаса длины жил.

Жилы от поливинилхлоридной изоляции очищают боковыми кусачками, специальным пинцетом или монтажным ножом, стараясь не надрезать жилы во избежание их поломки. Изоляция с жилы снимается на 5 мм для вмючения жилы в штифт с ушком и на 10- 15 мм - при включении в штифты .(без ушка) способом закручивания (рис. 152).

До включения жил неооходимо проверить состояние полуды штифтов и при обнаружении дефектов (темная полуда, штифт облу-жен не полностью и т. п.), штифты следует заново вылудить.

-На стативах ПИ и многократных полях ЛИ-ГИ декадно-шаговых АТС жилы включают по 2-4 шт. из ствола и запаивают, потом включают и запаивают следующие 2-4 жилы и т. д.; временного крепления ответвлений стволов в этом случае не делают.

Рис. 152. Вариант включения жил на рамки промщита и кросса

в -без ушка; б -с ушком; I - шаблоны для создания запаса (металлический стержень d= =7-8 мм)

Жилы включают при помощи плоскогубцев с отточенными губками ( утконосы ) или специальных правилок.

Для включения в штифт с ушком жилу заводят слева (при вертикальном расположении плоскости штифта) или снизу (при горизонтальном расположении).

Для включения жилы в штифт без ушка зачищенный конец жилы закручивают на полтора оборота вокруг шейки штифта. Отсутствие изоляции на включенной жиле допускается не более 1 мм от места припайки.

Вариант включения жил в штифты с ушком стативов ПИ, ЛИ, ГИ при монтаже оборудования АТС-Ш показан на рис. 153.

Рис. 153. Включение жил в штифты с ушком без крепления отводов

о - иа стативах ПИ; б - на стативах ЛИ и ГИ

После включения паяют места присоединения зачищенных жил к штифтам. Пайка выполняется припоем марки ПОС-61, предварительно отлитым прутком диаметром 2 мм. В качестве флюса используется спиртовой раствор канифоли (на 1 л спирта 300 г канифоли). Назначение припоя--прочно соединить спаиваемые металлические поверхности; назначение флюса - растворить пленки окиси и защитить спаиваемые поверхности от окисления. Применять кислотные флюсы для пайки монтажных проводов и жил кабелей в устройствах проводной связи не рекомендуется.

Пайка должна быть ровная и блестящая, причем контур запаян- ого проводника должен быть виден. Матовая пайка получается при большом содержании свинца в припое, при перегреве паяльника или при длительиом-держании паяльника на контакте, штифте. Основные требования, предъявляемые к пайке,- прочность и хорошая электропроводность.

Пайка производится электрическим паяльником мощностью 60-60 Вт и напряжением 36 В, стержень которого должен быть заточен пирамидой и хорошо залужен припоем с использованием сухой канифоли. Необходимо обращать внимание на то, чтобы паяльник был достаточно прогрет, а стержень его не имел нагара. Нагар очищают куском сухой канифоли или нашатырем. Только при этих условиях можно получить качественную пайку.

Пайка проводится в такой последовательности:

включают в электрическую сеть паяльник; смазывают кисточкой, смоченной в спиртовом растворе канифоли, место включения жилы в штифт,

берут на конец стержня паяльника кусочек припоя (примерно 2 мм от прутка) и прислоняют на -1-2 с к штифту пока включенная жила не зальется припоем;

отводят стержень паяльника быстрым скользящим движением вдоль штифта отводе стержня паяльника в сторону вверх от штифта пайка получится неровной).

Веерная По окончании пайки выправляют жилы, жил на добиваясь однотипной формы изгиба и оди-

при или

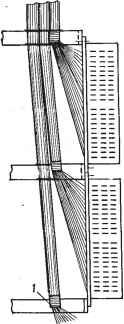

Рис. 154. раскладка

вертикальных рамках пакового расстояния между жилами. Зазор

промщита

/ - место снятия оболочки кабеля

между металлическими частями корпуса рамки и жилами не менее 2 мм. Форма выкладки жил на рамках показана иа рис. 154.

После пайки делают контрольную прозвонку.

25.7, Изготовление кабельных межстативных перемычек при моитаже декадно-шаговых АТС осуществляется, как правило, на монтажно-заготовительных участках.

В соответствии с кабельным планом на шаблоне делаются ка-

276. Длина концов кабелей для перемычек ПИ-ЛИ, см

бельные перемычки: типовой блок между стативами ПИ-ЛИ из 5 кабелей с числом троек 21 каждый, а между стативами ГИ - в каждом отдельном случае по проекту.

Длина кабелей для запараллеливания рядом расположенных стативов ПИ-ЛИ на оборудовании АТС-54 приведена в табл. 276. Каждый 63-жильный кабель в блоке расшивают на две декады: первый десяток троек расшивают для четных декад в верхней части блока, а второй десяток троек для нечетных декад в нижней части блока. Распределение кабелей по декадам в перемычках между стативами ПИ-ЛИ и между стативами ГИ указано в табл. 277.

277. Распределение кабелей по декадам в перемычках между стативами ПИ-ЛИ и ГИ

Номер кабеля

Номера декад в многократном поле

3 4 5

Концы кабельной перемычки (блока), включаемые в контакты многократного поля стативов ДШИ, расшивают на специальном шаблоне (рис. 155), позволяющем раскладывать жилы каждого кабеля сразу на четные и нечетные декады.

Для оборудования АТС-54, на котором запроектирована установка автоматической проверочной аппаратуры (АПА), жилы а в, с кабеля № 5 в блоке ЛИ-ПИ, подводимые на 9-ю декаду 9-го выхода, и жилы а, в, с кабеля Ws 5 в блоке ГИ, подводимые на 9-ю декаду 0-го выхода, отделяют и не расшивают с остальными жилами, а включают их в колодочки ППИ (проверочно-подключающего искателя на стативе ГИ).

На каждом кабеле делают две вязки (одну у заделки, а вторую-на 20 мм ниже) и раскладку жил начинают с 1-го кабеля 0-го выхода. От кабеля отделяют две группы троек, одну из которых раскладывают на четную декаду в верхней части шаблона, а другую -на нечетную декаду в нижней. Жилы а и b не раскручивают и протаскивают в одно отверстие шаблона. Таким же образом раскладывают жилы 1-го кабеля по остальным выходам: 9-й, 8-и, 7-й, 6-й, б-й и т. д.
