измерение переходного затухания между шнуровыми парами: одно измерение на каждые 500 номеров, причем переходное затухание на частоте 800 Гц должно быть не ниже 78,2 дБ (9 Нп). Прибор ИПЗ-3 или ИПЗ-4;

измерение сопротивления изоляции шнуровой пары из расчета две шнуровые пары на одну станцию; при этом сопротивление изоляции шнуровой пары должно быть не менее 10 МОм. Приборы ПКП-2М или ПКП-3.

Проверка качества прохождения соединений на станции заключается в установлении соединения между абонентами одной сотенной группы, а также между абонентами разных сотенных групп.

Необходимо установить 1000 соединений, при этом число непрохождений не должно превышать Б. На станциях, имеющих до 500 номеров, допускается уменьшить число контрольных вызовов до 500.

При определении качества межстанционной связи на пучках до 10 соединительных линий устанавливают по 20 вызовов через каждую соединительную линию, при этом допускается не более одного непрохождения. При наличии пучков соединительных линий от 10 до 20 число непрохождений должно быть не более 2%; через каждую соединительную линию также устанавливают до 20 вызовов.

Для определения качества связи при установлении входящих междугородных соединений к абонентам станции необходимо делать по 20 соединений через каждый комплект ВШКМ (ВШКМА), при этом допускается не более 0,Б7о непрохождений.

Глава 27 МОНТАЖ ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ

На многих промышленных предприятиях и в учреждениях применяется различная аппаратура тревожной электрической сигнализации, назначение которой - подача и прием сигналов тревоги в случае пожара, при появлении в окружающей среде отравляющих веществ выше допускаемой нормами концентрации, при проникании посторонних лиц, при аварийных ситуациях в местах добычи полезных ископаемых и т. д.

Аппаратуру тревожной электрической сигнализации по назначению подразделяют на устройства: пожарной сигнализации; охранной сигнализации; газоспасательной сигнализации; горноспасательной сигнализации и т. д.

В устройствах газоспасательной и горноспасательной сигнализации в основном используется аппаратура пожарной сигнализации промышленного изготовления.

Для подачи сигналов тревоги объекты оборудуют специальными извещателями и датчиками, линии оповещения от которых подаются в приемные станции или аппараты, устанавливаемые, как правило, в дежурных помещениях соответствующих служб предприятий и учреждений (пожарные депо, караульные помещения, газоспасательные и горноспасательные станции и т. д.).

Извещатели тревожной сигнализации бывают ручного и автоматического действия, причем последние, как правило, изготовляются для пожарной сигнализации.

Автоматические извещатели по принципу действия делятся на тепловые, реагирующие на повышение температуры выше допустимой; дымовые, реагирующие на появление дыма; световые, реагирующие на видимый огонь.

Автоматические извещатели могут быть смонтированы на одно-в-ременную работу с автоматическими пожаротушительными установками, включая их и одновременно посылая сигнал о пожаре на приемную с анцию. i

Для подачи сигналов тревоги на приемную станцию используются также электроконтактные датчики.

На рис. 157-159 представлены варианты принципиальных схем устройства пожарной сигнализации на объектах, оборудованных охранной сигнализацией при использовании концентратора, приемно-контрольных приборов, а также при круглосуточной работе пожарных извещателей.

-Ч^7У1-Ъ-

Рис. 157. Принципиальная схема устройства пожарной сигнализации на объектах, оборудованных охранной сигнализацией при использовании концентратора

а - при наличии свободных номеров в концентраторе; б - то же, при их отсутствии. / - автоматический пожарный извещатель; 2 - датчик охранной сигнализации проволочный; 3 - то же, контактный; / - на концентратор пульта централизованного наблюдения

Основные требования к монтажу, испытаниям и сдаче в эксплуатацию охранной и пожарной сигнализации изложены в Ведомственных технических условиях на монтаж, испытания и сдачу в эксплуатацию установок охранной и пожарной сигнализации (ВМСН-14-73 В/О Союзспецавтоматика).

Рис. 158. Принципиальная схема устройства пожарной сигнализации на объектах, оборудованных охранной сигнализацией при использовании приемно-контрольных приборов

-выносной элемент шлейфа; 2 - автоматический пожарный извещатель; 3 - датчик охранной сигнализации проволочный; 4 - то же, контактный; 5 - прн-емно-контрольиый прнбор; 6 - абонентский комплект; 7 - телефонный аппарат; / - на иульт централизованного наблюдения

в этих ТУ изложены основные требования для установок:

охранной сигнализаций, выдающей сигнал тревоги при попытке посторонних лиц проникнуть в защищаемые помещения;

пожарной сигнализации, выдающей автоматический сигнал тревоги от автоматических или ручных пожарных повещателей;

совмещенной охранной и пожарной сигнализации.

Рис. 159. Принципиальная схема устройства пожарной сигнализаций в помещениях, оборудованных охранной сигнализацией при круглосуточной работе пожарных извещателей

/ - датчик охранной сигнализации (проволочный); 2 - то же, контактный; 5 - приемно-коитрольный прибор; 4 - абонентский комплект; 5 - телефонный аппарат; 6 - автоматический пожарный извещатель; 7 - выносной элемент шлейфа; / - на пульт централизованного наблюдения

Работы ПО монтажу охранной и пожарной сигнализации разре-щается вести при наличии проектно-сметной документации, строительной готовности объекта, оборудования, кабельной продукции и материалов, предусмотренных проектом.

Монтажные работы выполняют в соответствии с технологическими картами. К монтажу допускаются приборы и аппаратура охранной и пожарной сигнализации, соответствующие проектной документации при наличии паспортов и другой эксплуатационной документации заводов-изготовителей и прошедщие входной контроль.

Места установки приборов и аппаратуры должны соответствовать проекту или акту обследования и требованиям эксплуатационной документации.

Монтаж датчиков охранной сигнализации типа ДМК можно вести скрыто (внутри блокируемых элементов) и открыто (на внутренней поверхности блокируемого элемента). Как при скрытой, так и при открытой установке датчик ДМК устанавливают на верхней части блокируемого элемента на расстоянии до 200 мм от вертикальной линии раствора. Узел постоянного магнита устанавливают на подвижной части блокируемого элемента (дверь, окно и т. п.), а узел магнитоуправляемого контакта -на его неподвижной части (дверная или оконная коробка и т. п.).

Оба узла устанавливаются вдоль блокируемого элемента параллельно друг другу с максимальным расстоянием между ними не более 8 мм.

Подключают магнитоуправляемые контакты к линии блокировки горячей пайкой (припой ПОС-30, ПОС-40). Запрещается подвергать узлы датчика ударам, а также изгибать выводы узла магнитоуправляемого контакта.

Монтаж датчиков охранной сигнализации марок ДЭК-2, ДЭК-3 проводится при устройстве блокировки на повреждение остекленных поверхностей, при этом на каждый блокируемый элемент уста-

навливают два датчика: верхний датчик - выше петли навески двери, а нижний -ниже ее; расстояние между датчиками не менее 500 мм.

Подводяшие проводники припаивают к ламели контакта и к ламели подвижного контакта (припой ПОС-30, ПОС-40). Кроме того, ламель подвижного контакта соединяют гибкой перемычкой с гайкой поршня. На ламели после пайки надевают полихлорвиниловые или полиэтиленовые трубки.

При блокировке деревянных элементов строительных конструкций на пролом ПО филенке дверного полотна скрытым способом прокладывается провод ПМВ с плошадью сечения 0,2 мм в борозде глубиной не менее двух диаметров провода. После прокладки всех проводов борозды скрытой проводки закрашивают.

При устройстве блокировки дверей на открывание с использованием датчиков ДМК или БК-1М и одновременном блокировании на пролом с помощью проводов ПМВ, а также во всех аналогичных случаях допускается выполнять гибкий переход со створок дверей на дверные коробки.

Блокировку остекленных поверхностей дверей, окон, витрин и т. п. выполняют бесконтактными электромагнитными датчиками Вибратор-1 устройства Сигнал-38 (КРС), ударными датчиками УКД-1, а также проводами ПЭЛ (ПЭВ) или алюминиевой фольгой или токопроводящей пастой. При этом к защищаемой поверхности датчики Вибратор-1 рекомендуется приклеивать.

Блокировку проводами ПЭЛ (ПЭВ) диаметром 0,1-0,12 мм или алюминиевой фольгой вьшолняют с внутренней стороны стекла наружной рамы по периметру стекла на % общей высоты от нижнего края на расстоянии 2-Ь им от края переплета.

В местах изменения направления прокладки проводов, а также в местах устройства выводов на стекло наклеивают облуженные латунные или стальные пластины - контрольные точки; через 4 ч после приклеивания пластин к ним припаивают провода ПЭЛ или ПЭВ. Напаянный на облуженные металлические пластины провод ПЭЛ или ПЭВ приклеивают на всем протяжении поверхности стекла клеем, который наносят ровным слоем поверх проводов ПЭЛ и ПЭВ на сухое стекло при положительных температурах воздуха. . Датчики охранной сигнализации УКД-1 устанавливают на защищаемой поверхности, как правило, горизонтально на % высоты, но не более 2 м от основания витрин и на расстоянии 200- 250 мм от края рамы, учитывая, что основание вкладыша датчика должно быть обращено к блокируемой поверхности.

Блокировку витрин шириной до 1,2 м осуществляют одним датчиком УКД-1, при ширине витрин 1,2-4 м-двумя датчиками, при ширине более 4 м - тремя.

К защищаемой поверхности датчики нужно приклеивать. В шлейф охранной сигнализации датчики включаются последоват&пь-но, способом горячей пайки.

Кроме рассмотренных типов датчиков охранной сигнализации, рекомендуется использовать такие устройства:

фотоэлектрическое устройство ФЭУП, основанное на инфракрасном излучении для блокировки помещений, витрин и других проемов;

ультразвуковые датчики ДУЗ-4 для обнаружения движущегося человека в замкнутых помещениях;

датчики Барьер для блокировки проемов (двери, окна) и отдельных предметов в закрытых помещениях.

Монтаж пожарных извещателей. Извещатели устанавливают в зоне наиболее вероятного загорания или в местах возможного скопления теплого воздуха на потолках независимо от высоты помещения, а на объектах, находящихся под контролем инспекции по охране памятников, допускается установка пожарных извещателей на стенах на расстоянии не более 400 мм от потолочных перекрытий.

На объектах со сложными потолочными перекрытиями (стеклянными перекрытиями, наличием большого числа световых фонарей и т. д.) допускается устанавливать пожарные извещатели иа канатах, которые крепят параллельно плоскости потолочного перекрытия на расстоянии не более 400 мм.

В помещеиищб, имеющих высокие стеллажи или щтабеля различных предметов, верхние края которых отстоят от потолка на 0,6 м и менее, извещатели устанавливают в каждом из отсеков, образованных штабелями или стеллажами.

В помещениях, перекрытия которых имеют конструкции, выступающие более чем на 0,6 м (балки, прогоны, ребра жесткости железобетонных плит и т. п.), извещатели ставят в каждом пролете.

Нельзя размещать извещатели вблизи источников тепла, могущих вызвать их ложное срабатывание.

Одним лучом, оборудованным извещателями ДТЛ, следует защищать не более 10 помещений как смежных, так и изолированных, но имеющих общий коридор и свободный доступ во все помещения. В один луч следует включать не более 50 извещателей ДТЛ.

В неотапливаемых и запыленных помещениях устанавливают только извещатели ДТЛ.

При оборудовании объектов совмещенной охранной и пожарной сигнализацией автоматические пожарные извещатели ДТЛ включают на самостоятельный номер (луч) концентратора Комар-Сигнал- 12АМ .

Для облегчения проверки лучей пожарной сигнализации с извещателями ДТЛ, включаемыми иа самостоятельные лучи в станцию ТОЛ-10/100 или концентратор Комар-Сигнал-12АМ , необходимо руководствоваться следующим:

устанавливать в каждом отдельном помещении по одной от-ветвительной коробке при условии размещения в нем не более 10 пожарных извещателей;

при установке в помещении более 10 пожарных извещателей на каждые 10 извещателей ставят дополнительно по одной ответ-вительной коробке.

При использовании станции ТОЛ-10/100 в конце шлейфа автоматических Пожарных извещателей ДТЛ рекомендуется устанавливать кнопочный извещатель ручного действия ПКИЛ-9.

При установке на объектах для охранной сигнализации устройства ФЭУП и датчика ДУЗ-4 допускается использовать их и в качестве автоматических пожарных извещателей, однако при этом следует учитывать, что:

один комплект устройства ФЭУП выдает сигнал тревоги при появлении на защищаемом участке длиной 1000 м дыма концентрации 2% и более;

датчик ДУЗ-4 обнаруживает очаг пламени площадью не менее 0,1 в помещени.и объемом до 1000 м'.

Глава 28

МОНТАЖ ЭЛЕКТРОЧАСОВЫХ УСТАНОВОК

Электрочасовые установки предназначены для передачи из центра управления (электрочасовой станции) знакопеременных импульсов постоянного тока, с помощью которых осуществляется отсчет единого Бремени всеми электровторичными часами, включенными в сеть, а также рещается целый ряд задач по управлению производственными процессами, сигнализации заданного времени, отсчету интервалов времени и др.

Комплекс сооружений электрочасовой установки состоит из станционных устройств, электровторичных часов и линейных устройств для подключения электровторичных часов к станционным устройствам.

Схема электрочасовой сети определяется проектом в зависимости от числа вторичных электрочасов, значимости и конфигурации объекта электрочасификации.

Станционные устройства электрочасовых сетей включают в себя электрочасовую аппаратуру (электропервичные часы, электрочасовые станции, подстанции, щиты), источники электропитания (аккумуляторы, выпрямители, блоки питания), вводные устройства (большие и малые кроссы, отдельные вводные гребенки и боксы).

28.1. Моитаж станционных устройств. В целях сокращения сроков монтажа станционные устройства монтируют одновременно с линейными. При этом предусматривается максимальная механизация работ. Заготовку деталей и комплектование отдельных конструкций и узлов выполняют вне зоны монтажных работ.

Передача оборудования в монтаж осуществляется заказчиком на приобъектном складе монтажной организации. Помещение для хранения электрочасового оборудования, сданного в монтаж, должно быть сухим и отапливаемым (температура воздуха +Q0... -10°С). Содержание в воздухе помещения паров кислот, щелочей или других вредных примесей, вызывающих коррозию, недопустимо.

Монтаж электропервичных маятниковых часов ведут таким образом: на капитальной стене готовят место для подвешивания часов; освобождают часы от упаковки, а маятник - от скоб, закреплявших его при транспортировке; на высоте 2,3-2,4 м от пола крепят шуруп, на который и вешают часы таким образом, чтобы задняя стенка часов была строго вертикальна (что контролируется отвесом), при этом стержень маятника часов должен находиться иа нулевой отметке шкалы. Затем намечают крепежные отверстия, центры которых обозначают монтажными крестами, и наглухо закрепляют часы шурупами.

Укрепив корпус часов, устанавливают маятник, стараясь не повредить пружинный подвес маятника; отверткой проверяют свободное падение собачек и правильное замыкание минутных контактов; соблюдая полярность, подключают электропитание и линии электровторичных часов (ЭВЧ); вставляют батарейный предохранитель и заводят маятник влево так, чтобы гребенка маятника зашла за серьгу, после этого маятник отпускают. Между замыканиями маятникового контакта должно быть не менее 25 колебаний маятника, что указывает на нормальную работу часов; меньшее число колебаний свидетельствует о загрязненности механизма и необходимости регулирования часов.

ючность хода часов определяют их работой в течение 24 мин. Отклонение в секундах соответствует суточному ходу часов в минутах; на точное время часы устанавливают регулировочной гайкой, поворот которой на одно деление соответствует подгонке примерно иа 1 с.

Монтаж электрочасовых станций, подстанций и отитов выполняется в соответствии с проектом и заводскими чертежами креплением к полу и стенам, как правило, в ряду с оборудованием (стативами) диспетчерской связи или в отдельно отведенных помещениях.

Станции и подстанции располагают так, чтобы естественный свет падал иа коммутационное поле слева. Станционные устройства размещают, исходя из минимальных расстояний между аппаратурой, стенами, дверями, отопительными при-борами и т. д.;

между стеной и монтажной стороной напольного оборудования - не менее 1 м; между стеной и торцовой стороной напольного оборудования - не менее 0,5 м (при проходе-не менее 1 м);

между торцами напольного оборудования и выступающими частями отопительных приборов при центральном отоплении - 0,5 м, при печном отоплении - 0,8;

между лицевой и монтажной сторонами аппаратуры и выступающими частями приборов печного отопления - 1 м; , между аппаратурой и дверями, открывающимися внутрь,- не менее щирины двери плюс 0,3 м, но не менее 0,8 м;

между стеной и лицевой стороной оборудования - 1 м;

между станционным электрочасовым оборудованием и оборудованием других установок связи, являющихся источником вибрации,-0,1 м.

Ко всем приборам ведущей установки должен быть обеспечен свободный доступ для их осмотра, чистки и регулирования. Электрочасовые щиты, как и первичные электрочасы, крепят к капитальным стенам, не подверженным сотрясениям. Электрочасовые щиты крепят на высоте 1-1,2 м от пола до низа щита.

При компоновке электрочасового щита двумя электропервичными часами ведущие часы располагают слева от щита, а резервные часы - справа; при этом верх часов должен находиться на одной линии с верхом щита. Электрочасовая установка комплектуется подгонным устройством переносного типа.

Элементы станционного оборудования соединяются кабелями или проводами с медными или алюминиевыми жилами в полихлорвиниловой, полиэтиленовой или резиновой изоляции, предусмотренными проектом.

Станционные кабели и провода для электрочасового оборудования, устанавливаемого в отдельных помещениях, как правило, прокладывают по стенам. При размещении электрочасового оборудования совместно' с другими установками связи станционные кабели и провода прокладывают вместе с кабелями и проводами других установок связи по стенам или по кабельным конструкциям - желобам, лоткам, коробам и пр. Способ прокладки кабелей и проводов Определяется проектом.

Схемы станционных соединений отдельных элементов электрочасовых установок приведены на рис. 160.

28.2. Монтаж электровторичных часов. Электровторичные часы подразделяются: по назначению - на нормальные электрочасы (только для отсчета времени) и специальные - (сигнальные, та-

бельные, штемпельные и др.); по конструкции- на уличные, для помещений, настольные, щитовые (контрольные) и специальные; по числу циферблатов - на односторонние и двухсторонние; по исполнению корпусов - на деревянные, металлические незащищенные и пылевлагонепроницаемые.

Источник тока

ijucm про Г

зцс

Чисйо npoiodoS

2П

Вбодное устройстоо

Ведущие ЭПЧ

Число прободоё

Источник тока

Число про Шов!

Число П]

2П

- Число

ВШное^ устройство

Резервные ЭПЧ

Число npotodot

устройство

злектрочасодзикоциа

злектрочасесрикации

ЗПЧГссек.

Число npoSodot

Вводное устройстоо

злектрочасосрикауии Сеть

2*2П

Вбодное устройство

элеитрочасофикации От ЗЦС

.электрочасосрикации

Рис. 160. Схемы стационарных соединений отдельных элементов электрочасовых установок

П - число групп электрочасоЕОй сети (при наличии s сети электрочасовых подстанций ЭЧП\ Э1С - электрочасовая станция; ЭЯ /- электропервичные часы; ЭЧЩ - электрочасовой щит; ЭЯ/ЛГ - электропервичные маятниковые часы; ЭПЧГ - то же, с гиревым приводом

Электровторичные часы для помещений подвешивают на лапки угольника подвеса, укрепленного внутри корпуса часов, предварительно выполнив такие операции:

освободить часы от упаковки и очистить их от пыли;

проверить надежность крепления механизма, циферблата, стрелок, стекла;

проверить правильность электрического монтажа часов наружным осмотром и подключением механизма к сети электрочасификации или непосредственно к электропервичиым часам; обнаруженные дефекты в механизме часов устраняют до их установки;

стрелки часов установить в положение, одинаковое для всех часов электрочасовой сети;

угольник подвеса с цоколем вынуть из корпуса часов, отключив при этом провода от ламели;

угольник прикрепить к стене двумя шурупами;

к верхним клеммам цоколя (панельки) присоединить провода электрочасоБой линии, а к нижним - провода часов.

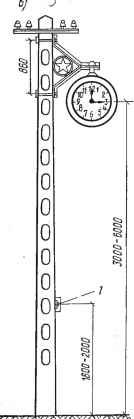

Рис. 161. Крепление уличных электрочасов (ЭВЧ)

а - двухсторонние ЭВЧ на стене; б - то же, на железобетонной опоре; в - то же, с подгонной розеткой на железобетонной опоре; /-подгонная розетка

Электросигнальные часы крепят непосредственно к стене (колонне) или к металлоконструкции на петлях подвеса корпуса двумя шурупами на высоте не более 2,1 м от пола до центра циферблата.

К часам подводится сеть переменного тока 127/220 В для питания сигнальных линий через реле МКУ-48

Табельные и штемпельные часы устанавливают на тумбочках, столиках, кронштейнах или полках.

Электровторичные часы уличные, пылевлагонепроницаемые, шахтные и другие в производственных помещениях и на открытых территориях размещают (рис 161, 162) на столбах или мачтах, на стенах, на специальных колоннах, на металлоконструкциях, крепят к сводам и потолкам.

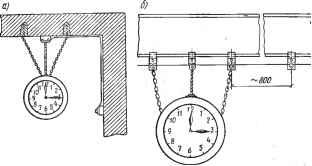

Рис. 162. Варианты крепления электрочасов (ЭВЧ)

а - спаренные двухсторонние ЭВЧ к потолку; б - то же, к металлической

балке

В электрочасовую сеть уличные герметичные часы и часы других типов, устанавливаемых в труднодоступных местах, включают через подгонные розетки (штепсельные розетки или колодки). Электрочасовая проводка в этом случае заканчивается розеткой, а часы подключают к штепсельной вилке. Подгонные розетки размещают в доступном для эксплуатационного персонала месте иа высоте 1,8-2 м от пола или от поверхности земли.

Моитаж линейных устройств для подключения электровторичных часов к станционным устройствам изложен в гл. 31.

28.3. Пусконаладочные работы - завершающий этап монтажа - выполняются в таком порядке:

станционные устройства;

линейные устройства;

электровторичные часы;

вся электрочасовая установка.

Аппаратура электрочасовой установки, подлежащая наладке, должна быть тщательно очищена от пыли, осмотрена для проверки целостности и надежности монтажных соединений. Обнаруженные дефекты устраняют, поврежденные детали заменяют.

По станпионным установкам в изложенной последовательности проверяется:
