типы приемников

Представление о приемнике как об устройстве, только усиливающем слабый сигнал, поступающий от антенны, не лолностью отражает его свойства. Приемйик выделяет (фильТ)рует) полезный сигнал из множества других высокочастотных (ВЧ) сигналов и помех разного ,вида, всегда присутствующих на его входе.

(По характеру процесса фильтрации входных напряжений различают два типа приемников: прямого усиления и супергетеродинные. Прежде чем перейти к характеристике указанных основных типов, целесообразно ввести понятие идеального приемника. Передающая радиостанция с амплитудной модуляцией (AM) язлучает радиоволны на несущей частоте в виде сигнала с определенным частотным спектром, занимающим некоторую полосу частот. Идеальный приемник, настроенный для приема, выделяет именно эту полосу частот и равномерно усиливает все составляющие спектра сигнала без искажений до необходимого уровня. Сигналы любого типа вне упомянутой полосы можно рассматривать как помехи. Идеальный приемник их отфильтровывает и они (и их составляющие) не попадают в выходные цепи и не воспроизводятся вместе с полезным сигналом. Таким образом, идеальный приемник - сочетание фильтра без потерь в полосе пропускания, обладающего бесконечно большим затуханием вне этой полосы, с неиокажающим усилителем.

Граф-ически характе|ристика идеального фильтра - прямоугольник, в который вписывается спектр сигнала (рис. 1,а). Ширина полосы пропускания обычно определяется на уровне 0,707 или 0,5 от уровня максимального (единичного) усиления. Ширина полос на более низких уровнях сигнала Uc (0,1; 0,01 я т. д.) оценивается по отношению к полосе пропускания на уровне 0,7. Это отношение называется коэффициентом прямоугольности Ка фильтра. У идеального фильтра с прямоугольной характеристикой /(п=1 на всех уровнях. Полоса пропускания реальных фильтров 2Д/п на низких уровнях значительно шире, чем на высоких. Следовательно, для реальных фильтров Кп>1. Чем проще и и несовершеннее фильтр, тем его характеристика более похожа на колоколооб-разную с сильно расходящимися к,раевымн областями. И наоборот: хорошие фильтры {Кп мал) обладают высокой прямоугольностью.

При AM а передающей радиостанции низкочастотные составляющие Fb модулирующего сигнала располагаются в излучаемом спектре радом с несущей, а высокочастотные f в удалены от нее, причем размер этого удаления и определяет ширину спектра. Спектр речевого сигнала значительно уже спектра оркестра. Когда ширина полосы пропускания приемника в два раза больше ширины спектра частот модуляции от Fb до Fb, то (при наличии в нем идеальных узлов в ВЧ и НЧ трактах и излучающих эвук устройств) воспроизво-



димый звуковой сигнал будет идентичен модулирующему сигналу радиостанции. Так, например, при' ширине полосы фильтра приемника 10 кГц будут воспроизводиться сипналы с верхней частотой модуляции 5 кГц. Цри наличии идеального фильтра прием ювободен от помех, если только их составляющие не входят в пределы характеристики фильтра (рис. 1,а).-Однако реальные фильт-


Внешние шумы - и помехи

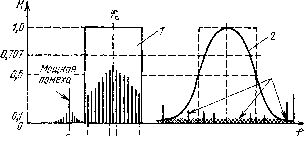

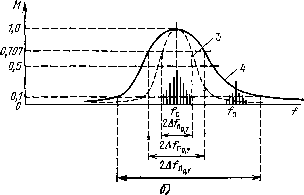

Рис. 1. Зависимость нормированного усиления М от частоты: а - идеальный фильтр; б - реальные фильтры;

1 - характеристика идеального фильтра; 2 - характеристика обычного фильтра; 3 - фильтр на контурах высокой добротности; 4 - фильтр на контурах низкой добротности (примерный вид характеристики приемника прямого усиления)

ры далеки от идеальных и поэтому на приемник оказывают свое действие помехи (f/n), даже значительно удаленные по частоте от несущей частоты сигнала (рис. 1,6). Чем более пологи резонансные характеристики фильтров приемника, тем менее (Мощные отдельные помехи будут влиять на прием. Сумма напряжений помех 2f/n с различной частотой fn всегда присутствует в любом участке принимаемого диапазона волн, создавая определенный шумовой фон или фон сплошных внешних шумов. Чем чувствительнее приемник, тем более узкой полосой он должен обладать, так как при ее расширении суммарное напряжение различных даже относительно слабых внешних помех в полосе принимаемых частот будет существенным. С ростом чув1Ствительности и расширением полосы все более ощутимыми 1становятся и собственные (внутренние) шумы, мало заметные в приемниках невьюоних классов.



Приемник прямого усиления. Это приемник, в котором селекция произво-Д1ИТСЯ на частоте сигнала /с. Приемник содержит фильтры, перестраиваемые по диапазону при настройке на станции, усилитель сигналов, детектор и УНЧ. Если бы технические средства были саве1ршеннымн, то приемник npHiMOro усиления был бы идеальным, т. е. представлял собой сочетание идеального перестраиваемого фильтра и )к;илителя. Реальная фильтрация в ВЧ диапазоне производится одновременно перестраиваемыми фильтрами в виде группы резонансных контуров. Форма нормированной (приведенной к единичному уровню) амплитудно-частотной характеристиии {М) группы таюих контуров не остается постоянной при перестройке. Контуры невозможно выполнить абсолютно одинаковыми, как и уравнять вносимые в них на разных частотах потери и реактивные сопротивления. Вершина суммарной характеристики группы контуров приемника и крутизна ее скатов будут изменяться при перестройке по диапазону, поэтому основные параметры приемника прямого усиления: чувствительность, полоса пропускания, селективность - будут зависеть от рабочей частоты. Особенно трудно вьспоянить фильтр, перестраиваемый в диапазоне повышенных частот, например, для работы в KB диапазонах.

Значительные недостатки имеет и многокаскадный усилитель ВЧ напряжения (УВЧ), в каскады которого в'ключены перест1раиваемые контуры. Элементы ВЧ каскадов имеют емкостные и индуктивные связи с элементами соседних каскадов, поэтому внутри каскадов могут устанавливаться паразитные связи входных и выходных цепей, способствующие возникновению самовозбуждения. Этому опосо(б1ст1вует и несовершеиство акпивных элементов, а именно, наличие у них внутренних проводимостей, связььвающих выходные цепи каскадов с входными. Еще более опасны связи между каскадами и связи через общие для группы каскадов цепи, наприме(р, щепи питания. Они ведут к возбуждению всего приемника, затрудняют значительное увеличение общего усиления. Для местного приема на средних (СВ) и длинных (ДВ) вол1нах находят применение простые приемники прямого усиления с небольшой чувствительностью. Они обладают низкими собственными шумами и широкой полосой, не имеют побочных каналов приема и не вносят значительных искажений в усиливаемый сигнал.

Супергетеродин. Полезный сигнал в супергетеродине перемножается в специальном преобразующем устройстве (омеоительяом или преобразовательном каскаде) со вспомогательным, стабильным по амплитуде ВЧ напряжением, которое перестраивается по частоте в соответствии с перестройкой фильтра принимаемого полезного сигнала (Uc) и подводится к смесителю от маломощного генератора-гетеродина, встроенного в приемник. В результате перемножения весь спектр сигнала и близкие к нему по частоте другие сигналы и помехи переносятся на промежуточную частоту (ПЧ), на которой не работают мощные радиостанции, а ее понижение, например, на СВ и KB по отношению к частоте сигнала значительно облегчает дальнейшую фильтрацию и усиление.

Обычно принимают f nq=freT-/с

Так как при перестройке входного фильтра сопряженно перестраивается н частота гетеродина, то в результате работы преобразующего устройства промежуточная частота оказывается всегда постоя1нвой. Очевидно, что фильтр с постоянными параметрами можно выполнить значительно более совершенным, нежели перестраиваемый. Поэтому фильтрация сигнала (выделение его из помех и других соседних сигналов) становится более качественной, а характеристика основного фильтра (на ПЧ) более похожей на прямоугольную. Усиление ко-



лебаний с пониженными частотами также облегчается, что позволяет применять в радиовещательных приемниках усилители промежуточной частоты (УПЧ) с коэффициентом усиления около неоколыних тысяач и даже, десятков тысяч.

Серьезным недостатком супергетеродина является возможность попадания в тракт УПЧ сигналов, близких по частоте к промежуточной, а также паразитных сигналов, как просачив1ающихся через УВЧ, так и возникающих в самом преобразующем устройстве (преобразователе частоты или смесителе) при В1заим10действии напряжения гетеродина с напряжениями помех и посторонних сигналов с вполне определенными частотами, связанными со значением выбранной ПЧ. Так, например, сигнал 1/п помехи, отстоящий от принимаемого на удвоенное значение промежуточной частоты (рис. 2), образует с сигналом геге-


Puc. 2. Влияние добротности входного фильтра и частоты /пр на подавление симметричных помех в супергетеродине: 1 - фильтр на контурах высокой добротности; 2 - фильтр на контурах низкой добротности

родина напряжение, проникающее в УПЧ. Помехи такого рода называются симметричными или зеркальными , а основной метод борьбы с ними заключается в их осла(блении, т. е. в улучшении фильтращии до дреобразования и в повышении промежуточной частоты f . Легко видеть, что с ростом (т. е. в случае, когда fn42/n4i)® входном фильтре или во входных цепях и в усилителях высокой частоты (УВЧ) улучшается отстройка от помех этого вида и напряжения помех поступают в преобразователь ослабленными. Для борьбы с помехами на самой ПЧ на в!ХОде приемника (!или в УВЧ) уста.н1ав-ливают заградительные или режекторные фильтры, понижающие их уровень.

Заметим также, что интенсив1ность воздействия помех на супергетеродин снижается не только при приближении Кп основного фильт|ра (фильтра сосредоточенной селекции - ФСС) к единице. Она снижается и при уменьшении гармоник крутизны преобразователя; при этом падают амплитуды различных комбинационных сигналов, образующихся на основе входных помех с частотами /jtj±2freT; f pjtj rfcfreT И Т. П. Конечно, оистема входных контуров и контуры (фильтров ПЧ расстроены по отношению к частотам таких помех, но эти помехи мог!ут иметь очень болъщую мощность и б1удут влиять на прием даже после ослабления. В чувствительных приемниках с несовершенньим и плохо яала-



сенным гетеродином влияние помех более ощутимо. Борьба с ними трудна я Даже не всегда облегчается с ловьшением количества настроенных на частоту Ьнгнала контуров, так как при этом увеличиваются потери сигнала, растет ёлияние собственных шумов.

1Помехи могут проникать в приемник и косвенным путем. Даже если в результате взаимодействия с t/гет они образуют сигнал, лежащий вне полосы пропускания фильтра (ПЧ (ФСС), то при (большой моЩ(Ности (Можно изменять реж1И1м работы УВЧ и преобразователя. При большой мощности помех их напряжения как бы заменяют напряжение гетеродина и взаимодействуют с другими помехами и сигналами. Наконец, сам процесс преобразовапия (и усиления в (УВЧ) не должен вносить дополнительные искажения. Это требование удовлеТ(В1оряется при слабом входном сигнале, когда преобразователь (или УВЧ) ее перегружается.

Функццональные схемы супергетеродинов. На рис. 3 приведена примерная типовая схема простого супергетеродина, часто используемая в портативных конструкциях, обеспечивающих чувствительность 1,5-3 мВ/м при отношений Сйгналншум 20 дБ. Схема содержит входную цепь, преобразователь, ФСС, УПЧ, детектор на диоде Д1 с цепью автО(М(агической регулировки усиления (АРУ), УПЧ и выходную цепь с регулятором напряжения Н'изкой частоты.

Входндя цепь / , го-ЮмиВ

УПЧ -л-


кбдкГц,

5 Мб

к УНЧ

Цепь АРУ

Ш1 гетеродина

Рис. 3. Функциональная схема простого супергетеродина. Указаны примерные напряжения на входах важнейших узлов

образующегося на нагруз1ке детектора. Обычно подобные схемы выполняют на биполярных транзисторах. Одиночный контур во входной цепи осуществляет первичную селекцию, его основная задача - значительно ослабить напряжения помех зеркального канала. KaiK правило, контур наматывают на ферри-товом стержне магнитной антенны (ФА), что обеспечивает более узкую полосу пропускания (за счет использования свойств феррита добротность контура возрастает). Так как биполярные транзисторы имеют малое входное сопротивление, а контуры - относительно большое, напряжение от входного контура снимается с части катушки или вспомогательной катушки связи с малым число.м витков. Частичное в.ключение контура автотрансформаторного или трансформаторного типа приводит к значительному уменьшению напряжения, подводимого к первому транзистору. Рассмотрим напряжения в схеме простого супергетеродина. На(Пряжение, действующее на входе первого активного элемента (обозначено волнистыми линиями), приблизительно равно 20-30 мкВ. В преобразователе оно взаимодействует со значительно большим нацряжением.



образующимся в гетеродинной его части (от 60-80 до 100-150 мВ для преобразователей на биполярных транзисторах и 1-2 В и более для схем на полевых транзисторах).

На выходе ФСС (в приемных схемах такого типа в виде трех-четырех контуров, настроенных на f jij) при таком напряжении входного сигнала развивается напряжение промежуточной частоты (обычно 465 кГц), примерно paiBHoe 20 м/йВ. Количество контуров и их добротность определяют качество работы основного фильтра: отстройку от соседних станций, ширину полосы пропускания супергетеродина и тем самым - качество воспроизведения высших составляющих спектра полезного сигнала. Усилитель промежуточной частоты на транзисторах Т2, ТЗ компенсирует потери в теновном фильтре и усиливает сигнал ПЧ до напряжения, примерно равного 60 мВ, при котором на выходе детектора выделяется напряжение огибающей сиг1нала ПЧ в виде НЧ напряж:е-ния с амплитудой, примерно равной 5 мВ. В цепи АРУ при этом также возникает напряжение, но оно мало и слабо влияет на УПЧ. При увеличении входного напряжения от цепи антенны, указанные напряжения возрастают; растущее напряжение АРУ смещает рабочую точку транзистора Т2, в результате чего уменьшается его крутизна и как следствие этого уменышается усиление УПЧ. Благодаря автоматическому действию цепи АРУ, более сильные сигналы местных радиостанций не перегружают УПЧ и усилители низкой частоты (УНЧ), ,а колебания уровня сигналов далыних радиостанций уменьшаются.

Пользуясь данными, указанными на рис. 3, несложно определить примерный коэффициент усиления УПЧ простейшего приемника. Без учета действия АРУ он равен отношению 60 мВ к 20 миВ, т. е. 3000. Обычно у подобных приемииков оно составляет (3-4)-10, а у более совершенных (5-8)-1103. Усиление, создаваемое первым транзистором УПЧ, обычно равно 100-150, а усиление второго транзистора не превышает 20-40. Большие значения коэффициентов достигаются при резонансных нагрузках, так как коэффициент усиления резонаионого каскада с активным элементом равен произведению его крутизны (в рабочей точке) на эквивалентное сопротивление контура на частоте резонанса, которое можно обеспечить достаточно большим. Широкополосный УПЧ (без резонансных нагрузок) прост, устойчив в работе, легко настраивается установкой соответствующего режим1а. Упрощается и настройка всего приемника, особенно при использовании заранее настроенных типовых ФСС. Она сводится к установлению режима преобразователя, настройке входной цепи. К недостаткам простых приемных устройств такого типа относится возможность перегрузки первого транзистора, не охваченного цепью АРУ. При повышения Входного сипнала или появлении мощной помехи нарушается работа смесительной части преобразователя. Напряжение гетеродина может проникать во входную цепь и антенну, излучаться в эфир и тем самым создавать помехи соседним приемникам с высокой Ч(увствительностью. Покажем теперь, что значительное повышение параметров простейших приемников (например, IV класса) затруднено.

Цредположим, что усиление УПЧ в схеме рис. 3 увеличено до десятков тысяч. Селективность входной цепи мала, поэтому различные помехи начнут интенсивно усиливаться в УПЧ и искажать полезный сигнал. Если для увеличения селективности выполнить входную цепь двухконтурной, то в приемнике кеобходимо использовать конденсатор переменной емкости (КПЕ) с тремя секциями, что увеличит габаритные размеры.



>Kjpo.Me того, двухконтурная цепь, нагруженная на малое входное сопро-тивлеиие-биполярного транзистора ишн очень слабо с ним авязанная, б,уиет ра-ботать неэффективно и коэффициент передачи полезного входного сигнала будет невелик, а отношение сигнал-помеха изменится мало. Таким образом, улуч--шение параметров приемника должно производиться одновременным совершен-ст1ВО!В,анием нескольких его узлов. Иными словами, должен повышаться класс приемника.

Функциональная схема усложненного супергетеродина дана на рис. 4,а, Он выполнен с резонансным УВЧ, который совместно с входной цепью осу-

Входнаяцвпб

т

Тракт ПЧ 465нГц

-@-@-

ФПЧ

напряжения АРУ


Цепь АРУ

Соетабной антивный влемвнш

УНЧ

Рис. 4. Функциональная схема супергетеродина с УВЧ, смесителем и усложненным УПЧ1 а - функциональная схема; б - двухконтурная входная цепь. Штриховой линией показаньь биполярные транзисторы, используемые для значительного увеличения усиления приемника-

ществляет улучшенную селекцию сигналов симметричного канала. Усиление УВЧ составляет 5-10 раз, что позволяет компенсировать потери во входно* цепи и сохранить соотношение 1с</гет, необходимое для работы смесителя, с малыми искажениями. Диапазон изменений полезного сигнала (f/c) на входе смесителя уменьшен за счет того, что УВЧ охвачен петлей АРУ. Гетеродин развязан со входной цепью, и просачивание его сигнала в цепь антенны ослаблено. В приемнике использован КПЕ с тремя секциями. В нем широко используются полевые или составные транзисторы (Т1, Т2, Т4, Т7, а при наличии усилителя напряжания АРУ и Т6), что позволяет увеличить резонансные напряжения, снимаемые с контурш, за счет увеличенного входного сопротивления соответствующих полевых транзисторов. Гетеродин представляет собой отдельный узел, что пшышает стабильность его работы. Этому же способствует и использование в гетеродине полевого транзистора. Чувствительность и селективность приемника повышены одновременно за счет улучшения входной ere части и УПЧ. В последнем использован улучшенный ФСС и резонансные нагрузки в цепях каскадов (в виде связанных контуров).



Более простой приемник выполняется без УВЧ, но прн сохранении трех-секционного КПЕ, в том случае, коода смеситель или преобразователь вылол-кяются на полевых транзисторах. Схема входной двухконтурной цепи приведена на рнс. 4,а. Между контурами, перестраиваемыми общим блоком КПЕ, устанавливается слабая связь. Достаточно ослабляется и связь входной цепи с антенной. По этим причинам, а таиже потому, что входное сопротивление полевого транзистора велико, нормированная хара1ктеристика входной цепи приобретает вид, показанный на рис. 9,6. При этом полоса пропускания входной цепи расширяется, а коэффипщент прямюугольности снижается. Подобная входная цепь также ослабляет связь антенной цепи с гетеродином. Уменьшение потерь сигнала во входной цепи, показанной на рис. 4,6, достипается за счет непосредственного подключения втцрого резонансного контура ко входу полевого транзистора.

В схеме рис. 4,й усиление между отшельньши частями УПЧ распределяется примерно так же, как усиление между каскадами в схеме рис. 3. Вторая пара траизисторов обеспечивает меньшее усиление (нновда несколько десятков) а первая, работающая в нагрузке ФСС и усиливающая слабые сигналы,-относительно большее. Это способствует повышению стабильности работы УПЧ. В простейших широкополосных УПЧ, напружевных на цепь детектора и имеющих малое усиление, возможность самовозбуждения мала. В УПЧ, обладающих большим усилением, такая возможность значительно увеличивается, особенно при наличии связей между входом и выходом. Рост усиления УПЧ заставляет учитывать шумы. При малом входном сигнале (8-10 мкВ) сказываются собственные шумы первого транзистора, особенно используемого в режиме преобразователя. Поэтому в приемниках повышенной чувствительности для улучшения отношения сигнал-шум применяют УВЧ, имеющие по сравнению с преобразователем меньшие собственные шумы.

КОНСТРУИРОВАНИЕ ПРИЕМНИКОВ

Снижение качества работы одного из элементов, последовательно включенных в приемный тракт, не может быть полностью номпенсироваино улучшением работы других элементюв. Так, например, сужение полосы пропускания фильтра в УПЧ нельзя исправить расширением полосы УНЧ. Эта особенность формирует одно из требований к современным приемникам. Высокое качество воспроизведения звука требует высококачественной работы всех узлов: от входных цепей до акустических алрегатов на выходе. Требования к узлам и решения, за счет которых они выполняются, противоречивы. Например, повышение стабильности работы некоторого узла часто связано с его усложнением, повышение добротности группы связа1нных контуров затрудняет их совместную настройку и т. д. Если повышение чувствительности не будет сопровождаться улучшением селективности, то приемник будет усиливать помехи, а прием сигнала ухудшится. Шьши словами, повьшение чувствительности приемника возможно только после реализации фильтра с более высокой прямо-угольностью (улучшения ФСС).

Качество фильтрации можно поднять, например, усложнением основного фильтра, увеличением числа и добротности его контуров. Но значительное увеличение числа контуров приводит к росту потерь, необходимости увеличения усиления активных элементов для их компенсации, росту влияния собст-



венных шумов. Увеличение же добротности контуров может (лри неправиль-KOiM конструировании) ухудшить стабильность работы УПЧ. Хара1Кте|рно, что в приемщиках невысокой чувствительности и селективности противоречия проявляются в меньшей степени, а проблема собственных шумов даже не возникает. В приемниках высоких классов проявляются как уже рассмотренные, так и новые проблемы. При использовании многих контуров и сопряженных с ними (в каскадах усиления) активных элементов для исключения их взаимного влияния, выражающегося в шунтировании контуров, значительно ослабляют степень взаимной связи между контурами и связь между контурами и активными элементами, поэтому значительная часть сигнала как бы теряется на элементах связи. Упрощение УПЧ достигается отказом от LC-фияьтров и использованием пьезокерамических фильтров (ФСС типа ПФ) фабричного изготовления, полностью настроенных и подготовленных к работе. Они имеют относительно небольшие потерн в полосе пропускания и малые размеры. Сложные транзисторные каскады могут быть заменены интецральныни микросхемами и т. д. В ряде случаев, наряду с готовыми, дефицитными элементами в любом месте приемного тракта могут с успехом использоваться устаревшие и самодельные, но при этом с увеличенными габаритными размерами. Например, малогабаритные звуковые колонки (типа MAC) могут быть заменены колонками большего объема с группой худших по качеству головок в каждой. Малогабаритная катушка диапазона СВ с сердечником из феррита высокого качества успешно заменяется секционированной катушкой с сердечником типа СБ и т. д.

Пути радиолюбительского конструирования. Первый - повторение образцовых, тщательно разработанных конструкций. Этот путь требует точного использования указанных в описании деталей с заданными параметрами. При строгом повторении конструкция обычно работоспособна и ее настройка (и даже подстройка) несложна. Однако чем сложнее цриемник и дефицитнее его детали, тем чаще необходима их замена, что обычно приводит к нарушению строгого соответствия выполняемых конструкций и схем образцовым. Отсутствие опыта и необходимых изм^ительных приборов для тщательной и полной настройки также сказываются отрицательно, поэтому конструирование сложных приемников по образцу часто не доводится до конца. Второй путь - самостоятельный детальный расчет всех узлов схемы - доступен преимущественно радиолюбителям с большим опытом. Описание такого расчета приведено в [1].

В настоящей книге рассматривается еще один путь, заключающийся в создании [учебных приемников, а также вьшолнении приборов для их налаживания и настройки. К учебным можно отнести, наприме(р', блочные KB су-пергете|родины, приемники с приставками. В них допускается широкая замена деталей, использование готовых узлов. Опыт конструирования измерительных п)риборов и работы с ними также оказывается весьма полезным. И, наконец, интерес к работе обычно усиливается, если работа оканчивается успешно. В этом смысле работы по выполнению приборов для настройки и их применению, простые эксперименты с узлами при их налаживании позволяют расчленить довольно протяженный период ионструирования всего приемника на ряд более коротких этапов, представляющих самостоятельный интерес. Для успешного завершения этик этапов в книге описаны те из схем, настройка которых упрощена, а работоспособность повышена. При этом более сложные схемы выполняются из комбинаций простых.



Если сразу конструировать сложный приемник на миниатюрных деталях (с высокой плотностью монтажа) со сложным переключателем (с большим числом контактов) и новыми активными элементами, например, полевыми транзисторами, то он может оказаться по ряду причин сразу неработоспособным, а настройка и налаживание его весьма длительными и трудоемкими процессами. Причинами неисправностей могут явиться: ошибки при монтаже, окисление контактов переключателя, паразитные связи между каскадами из-за близкого расположения деталей, неработоспособность полевых транзисторов и т. п. Если предусмотреть разумное упрощение узлов, исключение переключателя, монтаж активных элементов на панельках с обеспечением возможности их быстрой замены (подбора), использовать узлы, налаживание и настройка которых существенно упрощены, то приемник будет работать после первого же включения или после непродолжительного налаживания.

Приемник - часть комплекса. Процесс непрерывного совершенствования аппаратуры, имеющий целью повышение качества звучания и упрощение эксплуатации, привел к тому, что современная бытовая радиоаппаратура имеет вид достаточно сложного комплекса, частью которого является приемник. Основу комплекса обычно составляет мощный УНЧ со многими коммутируемыми входами (УКУ), выпрямителем, мощными акустическими системами. Приемники, в корпусах большого объема (для улучшения акустики) со встроенным источником питания, УНЧ и голоаками громкоговорителей (динамиками) уже не выпускаются промышленностью, а компоновка такого типа сохранилась лишь в портативных конструкциях. Дело в том, что специализированные узлы обеспечивают более высокое качество работы и противоречивые требования к ним удовлетворяются лучше при их автономии. Другими словами, в современном комплексе приемник - источник программ так же, как и магнитофон, проигрыватель и т. п. Более того, собственно приемное устройство сегодня конструируется и оформляется как тьюнер-источник высококачественного сигнала, преимущественно с трактом УКВ для стереопрограмм ЧМ. вещания. Целесообразнее сначала конструировать приемную схему супергетеродинного типа, с детектором, в виде блока-приставки к УНЧ, питающейся от выпрямителя, встроенного в УНЧ. Это позволяет исключить воздействие мощных узлов на работу других узлов, сократить время на конструирование. Заметим, что достато'чно мощный УНЧ имеется в современных магнитофонах и электрофонах с автономными звуковыми колонками. В большинстве случаев вып'олненный любительский приемник может быть подключен к гнезду Приемник - входу УНЧ этих устройств.

Цроцесс совершенствования приемных схем привел к значительному их усложнению. Удобные в эксплуатации клавишные уст1ройства управления требуют /компоновки сложных барабанных или многоконтактных переключателей на единой печатной плате радиотракта, причем общее число контактов у последних часто доходит до 150. Основные недостатки переключателей: низкая надежность контактов и значительная длина проводников от переключателей к узлам схемы. По этим причинам при промышл^енном производстве схема приемника и конструкция его основной платы тщательно и всесторонне отрабатывается. В результате уст|раняются причины, шторые могут привести к нарушению режимов работы, самовозбуждению; схема подчас усложняется для обеспечения удобства ее производства и настройки.

Монтаж каждого узла на отдельной плате из текстолита или стеклотек-
