Градуировка головок. Производится по ГСС с аттенюатором. Достагоч-ную для практики точность можно обеспечить, используя и другие прибЬры. В таком случае для головки рис. 19,а нужно использовать график градуировки /np=/(i7gq}, приведенный на рис. 20 (для приборов с током максимального отклонения /пр 50-260 мА). График построев с учетом суммарного сопротивления рамки микроамперметра и резистора RI {\R1 = 3 кОм). Чем выше R1, тем линейнее характеристика, .но меньше чувствительность прибора. Наличие

резистора R1 позволяет заменять микроамперметр на близкий по типу и чувствительности. Схема без Rt позволяет измерять несколько меньшие уровни ВЧ напряжения, но прибор при этом придется градуировать отдельно.

Уменьшив емкость конденсатора С1 до 500 пФ, головку можно использовать для испытания контуров совместно с ГСС, имеющим 1/вых^1 В. Чувствительность головки при этом значительно понизится, так как уменьшится коэффициент передачи напряжения. Головку по схеме рис. 19,6 градуируют по данным табл. 9. Схема рассчитана на микроампер метр

о

ъоо

Ш 05Ц,Мд . x.rnr. / рг. Ач

типа М592 (на 50 мкА) и аналогич-Рис. 20. График градуировки диодной ВЧ го ные ему, может использоваться для

настройки УВЧ и УПЧ, проверки гетеродинов. Более стабильны головки на кремниевых ВЧ диодах. Размещение деталей на миниатюрной плате ВЧ головки, укрепленной непосредственно на


Рис. 21. Конструкция диодной головки (вид платы беэ экрана):

/ - плата; 2 - диоды; 3 - конденсатор или резистор; 4 - щупы; 5 - кабель; 6 - общая шина платы; 7 - крепление кабеля

конце кабеля (экран не показан), приведено на рис. 21. Конденсатор С2 расположен на обратной стороне платы. Слой металлизации (или наклеенная фольга) соединяется с оплеткой кабеля.



Таблица 9

Данные для градуировки головки с микроамперметром на 50 мкА

Входкое напряжение высок(й частоты, мВ

Ток через прибор, мкА

Входное напряжение высокой частоты, мВ

Ток через прибор, мкА

гнездо 1

гнездо 2

гнездо- /

гнездо 2

УНИВЕРСАЛЬНЫЙ ПРИБОР

Чувствительность и входное сопротивление детекторной головки могут быть несколько повышены в том случае, когда нагрузка цепи выпрямленного напряжения является высокоомной. Измерительная часть УП, присоединяемого к головке, представляет собой два истоковых повторителя, собранных по балансной схеме (рис. 22) и нагруженных на .микроамперметр. Такая схема имеет пониженное выходное сопротивление и отличается высокой стабильностью, как и всякое устройство с активными элементами, охваченными глубокой ООС.

Рис. 22. Универсальный измерительный прибор: / - основной вход; 2 - вход высокоомного вольтметра постоянного напряжения; 3 - общая шина; 4 - резисторы делителя напряжения для высокоомного вольтметра; 5 - вспомогательный источник напряжения для измерения высокоомных резисторов


\Ишочнии пишйния

Измерительную часть УП монтируют в металлической, пластмассовой или фанерной коробке (рис. 23), оклеенной фольгой. Для размещения двух батарей КБС делают отсек, а для присоединения головки (см. рис. 21) - входной разъем для соединительного экранированного коаксиального кабеля. На корпусе устанавливают выключатель цепи питания и выполняют отверстия для регулировки подстроечных резисторов R5 и Ю. Все резисторы укрепляют на плате из текстолита, прикрепленной к выводам микроамперметра или к корпусу. Транзисторы монтируют на разъемах, что облегчает их замену и подбор при



настройке прибора, которая сводится к его балансировке и установке нуля. Полевые транзисторы, и особенно приборы с изолированными затворами, как уже отмечалось, часто выходят из строя из-за накопления статического электричества. Это обстоятельство нужно учитывать при монтаже. Подбор их производят на полностью смонтированном приборе в момент балансировки схемы.

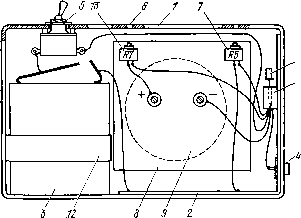

ff Рис. 23. Размещение деталей универсального прибора в ifopnyce:

/ - корпус (верхняя стенка в разрезе); 2 - металлическая фольга; 3 - батарея;

4 - гнездо или ВЧ разъем;

5 - выключатель; 6 - отверстие для отвертки; 7 - под-строечный резистор R5; 8 - плата; 9 - микроамперметр} 10 - транзисторы; 11 - разъем для включения транзисторов; 12 - деталь крепления батарей; 13 - подстроеч-ный резистор R7

Если схема не балансируется, то заменяют один из транзисторов. Для измерения повышенных напряжений (их подводят через разъем 2, показанный на рис. 22) в схему включают делитель на резисторах Д1 и R2, один из которых выполняют регулируемым (для градуировки шкалы). Делитель этот можно также выполнить на самой головке, снабдив ее переключателем. Изменяя вид входных делителей, можно значительно расш1ирить область применения УП при налаживании приемников.

Высокоомный вольтметр постоянного тока. Выполняется на базе измерительного устройства, принципиальная схема которого приведена на рис. 22. Измеряемое напряжение и^зи подводится через разъем 2. В корпусе вблизи разъема устанавливается переключатель высокоомных резисторов входного делителя напряжения (два резистора показаны на рис. 22 штриховой линией, см. поз. 4). Входное сопротивление прибора близко к суммарному сопротивлению резисторов плеч делителя Rl и R2, так как подключаемая параллельно резистору R2 цепь входа активного элемента имеет весьма большое сопротивление. В цепь затвора первого транзистора иногда включают резистор Rorp (0,5- ! МОм) для исключения возможности перегрузки. Примерные графики градуировки двух делителей для УП (прибор 50 мкА), при которых Rbx приме,рно равно 6 или 12 МОм, изображены на рис. 24.

Устройство для измерения высокоомных резисторов. Выполняется также на базе УП. Напряжение дополнительного источника (поз. 5 на рис. 22; £=1,5 или 4,5 В) через измеряемый резистор подводится ко входу высокоомного вольтметра. При этом во входной цепи (она имеет также большое сопротивление) устанавливается режим микротоков. Шкала вольтметра может быть про-градуирована как шкала мегомметра в единицах и десятках мегаом с помощью заранее подобранных рез'исторов известного сопротивления. Устройство может непосредственно встраиваться в корпус УП.



Частотомер. Измерителынля часть УП представляет собой высокоомный при'брр- для измерения относительно небольших постоянных напряжений. При испол\зовании в УП микроамперметра на 40-50 мкА полное отклонение стрелки достигается при входном напряжении около 0,5 В. Поэтому измерительная часть УХ может применяться не только с диодной головкой, но и с рядом, приставок, на выходе которых образуется постоянное напряжение в доли вольта Первая из них - частотомер, который иногда называют волномером, представляет собой LC контур, объединенный с детектором. В контуре используется малогабаритный КПЕ (С макс - 240-260 пФ) и сменные катушки индуктивно-* сти. Их конструируют так же, как и смен-ные катушки для схемы рис. 16, зная от- ношение Смакс/Смин и количество необходи- мых диапазонов. Для сокращения числа сменных катушек в частотомере можно использовать сдвоенный малогабаритный КПЕ с миниатюрным выключателем, контакты которого могут соединять секции КПЕ параллельно. На шкале КПЕ выполняют две дорожки с цифрами.

Рис. 24. Градуировочные графики

высокоомного вольтметра:

1 - 12 МОм: 2 - МОм


Катушки выполняют на малогабаритных каркасах и снабжают разъемами. В качестве последних удобно использовать цоколь 7-штырьковой пальчиковой радиолампы (дно баллона с выводами) и фарфоровые вкладыши соответствующих панелек, удаляя из каждой два-три лишних гнезда. Катушку устанавливают на вкладыше, подпаивают выводы, клеем фиксируют каркас. Поверх вкладыша и катушки одевают защитный лластмассовый колпачок с внешним диаметром 21,5 мм, используя в качестве последнего, например, упаковку от лекарств и затем фиксируют его на вкладыше тоже с помощью клея. В качестве корпуса частотомера удобно использовать металлический кожух от малогабаритного реле. В нем вырезают отверстие для дна баллона радиолампы. После удаления стеклянных стенок и электродов лампы дно с несколькими штырьками вклеивают в корпус эпоксидным клеем штырьками наружу. В корпусе размещают и КПЕ. Прибор связыйают с измерительной частью УП гибким экранированном кабелем.

Устройство работает следующим образом. Контур размещают вблизи катушки гетеродина. Резонансное напряжение, возникающее на контуре после его! подстройки на частоту гетеродина, выпрямляется диодами схемы удвоения (рис. 25,а); выпрямленное напряжение измеряется прибором УП. Градуировку частотомера проводят с помощью ГСС для разных катушек, а ее результаты записывают в таблицу / = ф(а), где а - угол поворота ротора КПЕ. Для связи катушки частотомера с выходной цепью ГСС выполняют дополнительную катушку; ее наматывают поверх защитного колпачка. Катушка связи обычно содержит три-пять витков. Рассмотрим противоречие, возникающее при реализации частотомера и его работе. Ослабление связи контура с измеряемой цепью, например, с гетеродином приемника весьма желательно (повышается точность



измерений), но при этом уменьшается напряжение, подводимое к УП. Увеличение емкости конденсатора связи контура частотомера с диодами повышает/Это напряжение, но приводит к шунтированию контура и уменьшению ониммого с него напряжения. Для устранения указанных недостатков еобходимЪ усилить напряжение, снимаемое с контура. Однако усилитель, особенно ри выполнении его на биполярных транзисторах с малым входным сопротивлением и большой входной емкостью, не улучшит положения.

К

5 в

м Лит

C5 510


Д1,Д1 д18(дго)

Рис. 25. Приставки к УП:

а - частотомер и схема связи приборов при его градуировке (/ - ГСС; 2 - катушка связи; 5 - сменная катушка частотомера; 4 - схема частотомера; 5 - КПЕ; 6 - диоды схемы удвоения напряжения; 7 - измерительная часть УП; 8 - кабель, соединяющий приставку с измерительной частью); б - усилительная приставка для настройки УПЧ

Усилительная приставка. Схема усилительной приставки к УП (рис. 2i5,6) выполнена с полевым транзистором, имеющим малую входную емкость (3,5 пФ для КП301 и 5 пФ для КП305) и высокое входное сопротивление. Приставка содержит детекторную цепь и также соединяется с УП небольшим экранированным кабелем с двумя жилами (по одной из них подводится питание к транзисторам). Учитывая малую входную емкость полевого транзистора, его используют в режиме истокового повторителя, поэтому приставку можно использовать не только с частотомером, но и самостоятельно как милливольтметр, например, для налаживания УПЧ, настройки ФСС.

Приставку монтируют на миниатюрной плате, устанавливаемой в цилиндрическом корпусе небольших размеров, р одну из торцевых стенок которого вклеивают фарфоровую трубку - корпус от конденсатора КБГ. В эту трубку помещают конденсатор С1. На конце трубки устанавливают входной контакт или щуп. Так как коэффициент передачи повторителя.близок к 0,5, основное усиление создает биполярный транзистор. Режим работы выбран весьма экономичным, так как питание подводится от источника УП. Поэтому усиление приставки невелико (10-15 раз). Если УП ic детекторной головкой может измерять напряжения около 80 мВ - 0,1 В, то с усилителем это напряжение равно примерно 6-8 мВ. Преимущество - малая входная емкость и яримерно равномерное усиление до частот 1 МГц. Повышение усиления можно провести подбором полевого и биполярного транзисторов, заменой резисторов ДЗ н R5 и увеличением сопротивления резистора R4 (сопровождается сужением полосы). Повышение усиления возможно при замене резистора R4 колебательным контуром с шунтирующим резистором (специально для работы в диапазоне ПЧ близких к 465 кГц). Важно, чтобы полоса приставки была шире полосы УПЧ, а усиление в ее пределах равномерным. Приставка превращается в резонансный



милливольтметр и при использовании в ней каскодного усилителя (см. ри\ 8,а).

Приспособление для испытания кварцев. Монтируется на текстолитовой пластине с габаритными размерами, близкими к размеру батарей КБС, с которыми ее и скрепляют затем изоляционной лентой. На лластине устанавливают разъемы для крепления транзистора и подключения к универсальному прибору, а также зажимы для соединения с кварцем. Кварцедержатели бывают разных размеров, поэтому один из зажимов крепят к пластине жестко, а другой - через короткий гибкий проводник. Схема на биполярных транзисторах возбуждается за счет связи база-эмиттер через делитель на конденсаторах С] и С2, которые 0!бразуют контур совместно с кварцем. При работе с описанным выше УП на пластине монтируется и емкостный делитель напряжения {СЗ-С4) с тем, чтобы уменьшить на порядок выходное напряжение схемы (рис. 26,а). При испытании кварцев могут встретиться три случая: возбуждения нет; оно слабое (стрелка отклоняется на 7з-V4 шкалы прибора 50 мкА); возбуждение, достаточное для полного отклонения стрелки. Шкала прибора-микроамперметра может, таким образом, показывать качество кварцев. Их работу можно сравнивать между собой или с работой заведомо исправных резонаторов и отбирать лучшие.

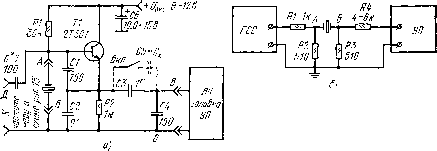

Рис. 26. Приспособления для испытания кварцев:

а - испытатель кварцев (А-Б - гнезда для подключения кварцев; В-О - гнезда для подключения УП; Г-Д - выходные гнезда); б - приспособление для определения собственных частот кварцевых пластин

Принцип действия прибора сводится к преобразованию энергии источника питания в высокочастотную (причем эффективность преобразования зависит от качества резонатора), а затем к обратному преобразованию для получения тока, отклоняющего стрелку измерительного прибора. Оценку частоты колебаний можно провести частотомером, присоединяемым к левой части схемы.

Для возбуждения кварцев более низкого качества (с большими потерями) можно увеличить приток энергии - увеличить напряжение питания, использовать более мощный транзистор с той же граничной частотой, а для улучшения индикации ~ понизить коэффициент деления выходного напряжения. Обычно кварцы с рабочими частотами до 30-50 МГц возбуждаются при питающем схему напряжении, равном 8-9 В. Транзистор, показанный на рис. 26,а, можно заменить на транзистор типа KT31i5 или любой другой высокочастотный транзистор (с учетом типа его проводимости).



Описанным приспособлением можно также сравнивать транзисторы. Для смены необходимо предусмотреть гаезда или зажимы. Рабочую частоту и к^е-ство квардевого резонатора (со стертой маркировкой) можно определиу^ и иначе, при наличии ВЧ генератора или ГСС и ВЧ милливольтметра/(УП), Кварц включают между двумя делителями на резисторах, как показано на рис. 26,6. Генератор стандартных сигналов перестраивают от более низких частот к более высоким. Когда кварц возбуждается на частоте последовательного резонанса (как контур высокого качества, проводящий ток), УП отмечает значительное напряжение. В режиме параллельного резонанса сопротивление кварца значительно выше и связь между точками Л и б ослабляется, что приводит к уменьшению показаний, указываемых стрелкой УП. Чем выше качество нва|рца, тем ярче выражены интервалы между показаниями УП на частотам упомянутых резонансов.

Измерение емкостей. Работа с описанными выше приспособлениями позволяет получить некоторый опыт работы с кварцами и потом использовать его при выполнении простых калибраторов частоты и конверторов с повышенной стабильностью работы. Кроме того, приспособление можно использовать и для других целей. Несложно понять, что если между эмиттером и зажимом В (рис. 26,а) вместо конденсатора СЗ или параллельно ему включить (как показано штриховой линией) некоторый конденсатор малой cMiRocTH €5 (или Сх), то шкалу УП можно проградуировать в значениях емкости. Отмечают показания прибора для ряда конденсаторов с емкостями 3; 5; S; 10 пФ и т. д., что позволяет затем измерить емкость Сх в этом диапазоне емкостей. Заменив конденсатором Сх другое плечо емкостного делителя напряжения {С4) или присоединив Сх параллельно ему, можно измерять емкость конденсаторов в десятки пикофарад, так как С4 шунтирует входную цепь ВЧ головки У(П.

Для повышения точности измерений необходимо стабилизировать напряжение источника с помощью стабилитрона, использовать всегда один и тот же кварц, а также производить монтаж схемы более тщательно, чтобы исходное

ВЧ напряжение было по возможности более постоянным. С той же целью детали выполняемого прибора необходимо жестко закрепить на плате, а саму плату - в корпусе из металла. Необходим'О тщательно выполнить все элементы для присоединения кварца и измеряемого конденсатора!, исключить внешние влияния.

Кварцевый калибратор. При наличии ~ двух-трех работоспособных кварцев можно вы--пит 30 полнить простое, но весьма полезное приспо-собление - калибратор. Ои не имеет сложного узла настройки со шкалой, но достаточно Рис. 27. Кварцевый калибратор точен, так как использует гармоники кварца.

Прибор, схема которого приведена на рис. 27, содержит кварцевый резонатор, транзистор, резисторы в цепи смещения и колебательный контур с выходной цепью. Контур выполняют на стандартном трехсек-ционном полистироловом каркасе (с подстроечным сердечником диаметром 3 мм).

Число витков катушки L1 и катушйи связи L2 зависят от частоты кварца. При работе с резонаторами на частоту 3,5-3,6 МГц катушка L1 содержит




4550 витков, а катушка L2 - 5 витков провода ПЭЛШО 0,2. Отводы выполняются от 2- и 22-го витков, считая от начала, обозначенного на схеме точкой, а секДия с катушкой L2 выполняется ближе к концу обмотки Ы и присоединяется \к общей шине. При работе с кварцами на частоты 1,8-1,9 МГц необходимо увеличить индуктивность катушки Ы примерно вдвое (до 40-45 мкГн), как и емкость конденсатора С1, с тем, чтобы произведение LiCi увеличилось в 4 раза. Для этого число витков LI увеличивают, при этом также изменяют количество витков на отводах и число витков катушки L2.

Для градуир01вки созданного ГСС (гетеродина) или уточнения его шкалы калибратор связывается с устройством для сравнения частот конденсаторами небольшой емкости (см. рис. 15). При градуировке шкалы приемника к катушке L2 подключают проволочный штырь длиной 25-30 см. Такой же антенной оснащается и приемник. Между антеннами устанавливается связь, причем калибратор играет роль микромощного передатчика. Если шкала уже предварительно грубо проградуирована, то принятые от калибратора напряжения гармоник кварца точных частот наносятся на шкалу как опорные точки. Для увеличения числа таких точек используют низкочастотные кварцы на 100- 200 кГц, а также несколько кварцев с частотами, отличающимися на неоколыко сот килогерц. При использовании схемы рис. 15 плавно перестраивают ГСС, начиная от основной частоты кварца, и, получая нулевые биения с очередной гармоникой, запоминают ее номер, уточняют шкалу калибруемого ГСС.

ВЫСОКОЧАСТОТНЫЙ ГЕНЕРАТОР

Вполне удовлетворительные результаты в процессе настройки получаются при использовании сравнительно небольшого числа приборов. Совершенно необходимыми являются: вольтметр для установления режима активного элемента, ГСС или ВЧ генератор с делителем напряжения или аттенюатором (стабилизирует нагрузку ГСС), ВЧ милливольтметр (для измерений или только индикации). Последний можно заменить УП и головкой с активным элементом или усилителем. Схема собственно ВЧ генератора представляет собой обычный маломощный гетеродин. Он может быть выполнен в разных вариантах. Достаточно просто повторить известную схему рис. 28. Ее отличие от предыдущей состоит в том, что вместо кварца в цепи положительной обратной связи (ПОС) используется обычный конденсатор (С5). Модулятор - это НЧ генератор, в цепи ПОС которого установлен разделительный трансформатор (от слухового аппарата, малогабаритного приемника), имеющий меньшее число витков во вторичной обмотке. Частота НЧ напряжения устанавливается конденсаторами С1 и СЗ, а режим работы транзистора Т2 (модулятора) - резистором R4.

Катушка контура L1 самого ВЧ генератора (с индуктивностью около 100 мкГн) также наматывается на трехсекционном полистироловом малогабаритном каркасе с подстроечным сердечником диаметром 3 мм. Число витков для работы на частотах выше 2 МГц составляет 75-80 (при С4 = 75-50 пФ). Отводы выполняются от 6- и 26-го витков, число витков катушки L2 - от 3 до 7. Она наматывается на части одной из секций каркаса или поверх Катушки Ы. Число витков катушки L2 определяет не только выходное напряжение, но и сопротивление аттенюатора (или делителя напряжения).



Как уже отмечалось, точиая калибровка выходного напряжения необходима при настройке приемника. Если деление напряжения производить гру^о, с помощью только отводов, выполненных у второй катушки, построение ВЧ генератора упрощается. Деление может производиться не толыио с пом.ощью отводов, но и выносным делителем, подключенным к экранированным, гиездаж

МПО-МПи! Модуляп1ор


1 0,1 дыносной делитель б)

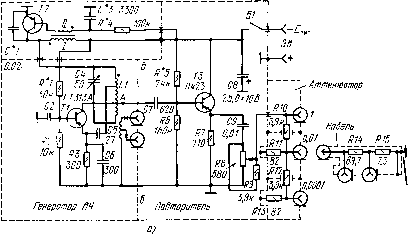

Рис. 28. Высокочастотный генератор для настройки приемников:

а - принципиальная схема; б - схема выносного делителя ВЧ напряжения

Числа витков для отводов рассчитывают по Нэ контура L1C4 и волновому сопротивлению кабеля, подключаемого к делителю (обычно 75 Ом). Когда число витков L2 мало, то в качестве дополнительных элементов согласования можно использовать резисторы между отводами и соответствующими гнездами (место подключения показано знаком X).

Упрощение схемы генератора нежелательно: ухудшается его работа. Различные нагрузки вносят в основной контур реактивные сопрртивления, поэтому частота (а во многих случаях и амплитуда) генерируемых колебаний может зависеть от внешних цепей, подключаемых к выносному делителю напряжения или выходным зажимам генератора. Эти же соображения должны учитываться и при конструировании гетеродина приемника, если нагрузка последнего изменяется в процессе работы приемника.

Более совершенна схема ВЧ генератора с повторителем сигнала. Повторитель делает работу генератора практически независимой от нагрузки. Выходное сопротивление повторителя значительно меньше Ra контура, а выходное сопротивление аттенюатора практически постоянно. Его выбирают равным волновому сопротивлению кабеля, на которое рассчитан и выносной делитель.

Аттенюатор, дотолняемый выносным делителем, может иметь меньшее число секций (две-три по 20-40 дБ каждая). Секции тщательно экранируются, в них встраивают перегородки с отверстиями, сквозь которые проходят резисторы связи звеньев (обычно МЛТ 0,25 - МЛТ 0,5). Сопротивления резисторов подбирают возможно более точно омметром и, в случае необходимости, подгоняют от меньших значений к большим.



При измерении чувствительно ста приемника, а также при проведении других измерений его ВЧ тракта в целом ввод антенны соединяют с делителем^ или аттенюатором генератора через эквивалент антенны. Примерная схема эквивалента приведена на рис. 29. При проведении измерений оценку усиления или затухания сигнала в том или ином блоке проводят и в разах , и в децибелах. Последняя оценка предпочтительнее. Связь значений усилений в разах и в соответствующих им децибелах приведена в табл. 10. Подобную таблицу можно составить и для затуханий сигнала, ири этом перед децибелами ставят знак минус. Представим себе, что Овы-х. некоторого двухкаскадного усилителя в 14,1 раза больше 11%. Усиление 14,1 можно представить как прошведение 1,41 на 10. Предположим также, что в первом каскаде усилителя достигнуто усиление 10, а во втором 1,41. Усиления, выраженные в разах, умножаются одно на другое. Значения усиления в децибелах складываются. Усиление первого каскада (10) соответствует 20 дБ, а второго (1,41)- 3 дБ. Следовательно, усиление всего двухкаскадного усилителя равно 23 дБ. Использование децибел упрощает расчеты усиления; в децибелах записаны и все требования ГОСТа, предъявляемые к приемникам.

Количество описанных выше схем и приспособлений несколько превышает число необходимых приборов, обычно используемых радиолюбителями для настройки. Однако некоторые из описанных устройств можно использовать сов-


Рис. 29. Эквивалент антенны

Таблица 10

Отношения двух напряжений при усилении, выраженном в разах (К) и децибелах

к

1,12

1,26

1,41

1,58

1,78

2.00

2,24

К

2,51

2,82 .

3,16

5,62

14,1

1000

местно для упрощения настройки или градуировки приемника, переноса частоты некоторого точного ГСС и т. д. Поэтому полезно выполнить макеты; большинства приборов, так как в процессе их монтажа и налаживания познаются тонкости работы отдельных устройств, особенно на новых элементах. Например, генератор шума можно использовать для измерений чувствительности; приемников, калибратор позволяет уточнить их градуировку, опыт выполнения приставок к УП облегчает конструирование ВЧ милливольтметра.

Хорошо работающий макет не следует подвергать перемонтажу. Его плату укрепляют эпоксидным клеем, второй пластиной из изолятора, помещают в кожух или корпус. В нем же предусматривают место для батарей питашя, так
