стей, способствует стабильной работе устройства и увеличению перекрытия по частоте.

Режим работы транзистора по постоянному току зависит от сопротивления резистора R1. Заметим, что сопротивление резистора R2 должно быть больше сопротивления конденсатора С/, так как этот резистор шунтирует цепочку ОС. Вместо частотозадающего контура L1C3C4 в схему можно включить другой фильтр, например, пьезоэлектрический, малогабаритный, типа ФП. Включение фильтра типа ФП1П-0,15 показано на рис. 45,6. Гетеродин работает на центральной частоте фильтра, близкой к 465 кГц, поэтому его выходное напряжение можно использовать для создания частотного ориентира при настройке УПЧ без использования ГСС, а также для Примерной црадуировки других генераторов или гетеродинов.

Гетеродин с электрическим управлением. Параллельно контурной катушке можно вместе с переменным конденсатором настройки (или вместо него) в'клю-чить стабилитрон (например, Д-808) или специальный кремниевый диод, играющий роль переменной емкости с электронным управлением, встречно соединенные диоды такого типа или стабильные в работе К|ремниевые диодные матрицы типа BCiUl. Чем меньше диапазон перестройки емкости этих элементов тем стабильнее гетеродин.

Управление частотой гетеродина сводится к регулированию напряжения смещения полупроводниковых элементов - управляемых конденсаторов. Как будет показано ниже, в супергетеродинах с раздельной настройкой все секции стандартного КПЕ отводятся ВЧ контурам, поэтому выполнение автономного гетеродина может быть затруднено отсутствием места на передней панели для-второго КПЕ и для второй шкалы. Поэтому вторую шкалу настройки можно заменить вольтметром, связанным с потенциометром установки регулируемого стабильного напряжения, которое служит для управления потенциалом переходов или смещения диодов. Его

т ш

- -Y<-9d(DmnS)

1 ГаЛ-;


пладно >Настрота

показания будут соответствовать значениям частоты /гет или значениям Д/гет-

Схема электрического управления частотой /гет приведена на рис. 46. В качестве переменного-конденсатора используется переход коллектор - база биполярного' транзистора, находящегося в самой схеме автогенератора. Гетеродин с таким управлением разумно использовать в KB приемниках. Их смена производится переключением катушек LI-L3 (упрощенная коммутация). Режим генерации устанавливается подбором емкости связи С5, а подстройка /гет - изменением напряжения на базе транзистора. Глубокая регулировка этого напрял<ения мол<ет сорвать генерацию.

Усложнив переключатель дополнительными контактами, можно переключать и конденсаторы (штриховой линией показан только один - Сдоп) и тем самым тоже грубо изменять частоту. Здесь роль потенциометров сведется только к плавной регулировке, что повысит стабильность работы. Тем же пере-74

Рис. 46. Гетеродин со сменными контурными катушками и электрической подстройкой рабочей частоты



ключателем (точнее, вынесенной его секцией) можно коммутировать и цепи сигнальных лампочек. Грубая настройка ( диапазон ) будет отмечаться горением определенной лампочки, а точная - регистрироваться вольтметром V. Требование к последнему - возможно более наглядная шкала с точными делениями.

СОПРЯЖЕНИЕ НАСТРОЕК. УЧЕБНЫЙ ПРИЕМНИК

Сопряжение настройки контура гетеродина и контура ВЧ каскада (входной цепи смесителя или преобразователя) - вынужденный процесс, связанный с трудностями пропзводства сдвоенных и строенных КПЕ с разными законами изменения емкостей конденсаторов секций. Производство КПЕ с одинаковыми конденсаторами проще. Но эта простота оплачивается определенными трудностями при настройке приемника. В диапазоне СВ (525-1605 кГц) перекрытие ВЧ контура по частоте равно 3,06 (1605/525). При этом, так как j =const, а /jq =/гет - fc, частотз гетеродина должна изменяться в границах от 525 + 465 = 990 кГц до 1605 + 465 = 2070 кГц, т. е. в 2,1 раза. Согласованное изменение настроек контуров, настроенных на /с и /гет при управлении одной ручкой блока КПЕ, требует, чтобы законы изменения емкости контуров при одинаковом изменении емкостей секций КПЕ были различными.

Условно сведем все дополнительные емкости входного контура к емкости одного подстроечного конденсатора, например, Сдоп = 40 пФ. Тогда, для стандартного КПЕ (10-490 пФ) минимальную емкость контура Смин или начальную емкость Снач можно считать равной 50 пФ, а максимальную Смаке =

= 530 пФ. Определим произведения LC для границ СВ диапазона. Для этого на миллиметровой бумаге нанесем в декартовой системе оси частот и произведений LC и отложим ближайшие два - три известные из таблицы значения. Соединим их линией и найдем уточненное значение. Для 525 кГц LC близок к 92000, для 1605 кГц - к 9880. Соответственно LC для 990 и 2070 кГц составят 25800 и 5880. Разделим значения произведений LC на емкости Смин и Смаке, получим индуктивность Lk, удовлетворяющую двум частотным границам. Значение Lk для ВЧ тракта оказывается равным 92000/530=174 мкГн или 9880/50=196 мкГн. Примем Lk=185 мкГн. Итак, параметры ВЧ контура рассчитаны.

На СВ частота гетеродина практически вдвое выше частоты сигнала (/гет = 990 кГц; /с = 525 кГц). Мы знаем, что для изменения частоты в два раза необходимо изменить LC в четыре раза. Для этого уменьшим Lk контура гетеродина вдвое: 185/2 = 92,5 мкГн. Будем для начала считать, что Смаке конденсатора гетеродина нужно тоже уменьшить вдвое: 530/2 = 265 пФ. Уточним параметры контура гетеродина, пользуясь уже установленными значениями LC (25800 и 5880). На низкочастотной границе диапазона катушка с индуктивностью LK.reT = 92,5 мкГн настраивается в резонанс на частоту 990 кГц конденсатором с емкостью Смаке =25800/92,5=280 пФ. Эта емкость близка к Половине емкости секции КПЕ = 530/2=265 пФ, а именно, отличается от нее на 15 пФ. Такое различие оправдано тем, что частота гетеродина /гет не равна строго удвоенной частоте сигнала на НЧ границе СВ диапазона.

На высокочастотной границе СВ диапазона катушка с индуктивностью 92,5 мкГн настраивается в резонанс конденсатором с емкостью Смин = = 5880/92,5 = 64 лФ. Мы приняли емкости Сдоп = 40 пФ, Смин КПЕ=10 пФ,



следовательно, лараллельно катушке £к необходимо подключить дополнительно конденсатор (Спар) с емкостью 14 пФ. Обычно для регулировки начальной емкости контура устанавливают полупеременный конденсатор с емкостью Смаке =20-25 пФ. Итак, необходимо, чтобы LC контур гетеродина удовлетворял последнему условию: настраивался на низшую частоту диапазона (990 кГц) такой же секцией КПЕ (10-490 пФ).

Выше было выяснено, что необходимая максимальная емкость должна быть равна 280 пФ. Остается уменьшить емкость КПЕ Смаке =490 пФ примерно до 280-40 = 240 пФ с учетом влияния конденсатора Сдоп, уже подключенного к катушке. Расчет емкости Спос, последовательно присоединяемой

CjCg

к конденсатору секции КПЕ, проводят по формуле Собщ =

случае .Собщ=240=

490Сг

Ci+Ca

Б нашем

, что позволяет определить Спос. Расчет показы-

490-1-Споо

вает, что емкость Спос равна 480 пФ. Это последняя неизвестная величина. Графически сопряжение поясняется на рис. 47, а, на котором показано, что

ивоШтая досттвмая

ошибочная jL-gj i ?гет


Граница допустимой погрешности


К'нач

i/ЗОЛ ротора Ш

Угол подорота оси ЯПЕ а)

Рис. 47. Графики, поясняющие процесс сопряжения:

а - ошибки при сопряжении; б ~ график допустимых ошибок в зависимости от угла поворота ротора КПЕ

при повороте ротора КПЕ резонансные частоты ВЧ контура и контура гетеродина перестраиваются одновременно так, что разность частот (/гет - /е) всегда близка к промежуточной частоте. Описанные рассуждения составляют суть практических операций по сопряжению настроек. Заметим, что результаты приближенного расчета, основанного на исходном допущении /гет~2/с, близки к данным более строгих расчетов.

Последовательность операций при сопряжении контуров с КПЕ произвольного типа. Сопряжение начинают на низкочастотном конце диапазона при почти полностью введенном конденсаторе (аротора = 175°-170°). При этом емкость Ск близка к максимальной. К катушке гетеродина 1гет подносят контур волномера (LC головку УП). Подстроечным сердечником катушки Lpot настраивают контур гетеродина на частоту 990 кГц. Далее устанавливают сердечником 1к gq минимальную частоту настройки входного контура (525 кГц). Это можно сделать с помощью ГСС или головки частотомера.



в последнем случае выход УВЧ или смесителя связывают со входом (входной катушкой) конденсатором небольшой емкости. Резонансные системы УВЧ или смесителя возбуждаются на частотах настройки контура с переменным конденсатором в виде первой (или первой и второй) секции КПЕ. После уточнения проведенных подстроек ротор КПЕ поворачивают в положение, близкое начальному, в котором емкость почти минимальна (аротора~5-8°) с тем, чтобы при Cjpjg Смин, в контуре действовала емкость, близка,я к начальной. Проверяют частоту генерации гетеродина (2070 кГц) и частоту генерации (примерно равна fc) возбужденного УВЧ, поочередно подключая к ним напряжение питания, так чтобы их колебания не влияли друг на друга. Уточняют частоты подстроечными конденсаторами контуров входной части и ге-теродина, не трогая подстроечных сердечников (их положение временно фиксируют пластилином). Описанный способ сопряжения повторяют два - три раза. Его можно применить при настройке приемника (см. рис. 55), подстраивая конденсатор С6 гетеродина и сердечник его катушки L3, а также подбирая емкость конденсатора С5.

Наибольшее распространение получил способ сопряжения, в котором используется УПЧ. После настройки УПЧ на частоту 465 кГц и обеспечения нужной ширины, полосы пропускания фильтра, входную часть приемника настраивают по ГСС на частоту сигнала, равную (550-525) кГц. Частоту гетеродина изменяют подстроечным сердечником, контролируя ее частотомером; при этом контур последнего следует поднести к катушке L3, так чтобы сигнал на выходе УПЧ стал максимальным. Ротор КПЕ должен быть введен почти полностью. Входной контур подстраивают повторно подстроечным сердечником также по максимуму f/q- Выход детектора следует контролировать вспомогательным УНЧ малой мощности. Свисты и завывания, свидетельствующие о самовозбуждении ПЧ тракта, не должны прослушиваться. При их наличии несколько расстраивают контуры ФСС, что увеличивает полосу и снижает усиление УПЧ. Затем ротор КПЕ выводят {а^8-5°) и, пользуясь ГСС и частотомером, согласовывают работу контуров на максимальной частоте, поворачивая только подстроечные конденсаторы. При этом частота гетеродина должна быть близкой к 2070 кГц, а входной контур должен быть настроен по ГСС на 1605 кГц. Далее повторно проверяют настройку УПЧ и полосу пропускания и, если возможно, повышают усиление этого важнейшего узла. Такую операцию повторяют несколько раз.

Контур гетеродина всегда подстраивают на низшей частоте сердечником катушки L3 (см. рис. 55), а на верхней - подстроечным конденсатором Сб. Описанная последовательность операций обеспечивает точное сопряжение настроек контуров приемников в трех точках: в начале, в середине и конце диапазона. Для облегчения настройки дополнительно расширяют полосу входного контура, включая шунтирующий резистор R, с тем чтобы не только облегчить сопряжение, но и ослабить влияние различных пестабильностей.

Для снижения нежелательного просачивания напряжения гетеродина на вход УПЧ на выходе преобразователя простых транзисторных приемников (без ФСС) устанавливают низкоомный контур с емкостью Ск до 2000 пФ и более. Усиление при этом понижается, как и в случае расширения полосы входного контура. По этой причине нельзя обеспечить высокую чувствительность и высокую избирательность простых устройств как по основному, так и по зеркальному каналам. Чем совершеннее ФСС, тем меньше паразитная наводка



напряжения гетеродина на вход первого активного элемента УПЧ. На рис. 47, б дана кривая допустимых ошибок сопряжения при настройке приемника в заводских условиях. Допуск увеличивается в зонах малого угла ротора КПЕ (на ВЧ краю диапазона) и зависит от точности выполнения сопряжения, предварительной подготовки КПЕ путем сближения величин емкостей секций, ширины полосы ПЧ и т. п., т. е. определяется классом приемника.

Настройка в заводских условиях проводится по точным приборам, поэтому сопряжение получается более точным. Допуск, который отражает возможное смещение частоты настройки входного контура, обычно менее 1/4 полосы пропускания УВЧ. В радиолюбительских условиях можно осуществлять сопряжение с точностью 1/4-1/2 полосы УВЧ, т. е. до ±5 кГц. Иногда для предварительной настройки емкостей секций КПЕ параллельно секции гетеродинного конденсатора подключают подстроечный конденсатор небольшой емкости Сьор, используемый как корректор. Его емкость при расчете не учитывается.

В процессе сопряжения необходимо запомнить, в какую сторону и на сколько оборотов ввинчивались сердечники и поворачивались подстроечные конденсаторы при повышении и понижении частоты. Если достигнуты крайние положения органов подстройки, например, подстроечные сердечники катушек полностью вывернуты, то индуктивность надо уменьшить. Лучше два - три раза удалять по два - три витка, нежели удалить сразу слишком много витков, а затем спаивать провод, наращивать его и доматывать катушку. Если достигнуто крайнее положение подстроечного конденсатора Смаке то необходимо подпаять дополнительный конденсатор С = 5-10 пФ. Если емкость конденсатора сопряжения Спос чрезмерно велика, то сопряжение может быть обеспечено только на НЧ границе. Желательно, используя ГСС и подключая один из контуров диапазона СВ поочередно к сециям КПЕ, проверить совпадение законов изменения емкости секций лри повороте оси ротора.

Оценить правильность настройки можно и с помощью простого приспособления, которое легко изготовить из небольшого ВЧ ферритового стержня с диаметром 3-6 мм и небольшого алюминиевого или медного кольца, полого цилиндра. Их вставляют в противоположные концы бумажной трубки соответствующего диаметра, изготовленной из нескольких проклеенных слоев бумаги. Вводя концы трубки в катушку настраиваемого контура или близко поднося их к виткам, можно по реакции индикатора определить, подстраивается контур или расстраивается еще больше, т. е. выяснить, нужно увеличивать 1ф1дуктивность испытываемого контура или уменьшить ее при сопряжении.

Внесение диамагнитного материала в поле катушки уменьшает ее индуктивность, а введение ферромагнитного - увеличивает. Уменьшить индуктивность катушки можно и с помощью короткозамкнутого витка. Если из провода ПЭЛШО диаметром 1,3-1,5 мм изготовить кольцо и одеть его поверх испытываемой KB катушки, ее индуктивность понизится. Так можно установить наличие лишних витков. Этим же способом можно воспользоваться для того, чтобы не отматывать лишние витки, например, у катушек на фарфоровых каркасах. Для этого кольцо (после уточнения его положения) фиксируют на катушке лаком или клеем. Добротность Q несколько понижается за счет потерь в кольце, но в ряде случаев, как мы уже отмечали, это даже полезно.

В заключение опишем один из методов упрощенного расчета элементов сопряжения для диапазона СВ, основанный на использовании графиков для



определения необходимых величин. Перед расчетом необходимо задать: частоту /jq (например, 465 кГц), диапазон рабочих частот (для СВ - 1605- 525 кГц), емкость секций КПЕ (например, Смин=10 пФ, Смаке =490 пФ), суммарное значение входящих в контур емкостей (40 пФ), а также по таблице произведений 1С определить индуктивность Lk для этого диапазона и максимальную емкость контура ВЧ, например, Lk=180 мкГ и Смаке =490f + 40=530 лФ.

Требуется определить емкости Спар, Спос и коэффициент а уменьшения индуктивности катушки гетеродина. Воспользуемся графиками рис. 48-50, Последовательность расчета такова. Определяют среднюю частоту диапазона. В нашем случае /ср= (1605 + 525)/2= 1065 кГц. Предварительно рассчитав


0,010,03 0,05 0,1 0,1 0,3 0,50,7 7,0 1,0 3,0 П

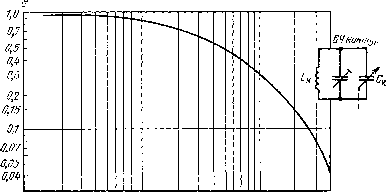

Рис. 48 График для определения коэффициента а С'посЛФ

70000 8000

6000


0,01 0,03 0,05 0,1 0,1 0,3 0,5 0,7 7,0 1,0 3,L

Рис. 49. График для определения емкости конденсатора Сдд



коэффициент fi=ifpjq /fcp=465/1065=0,43, по первому графику вычисляют коэффициент а=0,52. Индуктивность LreT==aL= 180-0,52=93 мкГн. Емкости

Спос и Спар определяют по тому же коэффициенту П и емкости Смаке =

= 490 пФ. Получаем Спос=500 пФ, а Спар =13 пФ. Результаты расчета по графикам практически совпадают с данными, полученными простыми вычисле-ния1ми. Величины С и L окончательно уточняют в процессе подстройки путем изменения положения пластин подстроечных конденсаторов и подстроечных сердечников катушек.


0,01 о,оъ 0,05. 0,1 й,го,ъ 0,50,77,0 z Ъп

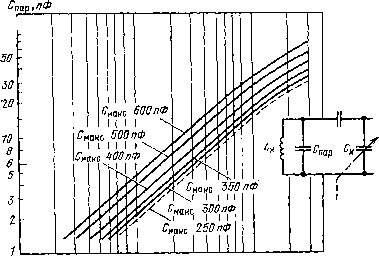

Рис. 50. График для определения емкости конденсатора С^

Сопряжение, особенно на первых порах, проводится с ошибками. Сказывается неверная градуировка приборов, внесение ими в контуры дополнительных емкостей, некоторое изменение полосы пропускания за счет неизбежной взаимной расстройки контуров. При наличии двух взаимосвязанных контуров в УПЧ, двухконтурной входной цепи и при сильной связи между контурами, например, частотная характеристика может иметь две вершины (см. рис. 31). Настройка на одну из них вызывает грубую ошибку сопряжения. Мешают сопряжению й различные нестабильности (например, Д/ гет И, в меньшей степени, Д/7гет), а также наличие у гетеродина гармоник значительного уровня, плохая фильтрация ВЧ напряжений на входе УПЧ и т. д. Поэтому практически процесс сопряжения оказывается достаточно трудоемким.

Сопряжение контуров на стандартных деталях. Если в приемнике используют стандартный блок КПЕ (490-10 иФ) и стандартные катушки, например, заводского изготовления, а также известные конденсаторы сопряжения Спос и Спар, то частоты точного сопряжения должны быть близки к значениям, указанным в табл. 11. Рассмотрим некоторые особенности сопряжения. Вначале, оставив запас по углу поворота ротора КПЕ (3-5 ), укладывают диапазон ВЧ узлов, например, для СВ - 525-1605 кГц. Добиваются такого положения, чтобы генерируемые частоты гетеродина, измеряемые частотоме-



Таблица 11

Частоты точного сопряжения

Диапазон

Границы диапазона, кГц

нижняя

Частоты, кГц средняя

верхняя

150 - 408 .

525- 1605

1065

1529

3950- 12100

4485

8025

11565

ром, на этих границах были близки к 1066 и 1994 кГц и чтобы у органов подстройки контуров были определенные запасы по перестройке.

Для СВ диапазона сопряжения начинают на частоте 601 кГц. Эту частоту выставляют на ГСС, по ней настраивают ВЧ каскады и добиваются сопряжения по индикатору, включенному в выходной цепи детектора. Затем проводят сопряжение, используя сигнал ГСС с соответствующей модуляцией (обычно 1 кГц) я частотой 1529 кГц. В процессе сопряжения должно быть обеспечено и согласование на частоте fcp- Частоту гетеродина и ВЧ контуров в небольших пределах регулируют органами подстройки. В остальных диапазонах учитывают другие данные о точных частотах сопрялсения.

Механическая коррекция. Если связать ось блока КПЕ, одна из секций которого входит в состав гетеродина, с органом подстройки ВЧ контура (контуров) тонким тросом или системой рычагов, то неточность сопряжения можно автоматически исправлять. Легко видеть, что между углом поворота оси блока КПЕ tti и углом поворота органа подстройки аг или линейным перемещением подстраивающего сердечника некоторой катушки, должен устанавливаться преобразователь, согласующий необходимую степень коррекции в каждой точке шкалы. Эта коррекция будет различной для каждого из диапазонов. В простых приемниках на один диапазон преобразователь выполняют в виде кулачка переменного (подбираемого экспериментально) профиля, устанавливаемого на оси конденсатора гетеродина, а толкатель или поводок, соприкасающийся с кулачком, связывают с сердечником контурной катушки входной цепи преобразователя.

Учебный приемник. Рассмотрим способы, которые позволяют обойти трудности процесса сопряжения. Их два: первый сводится к снижению добротности ВЧ контуров (настройка осуществляется только перестройкой гетеродина), второй - к введению органов подстройки тех же ВЧ контуров для коррекции неточности сопряжения. Oi6a способа проще освоить при конструировании узлов для растянутых KB диапазонов 49, 41, 31, 25 м и короче. Для этого целесообразно, например, выполнить несколько узлов ВЧ тракта, сконструировать, изготовить и тщательно настроить узел УПЧ и стабильно работающий автономный гетеродин.

Воспользуемся зависимостью Q=/c/(o,7) и учтем данные табл. 1. Примем также полосу П равной одно-му из растянутых диапазонов и определим минимальную добротность контура ВЧ тракта, при которой будет обеспечен прием всех сигналов в этой полосе при настройке ВЧ тракта на центральную частоту (с учетом ослабления крайних частот /макс и /миа в 1,4 раза). При добротностях Qmhh (41 м)=45, Qmhh(3im) = 35 и Qmhh(2sm)=30 эти условия



выполняются, поэтому приемник может настраиваться только контуром гетеродина, с помощью автономного конденсатора.

Перестраиваемые контуры ВЧ тракта снабдим общим блоком КПЕ (сдвоенным или строенным) и переключателем, с малой емкостью между контактами, шунтирующими эти контуры дополнительными резисторами с числом пар контактов, равным числу секций КПЕ. Указанные резисторы соединим цепочкой по 2-3 шт. и выберем такие, чтобы собственные их емкости не сказывались на работе схемы, а добротности контуров (180-200 и более) или добротности в каскаде (100-80) снижались соответственно до необходимых значений (45, 35 и 30) при одновременном включении шунтирующих резисторов в соответствующих узлах и каскадах ВЧ тракта (входной цепи, УВЧ, смесителе).

Последовательность настройки на выбранную в одном из диапазонов станцию следующая. Переключатель добротности контуров ставят в положение Qmhh- Настройку ведут по шкале гетеродина (основной шкале выполняемого приемника). Так как станция принимается и при пониженной добротности ВЧ контуров, то точную настройку ВЧ тракта производят с помощью КПЕ по упрощенной вопомогательной шкале до получения максимума сигнала (по индикатору в цепи детектора). После настройки переключатель возвращают в исходное положение, что восстанавливает реальную добротность ВЧ контуров, повышает уровень принимаемых сигналов (действие АРУ при этом несколько понижает выходной сигнал), улучшает ослабление зеркального канала. Возмол<на также последующая подстройка ВЧ тракта для подавления помех. Она проводится доворотом ротора КПЕ ВЧ тракта при неизменном положении ручки перестройки гетеродина. По существу для каждой из станций проводят отдельное сопряжение, что исключает грубые ошибки при этой достаточно сложной операции. При последующей настройке на соседнюю станцию ВЧ узлы могут не подстраиваться, так как даже при добротности контуров в каскадах ВЧ, близкой к 80, и центральной частоте около 10 МГц в полосе пропускания ВЧ тракта (около 125 кГц) может размещаться несколько станций. Ротор КПЕ ВЧ контура или ось блока КПЕ ВЧ узлов доворачи-вают в нужную сторону, до получения максимального сигнала. Некоторый опыт работы позволит сказать, что при наличии подстройки можно обойтись и без переключателя и резисторов, шунтирующих контуры. Заметим, что устраняется не только проблема сопряжения. Резко упрощается и налаживание. Для налаживания достаточно убедиться, что ВЧ узлы перестраиваются примерно в том же диапазоне, что и собственный гетеродин. Это легко проверить, если временно подвести напряжение гетеродина ко входу ВЧ узлов. Так как частота сигнала значительно выше частоты фильтра УПЧ, максимальное напряжение ПЧ может быть Получено незначительной подстройкой ВЧ узла при установке частоты гетеродина для приема некоторой станции и начальной установке органа настройки ВЧ узла близкой к той же частоте.

К недостатку описанного приемника относится увеличенное время настройки (двумя ручками) и дополнительный орган управления. К преимуществам - устранение сопрягающих конденсаторов, повышение помехозащищенности, о чем будет сказано ниже. Основное преимущество - возможность повышения класса приемника. Дело в том, что применение автономного гетеродина и ВЧ узла со сдвоенным блоком КПЕ означает реализацию приемника со строенным блоком КПЕ в обычной компоновке, поскольку третья секция общего блока



КПЕ всегда отводится для гетеродина. Это позволяет развить входную часгь приемника, выполнить ее двухконтурной или использовать резонансный УВЧ, что позволит улучшить отстройку зеркальных помех.

Особенности конструирования учебного приемника СВ диапазона. В СВ диапазоне полоса пропускания даже при небольшой добротности контуров (около 40-30) значительно уже, поэтому описанный способ можно применить с оговоркой. Добротности следует понизить (до 10-15) или сузить участкн растянутой настройки, например, выделить для них только часть диапазона. Эти участкн можно также разделить на зоны и обозначить их на основной шкале (шкале гетеродина) различной краской. В каждой из зон можно применить описанный метод подстройки ВЧ тракта, для чего такими же цветами обозначают и зоны вспомогательной шкалы КПЕ ВЧ тракта. Для настройки приемника предварительно определяют зону нахождения стрелки на основной шкале и устанавливают стрелку вспомогательной шкалы в зону той же расцветки.. Введение участков растянутой настройки, особенно в частях СВ диапазона с большим числом станций, повышенпе качества деталей схемы гетеродина и исключенпе конденсаторов сопряжения совместно повышают стабильность настройки. Заметим, что у некоторых современных приемников для осуществления полурастянутой настройки СВ диапазон разделяют на два под-дпапазона: 1605-1000 кГц (пли 1100 кГц) н 1000 (1100)-525 кГц.

Расположим на передней панели ВЧ тракта не одну шкалу настройки, как обычно, а две. Онп могут быть круглыми, со стрелками и рисками через 10-25 кГц п полем для надписей при градуировке или линейными, например, одна под другой. Две ручки управления, механически связанные с блоками КПЕ или механизмами перемещения сердечников настройки и стрелками шкал, разместим на панели симметрично и так, чтобы их можно было удобно поворачивать как одной, так и двумя рука-мп. Первый блок КПЕ (строенный или сдвоенный) будет перестраивать входной контур УВЧ и контур смесителя двухконтурную входную цепь. В первом случае ослабляется просачивание сигнала гетеродина в цепь антенны н улучшается подавление зеркальной помехи, во втором - только подавляется зеркальная помеха.

Вторую ручку свяжем со стрелкой второй шкалы и конденсатором гетеродина пли сдвоенным блоком КПЕ стандартного типа. Выполнение автономного управления гетеродином также позволит получить некоторые преимущества. Секции КПЕ молено включать как параллельно, так п последовательно. Параллельное включение при использовании стандартных КПЕ с емкостью Смаке =240-260 пФ в калсдой секции даст возможность настраивать LC контур гетеродина в ДВ диапазоне. Одна секция мол<ет использоваться в СВ диапазоне, а две последовательно (Смаке = 120-130 пФ) в KB и СВ диапазонах. Заметим, что минимальная емкость последовательно соединенных секций уменьшается, что увеличивает перекрытие п снилает минимальную начальную емкость контура Снач. Пример выполнения контура генератора на двух последовательно соединенных конденсаторах уже рассматривался (см. рис. 44). Переключение диапазонов работы гетеродина сводится к коммутации конденсаторов секций и смене катушек, число которых уменьшается. Лучше применять одиночный конденсатор более высокого качества, с более жесткими пластинами, установленными на фарфоровых изоляторах на увеличенном расстоянии одна от другой. При доработке КПЕ для KB диапазонов каждую пластину склеивают из двух стандартных. Контурную катушку гетеродина в лю-
